申请日2014.01.08
公开(公告)日2014.05.07
IPC分类号C02F103/18; C02F1/16
摘要
湿法烟气脱硫废水蒸发处理的自适应模糊控制方法，以脱硫废水流量作为控制目标进行自动控制，以烟气流量、废水流量偏差值和废水流量偏差变化率为模糊控制输入参数，以废水泵频率和调节阀开度为控制输出量，在控制系统中建立三输入二输出的模糊控制器;采用带加权因子的数学解释方法来描述控制规则表的建立;本发明的有益效果是：有利于脱硫废水蒸发工艺的自动控制，使得参数的可信度得到提高，减少了靠单一流量偏差调节带来的误动作的可能，增强了控制方法的可靠性。
权利要求书
1.湿法烟气脱硫废水蒸发处理的自适应模糊控制方法，其特征在于：以脱硫废水流量作 为控制目标进行自动控制，废水变频泵将废水罐中的脱硫废水通过废水管道输送到雾化喷嘴， 锅炉烟气通过烟气通道输送至除尘器，雾化喷嘴向除尘器内喷入脱硫废水，利用锅炉烟气的 高温对喷入的脱硫废水进行蒸发处理，对脱硫废水的蒸发控制包括以下步骤：
1)在烟气通道上设置烟气流量测量装置测量烟气流量，设置温度传感器测量废水蒸发前 烟道的烟气温度，烟气温度设置三个并列均布的测点以保证温度测量准确性;
2)根据温度值和烟气流量计算烟气能够蒸发的最大废水量，同时保证蒸发后烟气温度仍 处于酸露点之上，以此废水量作为给定值,采用变给定值方式得到废水量偏差信号;
3)以烟气流量、废水流量偏差值和废水流量偏差变化率为模糊控制输入参数，以废水泵 频率和调节阀开度为控制输出量，在控制系统中建立三输入二输出的模糊控制器;
4)控制系统由建立的三输入二输出的模糊控制器和步骤1)测量的实时数据，控制废水 计量泵的运行和停止，对脱硫废水进行蒸发控制。
2.根据权利要求1所述的湿法烟气脱硫废水蒸发处理的自适应模糊控制方法，其特征 在于：采用带加权因子的数学解释方法来描述控制规则表的建立;模糊控制器的控制作用取 决于废水喷射量偏差和偏差变化率;在不同的状态下，废水喷射量偏差和偏差变化率对过程 的影响是不同的，为了适应不同工况的控制要求，采用带加权因子的控制规则：
U=αBE+(1-α)CE
式中U为控制输出量，BE为废水喷射量偏差，CE为偏差变化率，α为加权因子，0≤α≤1 通过调整α值的大小，可以改变误差和误差变化率的加权程度;
自适应加权因子的算法为：
α(t)=α(t-1)(1+Δα)
其中，α(t)为t时刻的α值，α(t-1)为t-1时刻的α值，Δα为t-1时刻α(t-1)的增加率; 加权因子模糊控制器的输入变量为废水喷射量偏差(BE)和偏差变化率(CE)，输出变量则 为自适应因子α的增量Δα。
说明书
湿法烟气脱硫废水蒸发处理的自适应模糊控制方法
技术领域
本发明属于烟气脱硫废水处理过程控制领域，具体涉及湿法烟气脱硫废水蒸发处理的自 适应模糊控制方法。
背景技术
目前，我国应用最普遍的一种烟气脱硫技术是湿法烟气脱硫技术，此项技术脱硫过程中 会产生一定量的废水，该废水重金属含量超标，含悬浮物和呈弱酸性，直接排放会对环境造 成很大的危害，必须经过处理达标后排放。目前在湿法烟气脱硫废水处理中一种工艺是将脱 硫废水引入废水罐，并用废水计量泵将废水罐中的脱硫废水通过管道和喷嘴喷入锅炉尾部与 除尘器之间的管道中，利用锅炉烟气的高温将喷入的脱硫废水蒸发为固体颗粒，并被后续的 除尘器捕集。在此种工艺中，其传统的控制方法是将脱硫废水通过废水泵的连续运行通过PID 调节器控制调节阀的开度控制喷入烟道中的废水量，采用此种方法通过调节阀控制废水量， 往往导致废水量超过烟气的蒸发能力，导致烟气的蒸发能力与废水的处理量不匹配，使烟气 含湿量增加，造成烟道酸性腐蚀，同时导致后续的除尘器堵塞。
发明内容
本发明所要解决的问题是：现有的湿法烟气脱硫技术中，对蒸发处理中废水量的控制与 烟气的蒸发能力不适应，造成腐蚀，影响烟气脱硫效果，造成蒸发除尘设备堵塞。
本发明的采用技术方案为：湿法烟气脱硫废水蒸发处理的自适应模糊控制方法，以脱硫 废水流量作为控制目标进行自动控制，废水变频泵将废水罐中的脱硫废水通过废水管道输送 到雾化喷嘴，锅炉烟气通过烟气通道输送至除尘器，雾化喷嘴向除尘器内喷入脱硫废水，利 用锅炉烟气的高温对喷入的脱硫废水进行蒸发处理，对脱硫废水的蒸发控制包括以下步骤：
1)在烟气通道上设置烟气流量测量装置测量烟气流量，设置温度传感器测量废水蒸发前 烟道的烟气温度，烟气温度设置三个并列均布的测点以保证温度测量准确性;
2)根据温度值和烟气流量计算烟气能够蒸发的最大废水量，同时保证蒸发后烟气温度仍 处于酸露点之上，以此废水量作为给定值,采用变给定值方式得到废水量偏差信号;
3)以烟气流量、废水流量偏差值和废水流量偏差变化率为模糊控制输入参数，以废水泵 频率和调节阀开度为控制输出量，在控制系统中建立三输入二输出的模糊控制器;
4)控制系统由建立的三输入二输出的模糊控制器和步骤1)测量的实时数据，控制废水 计量泵的运行和停止，对脱硫废水进行蒸发控制。

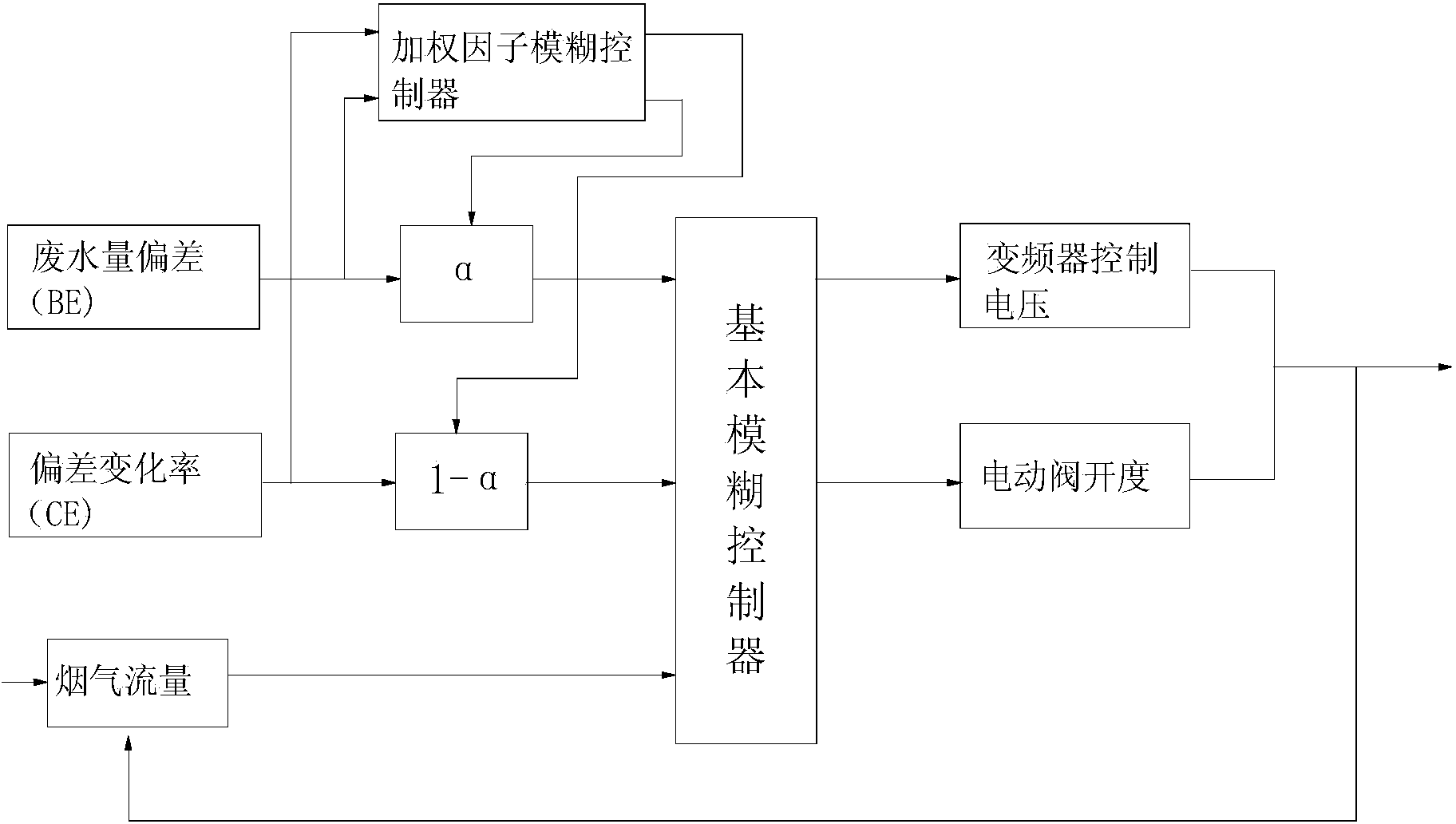

采用带加权因子的数学解释方法来描述控制规则表的建立;模糊控制器的控制作用取决 于废水喷射量偏差和偏差变化率;在不同的状态下，废水喷射量偏差和偏差变化率对过程的 影响是不同的，为了适应不同工况的控制要求，采用带加权因子的控制规则：
U=αBE+(1-α)CE
式中U为控制输出量，BE为废水喷射量偏差，CE为偏差变化率，α为加权因子，0≤α≤1 通过调整α值的大小，可以改变误差和误差变化率的加权程度;
自适应加权因子的算法为：
α(t)=α(t-1)(1+Δα)
其中，α(t)为t时刻的α值，α(t-1)为t-1时刻的α值，Δα为t-1时刻α(t-1)的增加率; 加权因子模糊控制器的输入变量为废水喷射量偏差(BE)和偏差变化率(CE)，输出变量则 为自适应因子α的增量Δα。
为了克服现有脱硫废水蒸发控制系统的固有缺陷，本发明提供了一种湿法烟气脱硫废水 蒸发处理的自适应模糊控制方法，它适用于脱硫废水蒸发工艺的自动控制过程，避免蒸发不 完全等问题。
本发明控制方法中废水泵运行频率和调节阀开度均由模糊控制策略加以控制，同时废水 量给定值由烟气量对应的蒸发量确定，此蒸发量确保烟气温度降低后不低于酸露点。排除了 酸液凝结，蒸发不完全的缺点。控制系统输入参数由单一的废水流量偏差，增加了烟气量参 数，提高了输入参数的可信度，减少了一靠单一流量偏差调节带来的误动作的可能，增强了 控制方法的可靠性，能够从根本上克服原有的PID控制策略的不足。有利于稳定烟气成分， 提高除尘器运行效率，提高电厂脱硫的节能降耗水平，减少废水外排。保证了废水蒸发处理 的安全进行。
