申请日2010.04.28
公开(公告)日2010.09.01
IPC分类号C02F1/00
摘要
本发明涉及一种污水处理中的摇臂网兜式格栅清渣机，所述除渣网兜装置包括平行钢制导轨、地面吊杆和钢制网兜三部分。钢制网兜根据除渣要求采用一定间距的金属栅条和框架制作而成，置于平行钢制导轨上，污水通过钢制网兜达到拦截过滤除渣的目的。钢制网兜利用地面吊杆提升至地面，达到定期清理网兜内截留的污物。本除渣网兜装置可实现中小规模污水处理厂前端粗大污物的清除功能，替代一般污水处理厂设置的粗细格栅，该装置除渣效果好，制作简单，成本低廉，除渣操作简便，实用性强，且无能耗和设备维护费用。

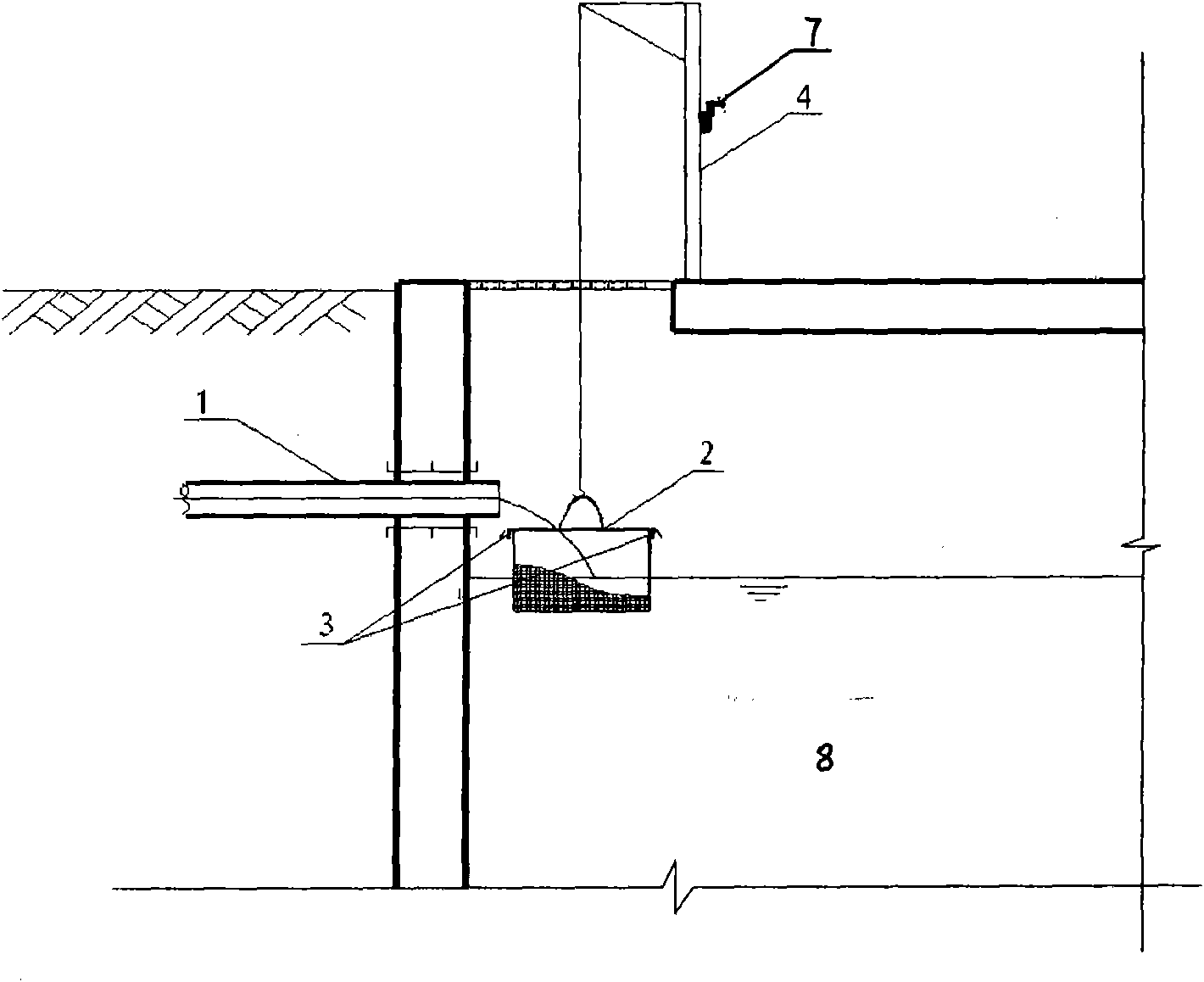

摘要附图
权利要求书
1.污水处理中的摇臂网兜式格栅清渣机，其特征在于：所述清渣机由平行导轨、地面吊杆装置和网兜三部分组成;
所述网兜根据除渣要求采用栅条和框架制作而成，置于平行导轨上，并且至少设置两个，所述网兜的位置低于预处理池的进水管管底标高，处于工作状态的网兜要正置于进水管下方;
所述平行导轨两端分别固定在预处理池墙体内，两导轨间距与网兜尺寸相匹配;
所述地面吊杆装置固定在操作平台上，其由吊杆、吊绳和摇臂组成，吊绳由吊杆支撑，一端钩吊网兜，另一端与摇臂连接。
2.根据权利要求1所述的摇臂网兜式格栅清渣机，其特征在于：所述平行导轨和网兜都为钢质材料制作。
说明书
污水处理中的摇臂网兜式格栅清渣机
技术领域
本发明属于污水处理技术领域，具体涉及一种简易的污水除渣装置。
背景技术
清渣设备一般用于污水处理的进水渠道上或提升泵站集水池的进口处，主要作用是去除污水中较大的悬浮或漂浮物，以减轻后续水处理工艺的处理负荷，并起到保护水泵、管道、仪表等作用。
目前国内外主要清渣方法采用格栅。按格栅栅条间距的大小不同，格栅分为粗格栅、中格栅和细格栅3类。按格栅的清渣方法，有人工格栅和机械格栅两种。常用的机械清渣设备有三种，即链条式、移动式及钢丝绳牵引式格栅清污机。当拦截的栅渣量大于0.2m3/d时，一般采用机械清渣方式;栅渣量小于0.2m3/d时，可采用人工清渣方式，也可采用机械清渣方式。实践证明，格栅选择是否合适，直接影响整个水处理设施的运行。人工格栅一般用于小型污水处理站，构造简单，劳动强度大。机械格栅一般用于大中型污水处理厂，这类格栅构造较复杂，自动化程度较高，设备运行和维护费用较高。
结合中小规模污水处理厂运行条件和以上清渣方法的特点可知，现有机械除渣装置不够经济适应，人工装置不易操作，针对小城镇污水处理特征，开发一种更为简便的清渣装置极具意义。
发明内容
本发明针对以上现有清渣设备存在的问题，以及对中小规模污水处理厂的不实用性，提出一种简易的摇臂网兜式格栅清渣机，实现对污水中较大的悬浮或漂浮物的去除，装置制作简单，成本低廉，清渣操作简便，且无能耗和设备维护费用。
本发明提出的一种简易的摇臂网兜式格栅清渣机，结构如下：
所述清渣机由平行钢制轨道、地面吊杆装置和钢制网兜三部分组成。
所述平行钢制轨道由两根钢制轨道依据钢制网兜尺寸预设于集水井或调节池内;
所述地面吊杆装置由吊杆、吊绳和滑轮组成，并固定在操作平台上，用于吊装网兜。吊绳由吊杆支撑，一端钩吊网兜，另一端与摇臂连接。
所述钢制网兜为根据除渣要求由金属栅条和框架组成的矩形框兜，其放置在平行钢制轨道上，可沿轨道滑动，并且上方由地面吊杆装置进行钩吊。钢制网兜在轨道上布置两个，实现交替工作。并且要保证网兜的位置低于预处理池的进水管管底标高，工作状态的网兜正好置于进水管下方，以对进入池内的漂浮物进行拦截。
本发明涉及的简易污水除渣网兜装置适用于中小规模污水处理厂前端进水较大悬浮和漂浮物的清除。装置主要利用钢制网兜对通过污水的拦截过滤作用，从而实现清渣功能，以减轻后续水处理工艺的处理负荷，以保证后续处理构筑物或设备的正常工作。所述装置清渣能力强，操作简便，装置制作简单，成本低廉，且无能耗和设备维护费用。本装置除用于污水处理厂前端清渣，还可以用于其他含有悬浮或漂浮物的排水泵站前端。
