申请日2013.10.25
公开(公告)日2014.06.25
IPC分类号C02F9/10; C02F1/469; C02F1/44; C02F1/52
摘要
本实用新型公开了一种垃圾焚烧厂渗滤液膜处理浓缩液的处理系统，包括：用于收集储存渗滤液膜处理浓缩液的浓缩液收集槽;供碱液与渗滤液膜处理浓缩液进行反应的反应箱;用于对反应箱内的反应液进行微滤的管式微滤膜装置;用于对微滤截留液进行脱水的板框压滤机，该板框压滤机的出水口与浓缩液收集槽的进水口相连通;用于对微滤透过液进行电渗析脱盐的电渗析装置;用于对电渗析浓水进行蒸发结晶的蒸发装置;用于对电渗析淡水进行反渗透浓缩处理的反渗透膜装置;用于对反渗透浓缩液进行干燥固化的干燥装置。本实用新型垃圾焚烧厂渗滤液膜处理浓缩液的处理系统，结构简单，易于控制且对膜处理浓缩液的处理效果好。
权利要求书
1.一种垃圾焚烧厂渗滤液膜处理浓缩液的处理系统，其特征在于，包括：
浓缩液收集槽，用于收集储存渗滤液膜处理浓缩液;
反应箱，供碱液与渗滤液膜处理浓缩液进行反应;
管式微滤膜装置，用于对反应箱内的反应液进行微滤;
板框压滤机，用于对微滤截留液进行脱水，该板框压滤机的出水口与浓缩液收集槽的进水口相连通;
电渗析装置，用于对微滤透过液进行电渗析脱盐;
蒸发装置，用于对电渗析浓水进行蒸发结晶;
反渗透膜装置，用于对电渗析淡水进行反渗透浓缩处理;
干燥装置，用于对反渗透浓缩液进行干燥固化;
所述的浓缩液收集槽、反应箱、管式微滤膜装置、电渗析装置、反渗透膜装置和干燥装置通过管路依次连接;
所述的管式微滤膜装置还通过管路连接有所述的板框压滤机，所述的电渗析装置通过管路连接有所述的蒸发装置。
2.如权利要求1所述的处理系统，其特征在于，还包括用于向所述反应箱内加碱的加碱装置。
3.如权利要求1所述的处理系统，其特征在于，还包括用于向所述微滤透过液中加酸的加酸装置。
4.如权利要求1所述的处理系统，其特征在于，所述反应箱内带有搅拌装置。
5.如权利要求1所述的处理系统，其特征在于，所述的管式微滤膜装置包括：
浓缩箱，该浓缩箱与所述的反应箱相连，所述的浓缩箱还通过管路与所述的板框压滤机相连;
进水口与所述浓缩箱的出水口相连的管式微滤膜，该管式微滤膜带有截留液出口和透过液出口，所述截留液出口还通过管路与所述的浓缩箱相连;
与所述透过液出口相连的微滤产水箱，所述微滤产水箱通过管路与所 述的电渗析装置相连。
6.如权利要求5所述的处理系统，其特征在于，所述管式微滤膜和微滤产水箱之间的管路设有反洗柱。
7.如权利要求1所述的处理系统，其特征在于，所述的反渗透膜装置包括：
与所述电渗析装置相连用于对电渗析淡水进行过滤的芯式过滤器;
用于对经芯式过滤器过滤的电渗析淡水进行反渗透浓缩的反渗透膜，该反渗透膜带有浓缩液排出口和透过液排出口;
与所述浓缩液排出口相连的浓水收集箱，该浓水收集箱通过管路与所述的干燥装置相连。
8.如权利要求7所述的处理系统，其特征在于，所述的反渗透膜为卷式膜。
说明书
一种垃圾焚烧厂渗滤液膜处理浓缩液的处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种垃圾焚烧厂渗滤液 膜处理浓缩液的处理系统。
背景技术
近年来，由于环境问题的进一步突出，城市垃圾引起了各相关部门和 科研机构的重视，城市生活垃圾的综合治理水平得到了显著的提高，城市 生活垃圾正按照以减量化为基础，以无害化为主体，以资源化为目标的垃 圾治理基本方针稳定发展。就研究现状而言，无害化处理技术主要包括垃 圾焚烧法、堆肥发酵处理法和卫生填埋。
垃圾焚烧法除了烟气污染等需要进行控制和处置以外，同样也存在垃 圾渗滤液的问题。这是一种水质变化大、成分复杂、有机物浓度高、氨氮 含量高、含盐量高、腐殖质浓度高的废水，处理难度非常大。垃圾渗滤液 的处理方式主要有回灌法、物化法、生化法等。随着国家环保要求的提高， 目前国内已建成的采用常规处理工艺的渗滤液处理设施，其处理后出水都 不能满足《GB16889-2008生活垃圾填埋场污染控制标准》的要求。
目前，垃圾渗滤液最有效的处理方法为生化法+膜处理，但是膜处理 工艺产生的浓缩液水量较大，且浓缩液属高浓度、难生物降解的有机废水， 处理难度大，限制了生化法+膜处理联合工艺在垃圾渗滤液处理中的应用 与发展。
目前垃圾焚烧厂渗滤液膜处理浓缩液的主要处理方法为回喷和蒸发。 回喷法会使焚烧炉炉膛温度过低、甚至熄火的状况;蒸发法由于能耗高、 设备昂贵且设备损失严重，暂时难以推广，另外，如将浓缩液直接蒸发或 喷雾干燥因浓缩液中含中盐和有机物，会造蒸发器和喷雾干燥器板结，传 热系数下降，效率低下，最终导致无法处理。因此，至今并无有效的处理 垃圾焚烧厂渗滤液膜处理浓缩液的方法。
实用新型内容
本实用新型提供了一种垃圾焚烧厂渗滤液膜处理浓缩液的处理系统， 结构简单，操作方便，实用性强且对膜处理浓缩液的处理效果好。

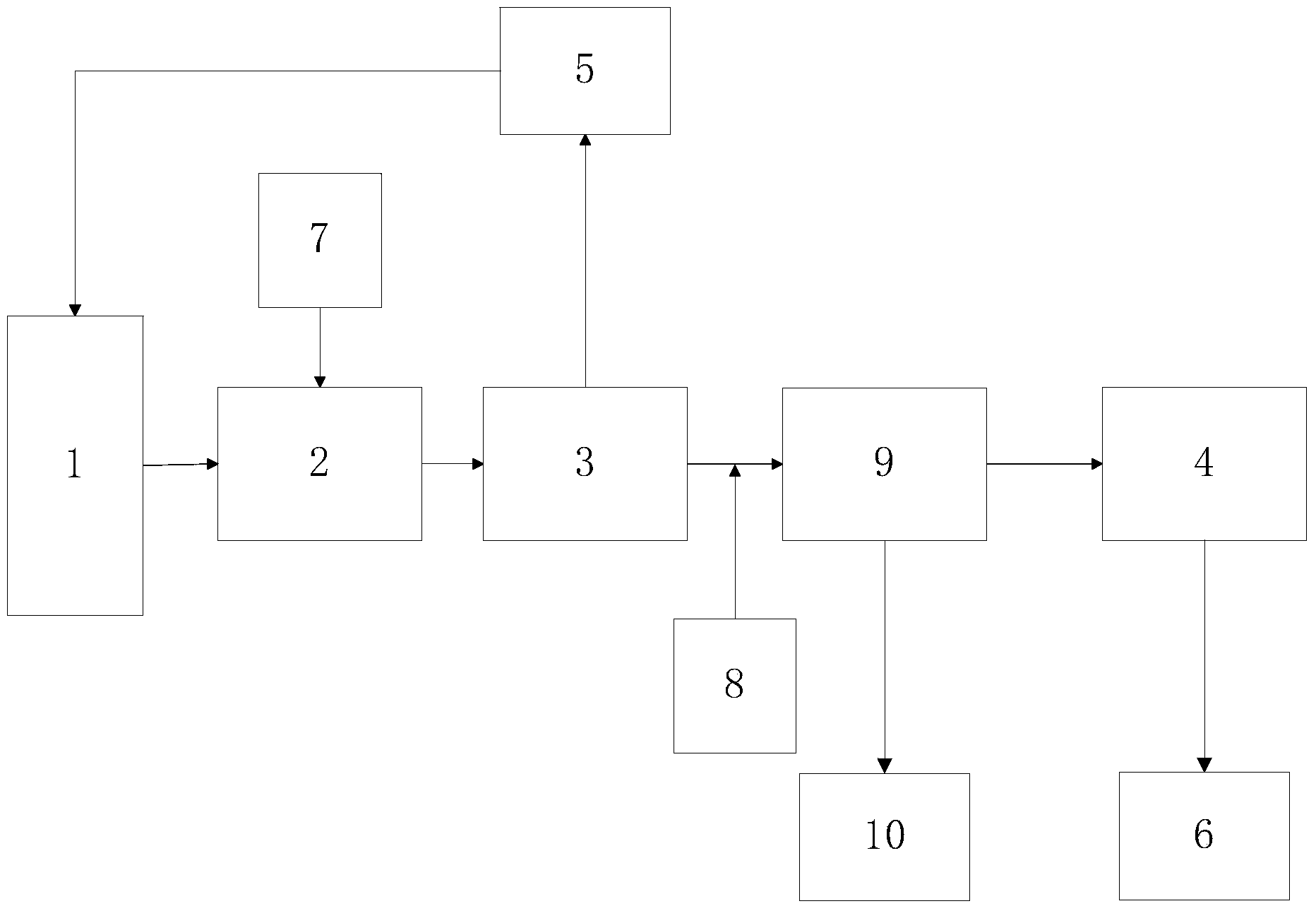

一种垃圾焚烧厂渗滤液膜处理浓缩液的处理系统，包括：
浓缩液收集槽，用于收集储存渗滤液膜处理浓缩液;
反应箱，供碱液与渗滤液膜处理浓缩液进行反应;
管式微滤膜装置，用于对反应箱内的反应液进行微滤;
板框压滤机，用于对微滤截留液进行脱水，该板框压滤机的出水口 与浓缩液收集槽的进水口相连通;
电渗析装置，用于对微滤透过液进行电渗析脱盐;
蒸发装置，用于对电渗析浓水进行蒸发结晶;
反渗透膜装置，用于对电渗析淡水进行反渗透浓缩处理;
干燥装置，用于对反渗透浓缩液进行干燥固化。
浓缩液收集槽发挥收集储存渗滤液膜处理浓缩液(以下简称膜处理 浓缩液)的作用，在反应箱内，碱液可与膜处理浓缩液进行反应，生成沉 淀，得到含沉淀物的反应液;含沉淀物的反应液通过管式微滤膜装置进行 微滤，得到微滤透过液(即第一透过液)和截留液，截留液经过板框压滤 机压滤脱水，得到第二透过液和泥饼，泥饼可直接经过固化处理，第二透 过液回流至浓缩液收集槽循环处理。微滤透过液经电渗析装置进行电渗析 脱盐，得到电渗析淡水和电渗析浓水，蒸发装置对电渗析浓水进行蒸发结 晶。而反渗透膜装置对电渗析淡水进行反渗透浓缩，得到第三透过液和浓 缩液，干燥装置对浓缩液进行干燥、固化，而所述的第三透过液可直接排 放。
为便于碱液的添加，所述垃圾焚烧厂渗滤液膜处理浓缩液的处理系统 还包括用于向所述反应箱内加碱的加碱装置。
作为优选，所述加碱装置带有搅拌装置。
所述垃圾焚烧厂渗滤液膜处理浓缩液的处理系统还包括用于向所述 微滤透过液中加酸的加酸装置。向微滤透过液中加酸调节其pH可更好的 保护反渗透膜装置的膜元件，延长膜元件的使用寿命。
作为优选，所述反应箱内带有搅拌装置。可使碱液与膜处理浓缩液充 分反应。
所述的管式微滤膜装置包括：
浓缩箱，该浓缩箱与所述的反应箱相连，所述的浓缩箱还通过管路与 所述的板框压滤机相连;
进水口与所述浓缩箱的出水口相连的管式微滤膜，该管式微滤膜带有 截留液出口和透过液出口，所述截留液出口还通过管路与所述的浓缩箱相 连;
与所述透过液出口相连的微滤产水箱，所述微滤产水箱通过管路与所 述的电渗析装置相连。
膜处理浓缩液与碱反应后流入浓缩箱内，再通过浓缩箱的出水口进入 管式微滤膜，通过管式微滤膜微滤后得到微滤透过液和截留液，微滤透过 液经透过液出口流入微滤产水箱内进入下一工序，微滤产水箱可保证管式 微滤膜装置产水水量不足时，反渗透仍能够正常进行;截留液通过截留液 出口流出并返回至浓缩箱内。
管式微滤膜装置能够有效截留悬浮颗粒、胶体、大分子等，但随着过 滤时间的增长，管式微滤膜的膜孔容易堵塞，因此，优选的，所述管式微 滤膜和微滤产水箱之间的管路设有反洗柱。通过反洗柱的反洗，可清除管 式微滤膜的堵塞物质，恢复管式微滤膜的过滤性能，保证过滤效果。
作为优选，所述的反渗透膜装置包括：
与所述电渗析装置相连用于对电渗析淡水进行过滤的芯式过滤器;
用于对经芯式过滤器过滤的电渗析淡水进行反渗透浓缩的反渗透膜， 该反渗透膜带有浓缩液排出口和透过液排出口;
与所述浓缩液排出口相连的浓水收集箱，该浓水收集箱通过管路与所 述的干燥装置相连。
在对电渗析淡水进行反渗透之前，芯式过滤器可对其进一步进行过 滤，避免其中的杂质影响反渗透的进行;经芯式过滤器过滤的电渗析淡水 经反渗透膜进行反渗透浓缩后，得到反渗透透过液和浓缩液，反渗透透过 液可直接经透过液排出口排放，浓缩液经浓缩液排出口流入浓水收集箱 内，浓水收集箱内的浓缩液通过干燥装置进行干燥。
作为优选，所述的反渗透膜为卷式膜。
与现有技术相比，本实用新型的有益效果为：
本实用新型垃圾焚烧厂渗滤液膜处理浓缩液的处理系统由现有常规 设备组成，结构简单，建设成本低，控制方便。
本实用新型通过对各设备进行合理设置，依次对膜处理浓缩液进行沉 淀、微滤、电渗析、反渗透，能够达到更好的对垃圾焚烧厂膜处理浓缩液 的处理效果。
