申请日2013.10.24
公开(公告)日2014.04.23
IPC分类号C02F1/16; C02F1/04
摘要
本实用新型公开了一种含草酸及盐酸废水资源回收系统，用于废水处理领域，包括废水输送管路以及依次设在废水输送管路上的精馏单元和蒸发单元，精馏单元包括换热器和精馏塔，换热器和精馏塔间连接有二次蒸汽回用管路，二次蒸汽回用管路上设有蒸汽压缩机，蒸发单元包括加热室、气液分离室以及由气液分离室分别接出的盐酸冷凝器和草酸冷却结晶罐。本系统中，依靠设有二次蒸汽回用管路的精馏单元代替现有技术中的普通蒸馏方式，使得含草酸及盐酸废水在精馏塔内蒸发的蒸汽通过二次蒸汽回用管路上的蒸汽压缩机压缩升温后进入换热器，并对换热器内的含草酸及盐酸废水进行加热，节约能耗的同时，降低运行费用。
权利要求书
1.一种含草酸及盐酸废水资源回收系统，其特征在于：包括废水输送管路以及依次设在所述废水输送管路上的精馏单元和蒸发单元，所述精馏单元包括换热器和精馏塔，所述换热器和精馏塔间连接有二次蒸汽回用管路，所述二次蒸汽回用管路上设有蒸汽压缩机，所述蒸发单元包括加热室、气液分离室以及由所述气液分离室分别接出的盐酸冷凝器和草酸冷却结晶罐。
2.根据权利要求1所述的含草酸及盐酸废水资源回收系统，其特征在于：所述二次蒸汽回用管路上在蒸汽压缩机和精馏塔间设有洗涤塔。
3.根据权利要求2所述的含草酸及盐酸废水资源回收系统，其特征在于：所述换热器上设有冷凝水出口，所述精馏塔的顶端设有与冷凝水出口接通的第一冷凝水回流管路。
4.根据权利要求3所述的含草酸及盐酸废水资源回收系统，其特征在于：所述精馏单元还包括设在所述废水输送管路上且位于所述换热器前侧的预换热器，所述预换热器上设有出水口以及与所述冷凝水出口接通的第二冷凝水回流管路。
5.根据权利要求4所述的含草酸及盐酸废水资源回收系统，其特征在于：所述废水输送管路上在换热器和精馏塔间设有分离器，所述分离器上设有将液体泵至换热器内的回热管路。
6.根据权利要求5所述的含草酸及盐酸废水资源回收系统，其特征在于：所述预换热器为板式换热器，所述换热器为石墨换热器。
7.根据权利要求1～6任一项所述的含草酸及盐酸废水资源回收系统，其特征在于：所述蒸发单元还包括与草酸冷却结晶罐接通的离心机。
8.根据权利要求7所述的含草酸及盐酸废水资源回收系统，其特征在于：所述离心机与加热室间连接有上清液回流管路，所述上清液回流管路上设有上清液储罐和回流泵。
说明书
一种含草酸及盐酸废水资源回收系统
技术领域
本实用新型涉用于废水处理领域，特别是涉及一种含草酸及盐酸废水资源回收系统。
背景技术
沉淀母液废水是稀土湿法合成产生的一类工艺废水，由草酸溶液+稀土料液混合合成稀土草酸盐后产生的残液(水相)。该类废水中含有一定量的HCl，因为投入了过量的草酸，所以废水中含一定量的草酸，同时有极微量稀土料液以及其它微量元素。该类废水实际上由十多种不同产品的沉淀母液合成，因为其中的盐酸和草酸含量相当，故汇集在一起作为一种废水处理。这是比较难处理的一类废水，现有技术中大多采用普通蒸馏和传统蒸发得到15%盐酸溶液和草酸结晶，但是这种工艺蒸发1吨含5%盐酸的废水约需要1.1吨的加热蒸汽，能量消耗相当于0.1023吨标准煤的热值，能耗较大，而且需要大量冷却水。
实用新型内容
为解决上述问题，本实用新型提供一种节约能耗、降低运行费用的含草酸及盐酸废水资源回收系统。

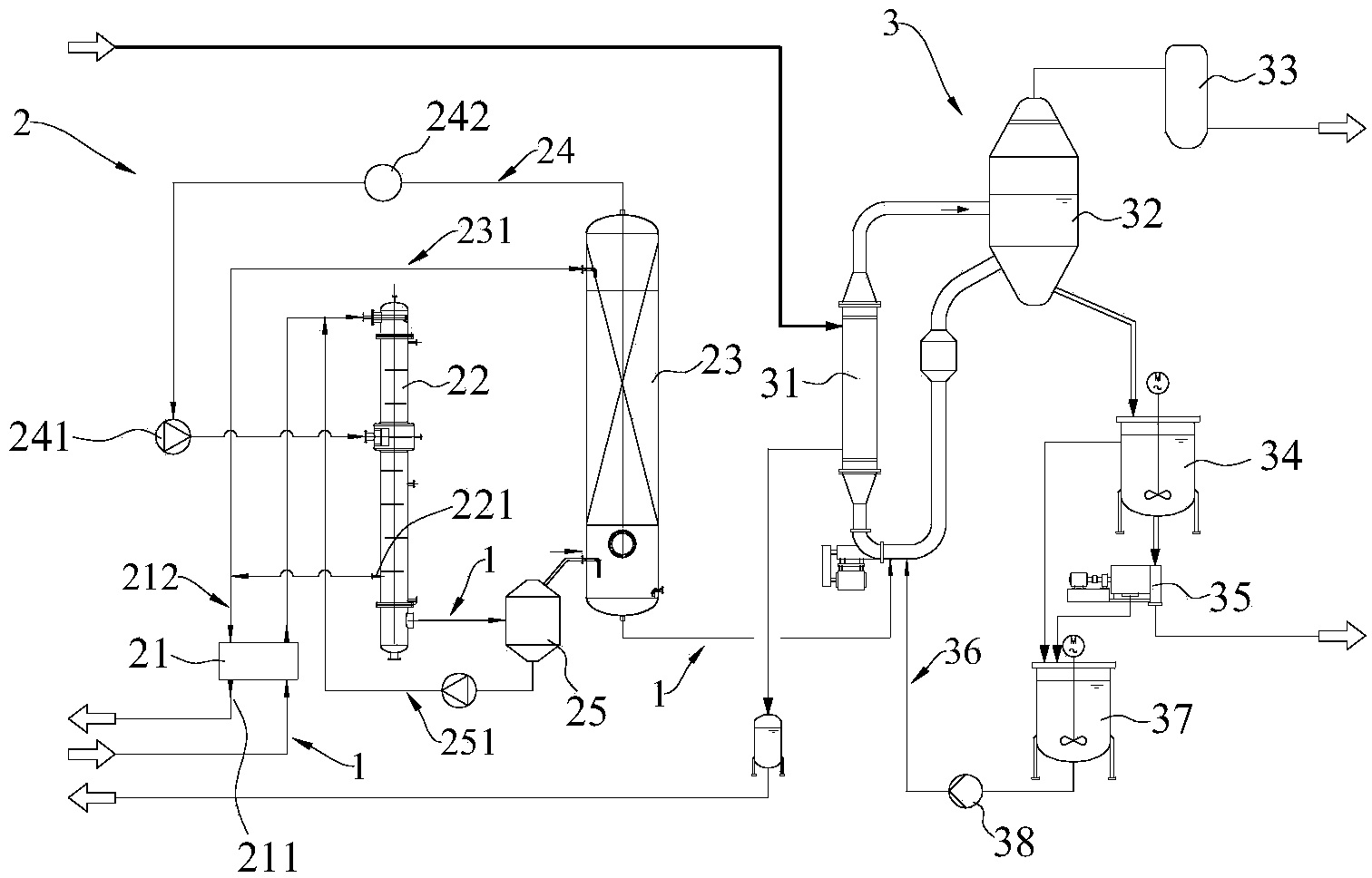

本实用新型解决其技术问题所采用的技术方案是：一种含草酸及盐酸废水资源回收系统，包括废水输送管路以及依次设在废水输送管路上的精馏单元和蒸发单元，精馏单元包括换热器和精馏塔，换热器和精馏塔间连接有二次蒸汽回用管路，二次蒸汽回用管路上设有蒸汽压缩机，蒸发单元包括加热室、气液分离室以及由气液分离室分别接出的盐酸冷凝器和草酸冷却结晶罐。
进一步作为本实用新型技术方案的改进，二次蒸汽回用管路上在蒸汽压缩机和精馏塔间设有洗涤塔。
进一步作为本实用新型技术方案的改进，换热器上设有冷凝水出口，精馏塔的顶端设有与冷凝水出口接通的第一冷凝水回流管路。
进一步作为本实用新型技术方案的改进，精馏单元还包括设在废水输送管路上且位于换热器前侧的预换热器，预换热器上设有出水口以及与冷凝水出口接通的第二冷凝水回流管路。
进一步作为本实用新型技术方案的改进，废水输送管路上在换热器和精馏塔间设有分离器，分离器上设有将液体泵至换热器内的回热管路。
进一步作为本实用新型技术方案的改进，预换热器为板式换热器，换热器为石墨换热器。
进一步作为本实用新型技术方案的改进，蒸发单元还包括与草酸冷却结晶罐接通的离心机。
进一步作为本实用新型技术方案的改进，离心机与加热室间连接有上清液回流管路，上清液回流管路上设有上清液储罐和回流泵。
本实用新型的有益效果：本含草酸及盐酸废水资源回收系统中，依靠设有二次蒸汽回用管路的精馏单元代替现有技术中的普通蒸馏方式，使得含草酸及盐酸废水在精馏塔内蒸发的蒸汽通过二次蒸汽回用管路上的蒸汽压缩机压缩升温后进入换热器，并对换热器内的含草酸及盐酸废水进行加热，本实用新型通过将精馏塔内产生的二次蒸汽经过蒸汽压缩机升温后作为热源重新用于蒸发加热，节约能耗的同时，降低运行费用。
