申请日2014.02.26
公开(公告)日2014.05.28
IPC分类号B01D36/02
摘要
本发明公开了一种污水处理器，包括处理器筒体，所述处理器筒体顶部设有污泥入水口，所述处理器筒体底部设有排水管，所述处理器筒体内部设有多级过滤装置，所述多级过滤装置包括一级过滤仓、二级过滤仓和三级过滤仓，所述一级过滤仓内设有隔板和导流板，所述导流板至污泥入水口端向下倾斜至隔板一侧，所述二级过滤仓内设有砂滤筒过滤组件，所述三级过滤仓内设有活性炭过滤组件。本发明的有益效果是：结构合理、紧凑，工作效率高，成本低，处理效果稳定，操作维护方便，应用范围广，便于推广使用。
权利要求书
1.一种污水处理器，包括处理器筒体，其特征在于：所述处理器筒体顶部设有污泥入水口，所述处理器筒体底部设有排水管，所述处理器筒体内部设有多级过滤装置，所述多级过滤装置包括一级过滤仓、二级过滤仓和三级过滤仓，所述一级过滤仓内设有隔板和导流板，所述导流板至污泥入水口端向下倾斜至隔板一侧，所述二级过滤仓内设有砂滤筒过滤组件，所述三级过滤仓内设有活性炭过滤组件。
2.根据权利要求1所述的一种污水处理器，其特征在于：所述一级过滤仓和二级过滤仓之间设有过流板Ⅰ，所述二级过滤仓和三级过滤仓之间设有过流板Ⅱ。
3.根据权利要求1所述的一种污水处理器，其特征在于：所述过流板Ⅰ上隔板一侧靠近污泥入水口端设有过流孔，所述过流板Ⅱ上设有过流孔。
4.根据权利要求1所述的一种污水处理器，其特征在于：所述一级过滤仓一侧远离污泥入水口端设有排污口，所述隔板一侧至排污口之间设有向下倾斜的导污泥板。
说明书
一种污水处理器
技术领域
本发明涉及环保设备技术领域，尤其涉及一种污水处理器。
背景技术
工业污水的处理是现今环保技术领域所普遍关注的热点。目前，食品、造纸、钢铁等化工企业生产过程中排放大量的污水，这些污水属于有机废水，这种有机污水需经过处理才能排放到自然界中，否则直接排放到自然界水体中会迅速消耗水中的溶解氧，造成水体缺氧而影响鱼类和其他水生动物的生存，同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。而现有技术中的污水处理设备结构稳定差，工作效率不高，，常规工艺难以实现达标排放，且处理成本高。
因此，急需一种改进的技术来解决现有技术中所存在的这一问题。
发明内容
本发明提供一种污水处理器。
本发明采用的技术方案是：

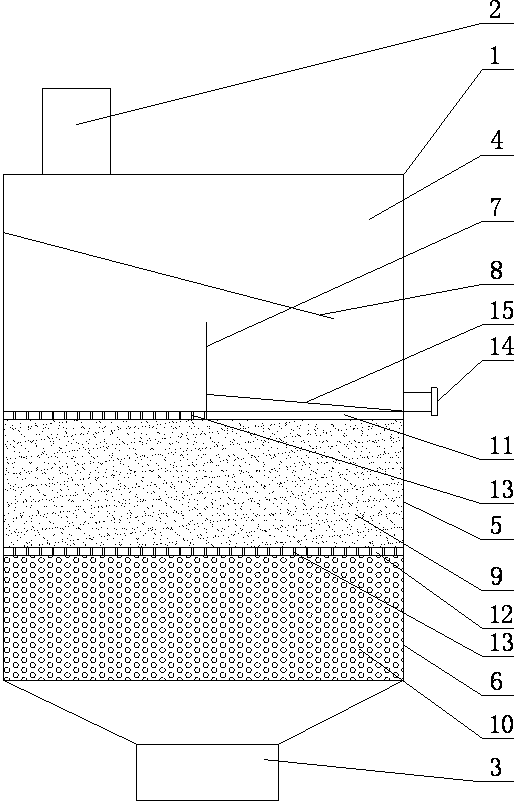

一种污水处理器，包括处理器筒体，所述处理器筒体顶部设有污泥入水口，所述处理器筒体底部设有排水管，所述处理器筒体内部设有多级过滤装置，所述多级过滤装置包括一级过滤仓、二级过滤仓和三级过滤仓，所述一级过滤仓内设有隔板和导流板，所述导流板至污泥入水口端向下倾斜至隔板一侧，所述二级过滤仓内设有砂滤筒过滤组件，所述三级过滤仓内设有活性炭过滤组件。
所述一级过滤仓和二级过滤仓之间设有过流板Ⅰ，所述二级过滤仓和三级过滤仓之间设有过流板Ⅱ。
所述过流板Ⅰ上隔板一侧靠近污泥入水口端设有过流孔，所述过流板Ⅱ上设有过流孔。
所述一级过滤仓一侧远离污泥入水口端设有排污口，所述隔板一侧至排污口之间设有向下倾斜的导污泥板。
本发明的有益效果是：结构合理、紧凑，工作效率高，成本低，处理效果稳定，操作维护方便，应用范围广，便于推广使用。
