申请日2017.10.24
公开(公告)日2018.05.22
IPC分类号E02B3/12; A01G9/02
摘要
本实用新型公开了一种河湖污泥资源化处置的生态护岸，包括护岸边坡，还包括在护岸边坡上呈设定坡比设置的生态框格列，生态框格列包括沿护岸边坡从上至下错开叠放的若干个生态框格，护岸边坡底部设置有混凝土基础，最底部的生态框格设置在混凝土基础上，生态框格的框体上开设有若干个锚固调节孔，叠放的生态框格之间通过贯穿锚固调节孔的锚杆固定，生态框格内填充河湖污泥饼/块，且填料上种植有绿化植物。本实用新型布置合理、结构安全;实现处置污泥就地资源化，节省工程费用;安装、维护更加方便。亲水性良好，视觉绿化效果佳。
权利要求书

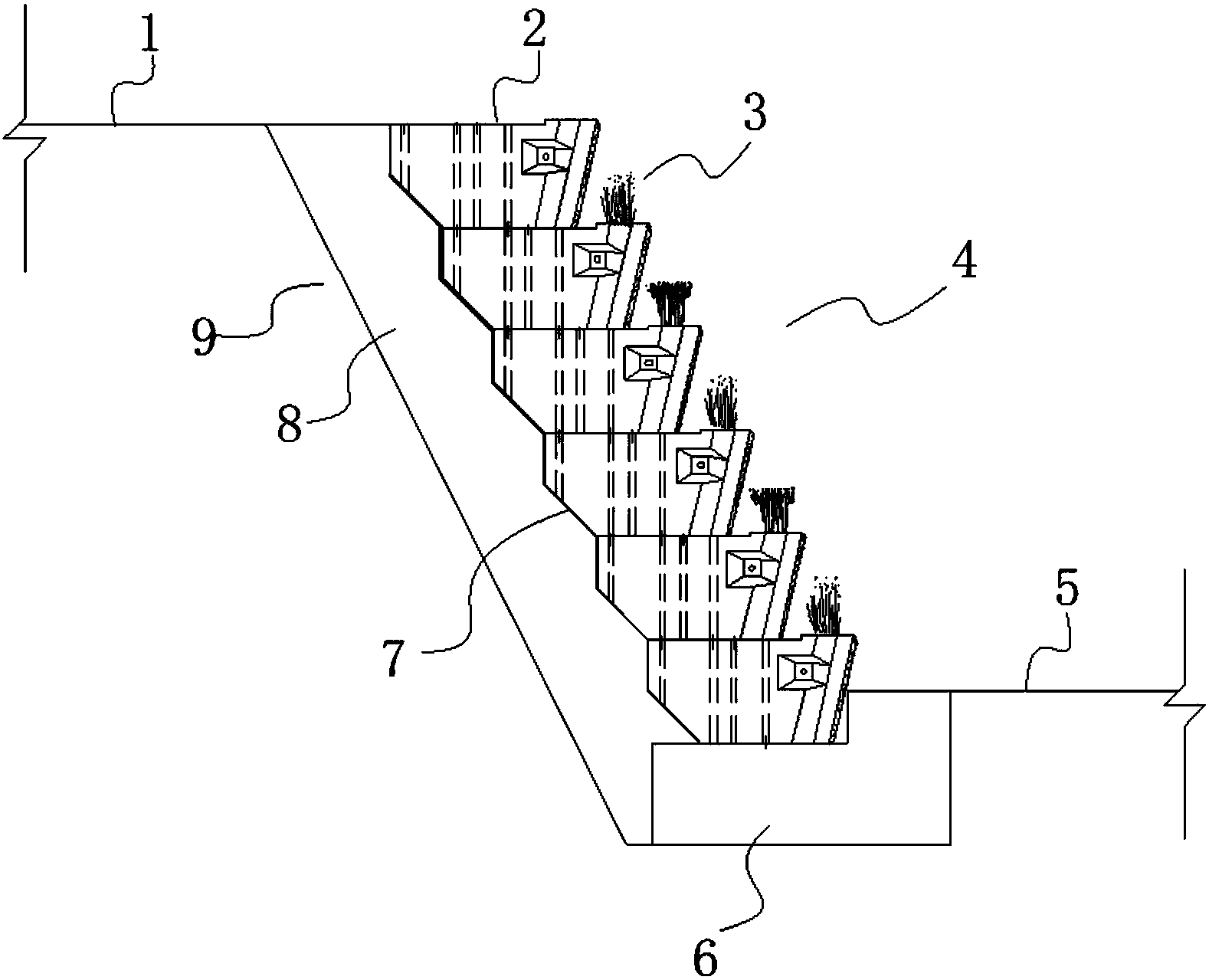

1.一种河湖污泥资源化处置的生态护岸，包括护岸边坡(9)，其特征在于，还包括在护岸边坡(9)上呈设定坡比设置的生态框格列(4)，生态框格列(4)包括沿护岸边坡(9)从上至下错开叠放的若干个生态框格(2)，护岸边坡(9)底部设置有混凝土基础(6)，最底部的生态框格(2)设置在混凝土基础(6)上，生态框格(2)的框体上开设有若干个锚固调节孔(201)，叠放的生态框格(2)之间通过贯穿锚固调节孔(201)的锚杆固定，生态框格(2)内填充有填料(203)，填料(203)上种植有绿化植物(3)。
2.根据权利要求1所述的一种河湖污泥资源化处置的生态护岸，其特征在于，所述的生态框格列(4)为多列，生态框格(2)两侧设置有螺栓孔(202)，相邻的生态框格列(4)的生态框格(2)之间通过螺栓孔(202)和螺栓固定。
3.根据权利要求1所述的一种河湖污泥资源化处置的生态护岸，其特征在于，所述的填料(203)为河湖污泥饼或河湖污泥块。
4.根据权利要求1所述的一种河湖污泥资源化处置的生态护岸，其特征在于，所述的生态框格列(4)至护岸边坡(9)之间依次设置有土工布(7)和碎石层(8)。
5.根据权利要求1所述的一种河湖污泥资源化处置的生态护岸，其特征在于，所述的生态框格(2)的外侧设置有仿石层(204)。
6.根据权利要求1所述的一种河湖污泥资源化处置的生态护岸，其特征在于，所述的绿化植物(3)为香根草或结缕草。
说明书
一种河湖污泥资源化处置的生态护岸
技术领域
本实用新型属于水利工程和环境工程领域，具体涉及一种河湖污泥资源化处置的生态护岸，适用于污泥资源化处置以及护岸绿化。
背景技术
在河湖在护坡工程设计中，生态护岸是指在防止河岸坍方之外，还具备使河水与土壤相互渗透，以增强河道自净能力，是融和水利、生态、环境和景观等学科为一体的新型护岸形式。但是现有生态护岸形式往往受限于填料的缺乏，例如受限于为保护山体的石块禁采令等。
河道、湖泊均为开放式水体，是各种污染物的汇集场所，由于沉积多年，形成的污染底泥具有杂物多、体量大等特点。河湖污泥的一般处置方法是经过减量化、无害化和资源化利用三个方面，其中资源化利用主要有土地利用、建筑或填方材料利用两种方式。由此，处理后的污泥往往受限于应用领域，资源化利用的方式仍有其他空间，开辟河湖污泥经过减量化、固定化、无害化处理后的利用途径，继续开发其资源化利用的潜在价值仍将是污泥处置的方向。
实用新型内容
本实用新型目的是针对现有技术存在的上述问题，提供一种河湖污泥资源化处置的生态护岸。
本实用新型通过以下技术方案实现：
一种河湖污泥资源化处置的生态护岸，包括护岸边坡，还包括在护岸边坡上呈设定坡比设置的生态框格列，生态框格列包括沿护岸边坡从上至下错开叠放的若干个生态框格，护岸边坡底部设置有混凝土基础，最底部的生态框格设置在混凝土基础上，生态框格的框体上开设有若干个锚固调节孔，叠放的生态框格之间通过贯穿锚固调节孔的锚杆固定，生态框格内填充有填料，填料上种植有绿化植物。
如上所述的生态框格列为多列，生态框格两侧设置有螺栓孔，相邻的生态框格列的生态框格之间通过螺栓孔和螺栓固定。
如上所述的填料为河湖污泥饼或河湖污泥块。
如上所述的生态框格列至护岸边坡之间依次设置有土工布和碎石层。
如上所述的生态框格的外侧设置有仿石层。
如上所述的绿化植物为香根草或结缕草。
本实用新型与现有技术相比，具有以下优点：
1、布置合理、结构安全。
2、实现处置污泥就地资源化，节省工程费用。
3、安装、维护更加方便。
4、亲水性良好，视觉绿化效果佳。
