申请日2013.12.06
公开(公告)日2014.07.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种自动控制溶解氧的污水处理系统，包括氧化沟反应池、转碟曝气机、潜水搅拌机、溶解氧仪超声波检测器和智能控制系统，溶解氧仪超声波检测器获取污水中的含氧量信息并输入到智能控制系统，智能控制系统根据预设值来控制转碟曝气机运行;潜水搅拌机驱动污水流动使氧化沟反应池中的污水和活性污泥处于搅拌混合状态。本实用新型采用溶解氧仪超声波检测器获取污水中的含氧量信息并控制转碟曝气机运行，从而改变污水中溶解氧的含量;充分分解污水中的有害物质，使其达到一定的水质标准，最大程度地分解污水中的有害成分。污水处理效果好，运行管理方便，处理后的污水能够达标排放或回用。
权利要求书
1.一种自动控制溶解氧的污水处理系统，包括依次管道连接的进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统;其特征在于：所述氧化沟系统包括氧化沟反应池、转碟曝气机、潜水搅拌机、溶解氧仪超声波检测器和智能控制系统，所述污水从除砂池系统输出并进入到氧化沟反应池中，所述溶解氧仪超声波检测器获取污水中的含氧量信息并输入到智能控制系统，所述智能控制系统根据预设值来控制转碟曝气机运行;所述潜水搅拌机驱动污水流动使氧化沟反应池中的污水和活性污泥处于搅拌混合状态。
2.根据权利要求1所述的自动控制溶解氧的污水处理系统，其特征在于：所述进水系统包括自动除渣系统，所述自动除渣系统包括电机、电机减速器、耙齿、槽轮和弯轨;所述耙齿与电机连接，所述电机与电机减速器连接，所述耙齿上设置有槽轮，所述槽轮与弯轨配合驱动耙齿在进水系统的水面上进行逆水流方向回转运动。
3.根据权利要求1所述的自动控制溶解氧的污水处理系统，其特征在于：还包括智能控制系统，所述智能控制系统分别与进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统连接并控制进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统的工作状态。
4.根据权利要求1所述的自动控制溶解氧的污水处理系统，其特征在于：所述进水系统还包括进水泵、进水管道、粗格栅和进水池液位传感器;所述进水管道在进水泵的驱动下将污水输入到粗格栅中并通过粗格栅排除大块杂质物体;所述进水池液位传感器与智能控制系统连接，所述进水池液位传感器用于获取粗格栅两侧的液位差并输入到智能控制系统，所述智能控制系统控制进水泵的运行及停止。
5.根据权利要求1所述的自动控制溶解氧的污水处理系统，其特征在于：所述进水系统还包括清污机和报警装置;所述清污机与智能控制系统连接，所述清污机的运行和停止根据粗格栅两侧的液位差来决定。
6.根据权利要求1所述的自动控制溶解氧的污水处理系统，其特征在于：所述智能控制系统采用型号为C16的PLC单片机模块。
说明书
一种自动控制溶解氧的污水处理系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种自动控制污水溶解氧的污水处理系统。
背景技术
环境问题成为了制约世界各国可持续发展的重要因素之一。水环境的污染问题，不仅严重影响着人们的健康，还加速了水资源的短缺。城市污水、生活污水、生产污水或经过工业企业局部处理后的生产污水，往往都排入排水系统。这些污水除经处理后，往往是直接排放水体;或者灌溉田地;或者重复使用。众所周知，中国水资源严重缺乏，是世界13个缺水国家之一，水资源的匮乏和水资源的污染已经严重的影响了人民的日常生活，严重的影响了全国的经济建设和发展，如何有效的进行水资源的循环再利用成为社会的一个重要问题，因此，污水处理系统对于全面建设小康社会的中国而言就更重要了。
因此，不断加大我国污水处理的效率和力度，对改善环境质量和人民生存环境，促进社会的可持续发展具有重要的意义。
发明内容
有鉴于此，本实用新型所要解决的技术问题是提供一种自动控制溶解氧的污水处理系统。
本实用新型是通过以下技术方案来实现的：

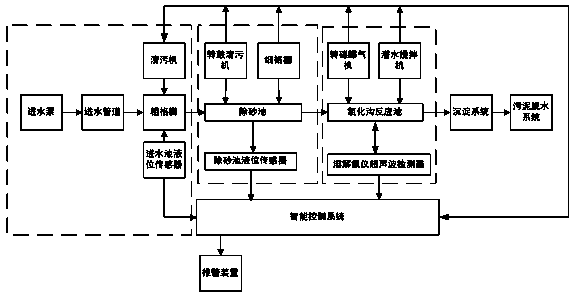

本实用新型提供的一种自动控制溶解氧的污水处理系统，包括依次管道连接的进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统;所述氧化沟系统包括氧化沟反应池、转碟曝气机、潜水搅拌机、溶解氧仪超声波检测器和智能控制系统，所述污水从除砂池系统输出并进入到氧化沟反应池中，所述溶解氧仪超声波检测器获取污水中的含氧量信息并输入到智能控制系统，所述智能控制系统根据预设值来控制转碟曝气机运行;所述潜水搅拌机驱动污水流动使氧化沟反应池中的污水和活性污泥处于搅拌混合状态。
进一步，所述进水系统包括自动除渣系统，所述自动除渣系统包括电机、电机减速器、耙齿、槽轮和弯轨;所述耙齿与电机连接，所述电机与电机减速器连接，所述耙齿上设置有槽轮，所述槽轮与弯轨配合驱动耙齿在进水系统的水面上进行逆水流方向回转运动。
进一步，还包括智能控制系统，所述智能控制系统分别与进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统连接并控制进水系统、除砂池系统、氧化沟系统、沉淀系统和污泥脱水系统的工作状态。
进一步，所述进水系统还包括进水泵、进水管道、粗格栅、进水池液位传感器;所述进水管道在进水泵的驱动下将污水输入到粗格栅中并通过粗格栅排除大块杂质物体;
所述进水池液位传感器与智能控制系统连接，所述进水池液位传感器用于获取粗格栅两侧的液位差并输入到智能控制系统，所述智能控制系统控制进水泵的运行及停止。
进一步，所述进水系统还包括清污机和报警装置;所述清污机与智能控制系统连接，所述清污机的运行和停止根据粗格栅两侧的液位差来决定。
进一步，所述智能控制系统采用型号为C16的PLC单片机模块。
本实用新型的有益效果在于：本实用新型采用溶解氧仪超声波检测器获取污水中的含氧量信息并输入到智能控制系统，智能控制系统根据预设值来控制转碟曝气机运行，从而改变污水中溶解氧的含量;通过潜水搅拌机驱动污水流动使氧化沟反应池中的污水和活性污泥处于搅拌混合状态，充分分解污水中的有害物质，使其达到一定的水质标准，最大程度地分解污水中的有害成分。污水处理效果好，运行管理方便，处理后的污水能够达标排放或回用。
该系统先将污水由进水系统通过粗格栅和清污机进行初步排除大块杂质物体，到达除砂池中。在除砂池系统中细格栅和转鼓清污机进一步净化污水中的细小颗粒物体，将污水中的细小沙粒滤除后进入氧化沟反应池。在该氧化沟系统中分解污水中的有害物质，对污水进行除油。同时在该系统中设置有溶解氧仪超声波检测器，通过它对污水中的含氧量进行检测，根据其反馈到PLC的值来控制曝气机变频器的运行，改变污水中溶解氧的含量。潜水搅拌机的作用是推进水流，使氧化沟的污水和活性污泥处于剧烈搅拌充分混合接触，使生化反应更加充分，以最大程度地分解污水中的有害成分。经处理的污水进入沉淀池中，在刮泥机的作用下进行物理沉淀，为了加强沉淀效果，同时加入混凝剂和絮凝剂利用高分子助凝剂的强烈吸附架桥作用更加容易沉降。污水经沉淀池处理最后到达脱水环节，离心式脱水机作用下进行脱水处理后排出清水。
