申请日2014.10.29
公开(公告)日2016.06.01
IPC分类号B01D21/02; B01D21/24
摘要
本发明所述一种沥青污水的油泥分离装置，包括设置在污水池内的架体，所述架体在所述污水池的一端设有主动轴，所述污水池远离所述主动轴的一端设有从动轴，环绕所述主动轴和从动轴之间设有链条，所述链条上固定有若干推板。本发明在链条转动时，链条上方的推板将含油污水推动到污水池的一侧，链条下方的推板将污泥推动到污水池的一侧，污泥通过污水池一侧的离心机进行排出，实现污泥和含油污水的分离，分离效果好，降低了工人的劳动强度。
权利要求书
1.一种沥青污水的油泥分离装置，其特征在于：包括设置在污水池内的架体，所述架体在所述污水池的一端设有主动轴，所述污水池远离所述主动轴的一端设有从动轴，环绕所述主动轴和从动轴之间设有链条，所述链条上固定有若干推板。
2.根据权利要求1所述一种沥青污水的油泥分离装置，其特征在于：所述架体对应所述链条设有水平支撑板，所述水平支撑板位于所述链条的下方。
3.根据权利要求2所述一种沥青污水的油泥分离装置，其特征在于：所述推板竖直设置。
4.根据权利要求1所述一种沥青污水的油泥分离装置，其特征在于：所述推板靠近所述链条的位置设有喷嘴，所述喷嘴连接通水管。
5.根据权利要求1所述一种沥青污水的油泥分离装置，其特征在于：所述污水池内设有竖直支撑架，所述竖直支撑架设有抬升机构，所述抬升机构设有竖直链，所述竖直链固接所述架体。
6.根据权利要求5所述一种沥青污水的油泥分离装置，其特征在于：所述抬升机构还设有竖直链锁止扣。
7.根据权利要求1所述一种沥青污水的油泥分离装置，其特征在于：所述污水池内设有竖直支撑架，所述竖直支撑架设有抬升机构，所述抬升机构包括竖直导轨，所述竖直导轨内设有滑动杆，所述滑动杆固接所述架体。
8.根据权利要求1所述一种沥青污水的油泥分离装置，其特征在于：所述竖直导轨对应所述滑动杆设有锁止扣。
说明书
一种沥青污水的油泥分离装置
技术领域
本发明属于沥青污水处理装置，具体地说，涉及一种沥青污水的油泥分离装置。
背景技术
水污染是我国面临的主要环境问题之一。随着我国工业的发展，工业废水的排放量日益增加，达不到排放标准的工业废水排入水体后，会污染地表水和地下水。含油废水油类漂浮在水面，动植物油脂具有腐败性，消耗水体中的溶解氧又会散出令人厌恶的气味。小型化工企业产生的有机废水含氰、酚等有毒物质、重金属等慢性有毒物质及致癌物质等废水的可生化性差，不适宜于生物处理，废水达不到《污水综合排放标准》GB8978-1996三级标准或《污水排入城市下水道水质标准》(CJ3082-1999)，直接排入污水管网对污水处理厂正常运行带来危害。
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
在污水处理过程中，污泥和含油污水需要分离分别进行处理，现有一般为人工分离，分离效率低。
发明内容
本发明克服了现有技术中的缺点，提供了一种沥青污水的油泥分离装置，其实现污泥和含油污水的自动分离，分离效果好，降低了工人的劳动强度，而且设备简单，成本低。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

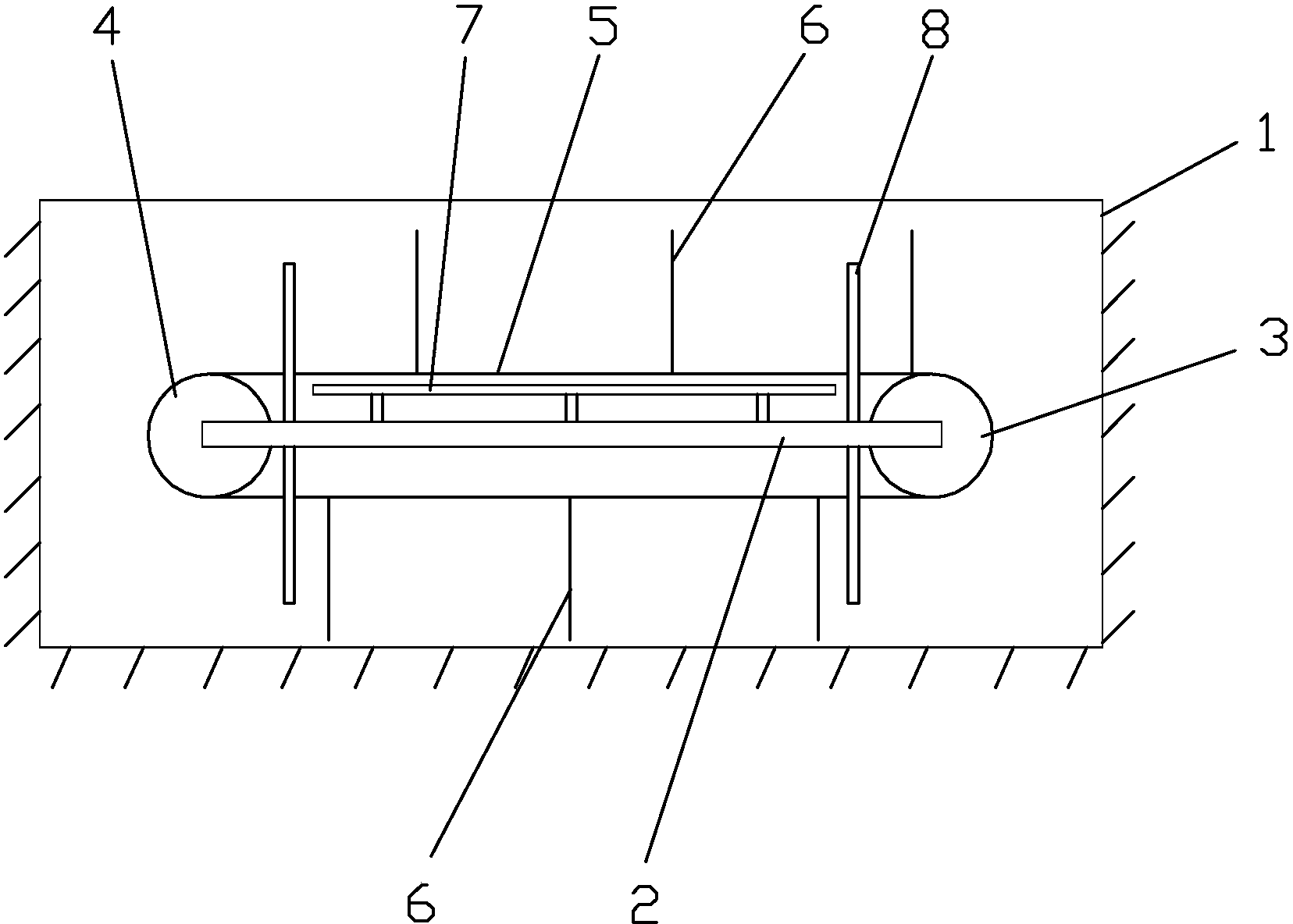

一种沥青污水的油泥分离装置，包括设置在污水池内的架体，所述架体在所述污水池的一端设有主动轴，所述污水池远离所述主动轴的一端设有从动轴，环绕所述主动轴和从动轴之间设有链条，所述链条上固定有若干推板。
进一步，所述架体对应所述链条设有水平支撑板，所述水平支撑板位于所述链条的下方。
进一步，所述推板竖直设置。
进一步，所述推板靠近所述链条的位置设有喷嘴，所述喷嘴连接通水管。
进一步，所述污水池内设有竖直支撑架，所述竖直支撑架设有抬升机构，所述抬升机构设有竖直链，所述竖直链固接所述架体。
进一步，所述抬升机构还设有竖直链锁止扣。
进一步，所述污水池内设有竖直支撑架，所述竖直支撑架设有抬升机构，所述抬升机构包括竖直导轨，所述竖直导轨内设有滑动杆，所述滑动杆固接所述架体。
进一步，所述竖直导轨对应所述滑动杆设有锁止扣。
与现有技术相比，本发明的有益效果是：
本发明所述一种沥青污水的油泥分离装置，链条转动时，链条上方的推板将含油污水推动到污水池的一侧，链条下方的推板将污泥推动到污水池的一侧，污泥通过污水池一侧的离心机进行排出，实现污泥和含油污水的分离，分离效果好，降低了工人的劳动强度。
