申请日2014.10.29
公开(公告)日2015.06.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种景观树式污水处理系统，在地面修建圆形水池，在水池中通过隔墙隔成两个半池，其中一个半池为调节池，另一个半池为好氧池，水池下面设置有平流沉淀池，平流沉淀池与好氧池的连通，水池中心设置有中心柱，中心柱的顶端设有对称叶片状布水器，叶片状布水器的进水口通过管道与调节池和平流沉淀池相连，叶片状布水器的下方的中心柱上从上到下依次设有圆台形径流面、缺氧池和厌氧池，中心柱上还设有装饰叶片。本实用新型将污水处理系统做成立体景观树，占地面积小，景观效果好，并且，我们将易产生臭味的沉淀池设置在地下，同时设备均安装在中心柱中，这样不仅可以减少臭味，而且也可以减小噪音。
权利要求书

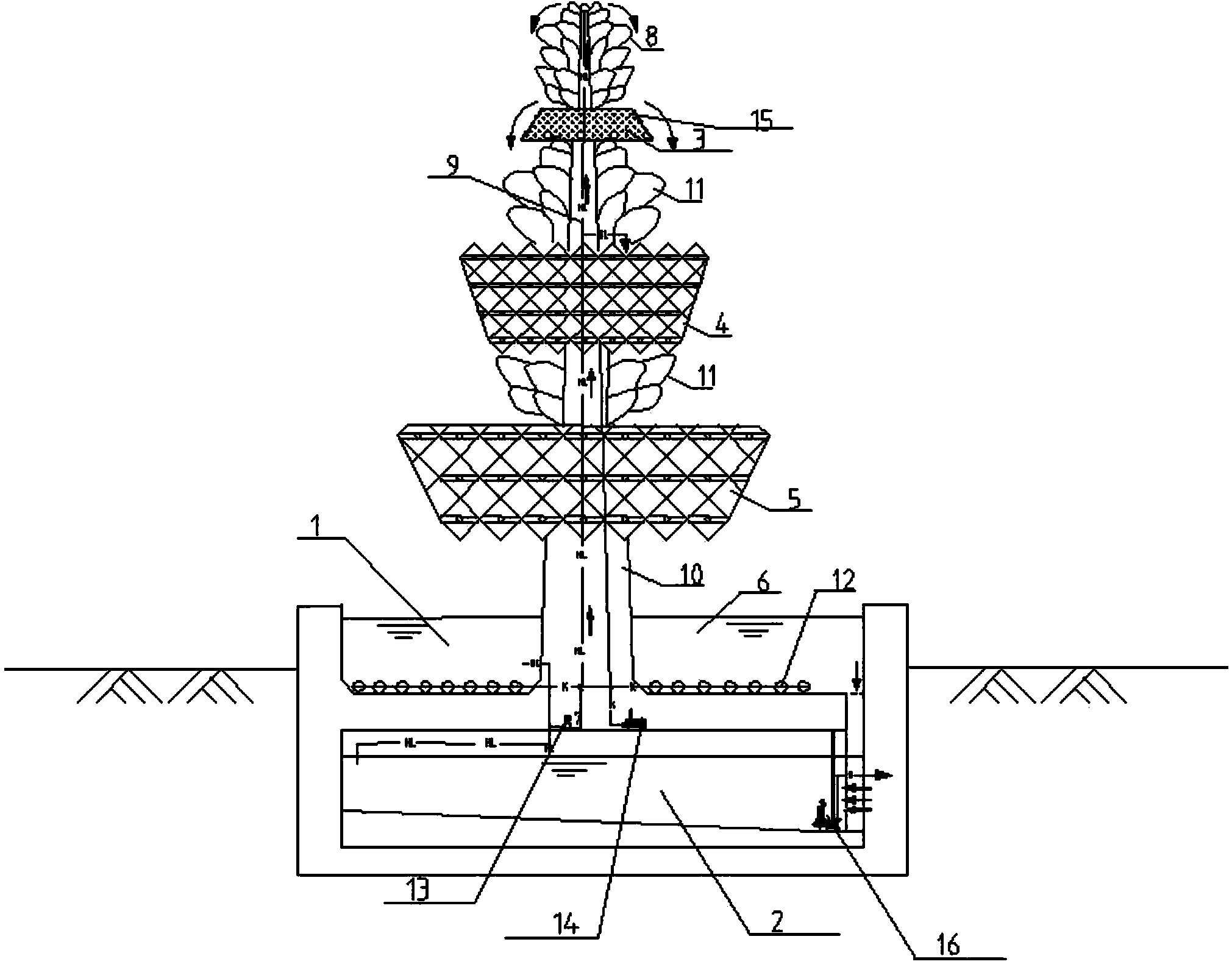

1.一种景观树式污水处理系统，包括调节池(1)、平流沉淀池(2)、缺氧池(4)、厌氧池(5)和好氧池(6)，其特征在于：在地面修建圆形水池，所述圆形水池通过隔墙(7)隔成两个半池，其中一个半池为调节池(1)，另一个半池为好氧池(6)，水池下方设置有平流沉淀池(2)，所述平流沉淀池(2)与好氧池(6)底部连通，所述水池中心设置有中心柱(10)，所述中心柱(10)的顶端设有对称叶片状布水器(8)，所述叶片状布水器(8)的进水口通过管道(9)与调节池(1)和平流沉淀池(2)相连，所述叶片状布水器(8)的下方的中心柱(10)上从上到下依次设有圆台形径流面(3)、缺氧池(4)和厌氧池(5)，所述缺氧池(4)底板上分布有出水口，所述缺氧池(4)中的污水通过底板上的出水口流到到厌氧池(5)，所述厌氧池(5)位于好氧池(6)上方的底板上设有出水口，所述缺氧池(4)和好氧池(6)的底面均铺设有曝气管(12)，所述中心柱(10)上还设有装饰叶片(11)。
2.根据权利要求1所述景观树式污水处理系统，其特征在于：所述中心柱(10)为中空柱，所述管道(9)位于中心柱(10)内，所述管道(9)上还设有提升泵(13)，所述提升泵(13)也安装在中心柱(10)中。
3.根据权利要求2所述景观树式污水处理系统，其特征在于：所述曝气管(12)通过空气管道与风机(14)相连，所述空气管道和 风机(14)均位于中心柱(10)内。
4.根据权利要求1-3任一项所述景观树式污水处理系统，其特征在于：所述径流面(3)的表面镶嵌有凹凸不平的塑料凸起(15)。
5.根据权利要求4所述景观树式污水处理系统，其特征在于：所述缺氧池(4)和厌氧池(5)的表面均设有树皮状树脂材料装饰层。
6.根据权利要求5所述景观树式污水处理系统，其特征在于：所述装饰叶片(11)设置在径流面(3)和缺氧池(4)之间以及缺氧池(4)和厌氧池(5)之间的中心柱(10)上。
7.根据权利要求1所述景观树式污水处理系统，其特征在于：所述平流沉淀池(2)的底部设有污泥泵(16)。
说明书
景观树式污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别涉及一种景观大树立体式的污水 处理系统。
背景技术
随着生活水平的提高，人们对污水处理厂建设及其环境影响要求越来越严 格。污水处理厂规划包含景观规划方面的内容，如人工湿地工艺中就包含了很 大部分的景观内容。污水处理厂的景观化也将是一种必然趋势。同时，随着土 地面积的不断减少，土地价值不断上升，土地面积将成为污水处理厂或污水处 理设施建设主要制约因素之一。因此，污水处理厂立体化也成了研究的新课题。
实用新型内容
针对现有的问题，本实用新型的目的在于提供一种景观树式污水处理系统。
为了实现上述目的，本实用新型的技术方案为：一种景观树式污水处理系 统，包括调节池、平流沉淀池、缺氧池、厌氧池和好氧池，其特征在于：在地 面修建圆形水池，所述圆形水池通过隔墙隔成两个半池，其中一个半池为调节 池，另一个半池为好氧池，所述水池下方设置有平流沉淀池，所述平流沉淀池 与好氧池底部连通，所述水池中心设置有中心柱，所述中心柱的顶端设有对称 叶片状布水器，所述叶片状布水器的进水口通过管道与调节池和平流沉淀池相 连，所述叶片状布水器的下方的中心柱上从上到下依次设有圆台形径流面、缺 氧池和厌氧池，所述缺氧池底板上分布有出水口，所述缺氧池中的污水通过底 板上的出水口流到到厌氧池，所述厌氧池位于好氧池上方的底板上设有出水口， 所述缺氧池和好氧池的底面均铺设有曝气管，所述中心柱上还设有装饰叶片。
采用上述方案，待处理的污水首先进入调节池，然后与平流沉淀池中污水 一起由提升泵将污水经过中心柱提升至顶端的对称叶片状布置器。经过叶片状 布水器均匀出水流至径流面，出水下流进入缺氧池，缺氧池底部设有曝气管， 风机通过曝气管向缺氧池曝气，以促进缺氧池中混合液充分混合，缺氧池出水 经垂直流入厌氧池，厌氧池内的水经过处理后流入好氧池，好氧池中安装有曝 气管，出水经过好氧池底部进入平流沉淀池,经过沉淀处理后部分污水达标排放， 其它部分污水与调节池进水一起进入下一个处理循环，平流沉淀池污泥经过排 泥泵排至污泥处理系统。其次我们将易产生臭味的沉淀池设置在地下，减少臭 味的散发。
在上述方案中：所述中心柱为中空柱，所述管道位于中心柱内，所述管道 上还设有提升泵，所述提升泵也安装在中心柱中。中心柱中为设备间，这样更 美观。
在上述方案中：所述曝气管通过空气管道与风机相连，所述空气管道和风 机均位于中心柱内。
在上述方案中：所述径流面的表面镶嵌有凹凸不平的塑料凸起。这种凸起 大大增加了污水与塑料表面生物膜接触面积。
在上述方案中：所述缺氧池和厌氧池的表面均设有树皮状树脂材料装饰层。 增强景观效果。
在上述方案中，所述装饰叶片设置在径流面和缺氧池之间以及缺氧池和厌 氧池之间的中心柱上。这样径流面出来的水通过装饰叶片流入缺氧池，缺氧池 出来的水通过装饰叶片流入厌氧池，又形成了一道美丽的景观。
在上述方案中：所述平流沉淀池的底部设有污泥泵。
在上述方案中：所述溢流堰为三角堰或矩形堰。
本实用新型的有益效果是：本实用新型将污水处理系统做成立体景观树， 占地面积小，景观效果好，并且，我们将易产生臭味的沉淀池设置在地下，同 时设备均安装在中心柱中，这样不仅可以减少臭味，而且也可以减小噪音。
