申请日2013.09.30
公开(公告)日2014.01.01
IPC分类号A47L11/38; A47L11/40; A47L11/00
摘要
一种带污水循环利用的硬质表面清洁器，包括壳体、抽吸嘴气液分离机构、抽吸装置和储液容器，储液容器内安装导流装置，从抽吸嘴吸入的气液混合物由气液分离机构分离，水通过进液通道流入储液容器，空气被吸入抽吸装置，其特征在于：在储液容器内设有取液管，在抽吸嘴与取液管之间的流动路径上安装有过滤装置，从抽吸嘴流出的污水经过滤装置过滤后进入取液管，并进而依次通过导流装置的出液通道和喷液机构喷出至壳体外。本发明的优点在于：该硬质表面清洁器可以实现污水的循环利用，减少清洁过程所需的耗水量;并且，由于储液容器中的水能进行循环使用，因而不用频繁地往储液容器中注入清水或者将储液容器中已经混浊的污水倒出，使用非常方便。
权利要求书

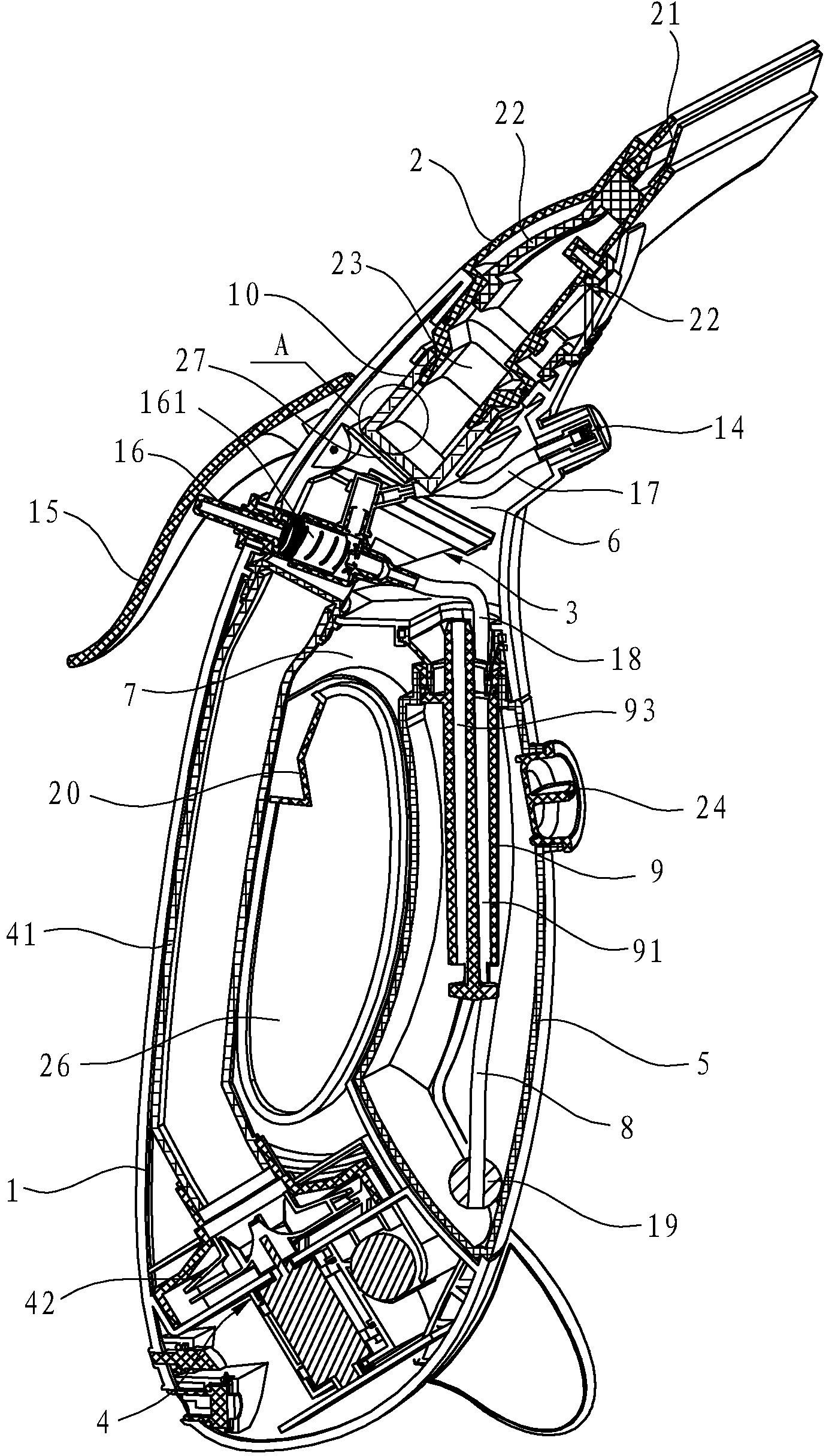

1.一种带污水循环利用的硬质表面清洁器，包括壳体(1)、设于壳体(1)顶部的抽吸 嘴(2)以及设于壳体(1)内部的气液分离机构(3)、抽吸装置(4)和储液容器(5)，所述的储液 容器(5)内安装有一带有进液通道(91)的导流装置(9)，从抽吸嘴(2)的吸入口(21)吸入的气 液混合物由所述气液分离机构(3)分离，水通过所述进液通道(11)流入储液容器(5)，空气 被吸入抽吸装置(4)并排出壳体(1)外，其特征在于：在所述的储液容器(5)内设有一取液 管(8)，在所述抽吸嘴(2)的流出口(23)与取液管(8)的进液口之间的流动路径上安装有过滤 装置，所述的导流装置(9)还包括一与取液管(8)的出液口相连通的出液通道(92)，在所述 壳体(1)上安装有一喷液机构，从抽吸嘴(2)流出的污水经所述的过滤装置过滤后进入取 液管(8)，并进而依次通过所述的出液通道(92)和喷液机构喷出至壳体(1)外。
2.根据权利要求1所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 的过滤装置包括一安装在所述抽吸嘴(2)流出口(23)的过滤器(10)，该过滤器(10)设于所述 气液分离机构(3)的上方，从抽吸嘴(2)吸入的气液混合物经所述过滤器(10)过滤后由气液 分离机构(3)进行分离。
3.根据权利要求2所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 的过滤器(10)呈杯状，过滤器(10)的上端口密封安装在抽吸嘴的流出口(23)上，过滤器(10) 的侧部和底部均开有过滤孔(101)。
4.根据权利要求1或2或3所述的带污水循环利用的硬质表面清洁器，其特征在 于：所述的过滤装置包括一安装在所述进液通道(91)内的过滤芯(11)，经气液分离机构(3) 分离后的水经所述过滤芯(11)过滤后流入储液容器(5)内。
5.根据权利要求4所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 的过滤芯(11)为由过滤材质组成的过滤条。
6.根据权利要求1或2或3所述的带污水循环利用的硬质表面清洁器，其特征在 于：所述的过滤装置包括一安装在储液容器(5)内部的过滤筒(12)，所述的取液管(8)设于 过滤筒(12)的外壁与储液容器(5)内壁之间，经气液分离机构(3)分离后的水经所述的过滤 筒(12)过滤后流入储液容器(5)内。
7.根据权利要求6所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 过滤筒(12)的上端口安装在储液容器内壁的顶部，过滤筒(12)的下端口安装在储液容器 内壁的底部，过滤筒(12)的筒体上开有滤孔(121)。
8.根据权利要求1或2或3所述的带污水循环利用的硬质表面清洁器，其特征在 于：所述的过滤装置包括一安装在所述取液管(8)进液口的过滤头(13)，储液容器(5)内的 液体经所述过滤头(13)过滤后进入取液管(8)。
9.根据权利要求8所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 的过滤头(13)为由过滤材质组成的过滤球或者过滤块。
10.根据权利要求1所述的带污水循环利用的硬质表面清洁器，其特征在于：所述 的喷液机构包括有一喷雾头(14)，且该喷雾头(14)与所述抽吸嘴(2)的吸入口(21)设于壳体 (1)的同一侧。
说明书
一种带污水循环利用的硬质表面清洁器
技术领域
本发明涉及一种清洁器，尤其是涉及一种带污水循环利用的硬质表面清洁器。
背景技术
在清洗墙面、玻璃和地板等硬质表面时，如果使用擦拭的方式很难彻底清除其表面 的灰尘以及水膜，清洗效果不好。为此，人们发明了各种吸水式的清洁器来清洗硬质表 面，其主要原理是借助抽吸机组产生抽吸气流，从而能够通过抽吸嘴从硬表面上吸取灰 尘和小水滴，并且能够将灰尘和小水滴转移到脏液体箱中。如美国专利US6347428所公 开的一种硬表面抽吸设备，该硬质表面抽吸设备由抽吸机组产生抽吸气流，通过抽吸嘴 的吸入口或者转子进行引导，转子通过传动装置驱动刷子。从抽吸嘴的吸入口的抽吸气 流穿过脏液体箱，其中小液滴在脏液体箱的内部从液体空气混合物中分离出来。又如专 利号为ZL201220452180.3(授权公告号为CN202843507U)的中国实用新型专利所公 开的一种吸水式清洁器，该吸水式清洁器包括有壳体，在壳体的顶部安装有抽吸嘴，在 壳体内部形成有位于上方的分离室和位于下方的容置室，分离室内设有分离头，在容置 室内设有抽吸装置和脏液体箱。工作时，从抽吸嘴吸入气液混合物到分离室，抽吸装置 产生抽吸气流，气液混合物经分离头分离后，空气被吸入到抽吸装置中，液体则流入脏 液体箱中。上述两种清洁器在使用过程中，往往还需要与另外的喷水壶配合使用。使用 时，使用者往往一手持喷水壶，另一手持清洁器，或者右手交替手持喷水壶和清洁器， 首先用喷水壶朝待清洁的硬质表面喷水，然后用清洁器对喷水区域的硬质表面进行清 洗，不仅使用非常不方便，而且由抽吸嘴吸入的污水流入脏液体箱后，无法进行循环利 用，清洁过程所需的耗水量较大。
在现有技术中也有采用两个储液箱的硬质表面清洁器，如申请号为201210440941.8 (申请公布号为CN102920398A)的中国发明专利申请所公开的《带喷水功能的吸水 式清洁器》，该清洁器在壳体下方可拆卸地连接有容器，容器包括独立的第一部分和第 二部分，第一部分具有插入到壳体内的水流通道以及位于水流通道下方与水流通道连通 的第一储水箱，第二部分内形成有第二储水箱，第二储水箱内的水能通过喷液装置喷出 至壳体外。该清洁器的第一储水箱和第二储水箱相互独立，经气液分离后的污水通过水 流通道进入第一储水箱，在第二储水箱内预先注入清水或者混有清洗剂的清水。可见， 该清洁器虽然同时具备了喷水和清洁的功能，清洁过程中不必与另外的喷水壶配合使 用，但是也存在如下缺陷：由于在有限的清洁器空间内设置了两个储液箱，势必使每个 储液箱的容积均相对较小，在清洁过程中，第一储水箱内的脏水会越来越多，第二储水 箱内的清水会越来越少，所以完成一次较大面积的硬质表面清洗，往往需要往第二储水 箱内多次注入清水并多次将第一储水箱内的污水倒出，不仅操作不便，而且清洁过程中 耗水量也较大。
发明内容
本发明所要解决的技术问题是针对上述现有技术现状，提供一种使用方便、清洁过 程中耗水量较小的带污水循环利用的硬质表面清洁器。
本发明解决上述技术问题所采用的技术方案为：该带污水循环利用的硬质表面清洁 器，包括壳体、设于壳体顶部的抽吸嘴以及设于壳体内部的气液分离机构、抽吸装置和 储液容器，所述的储液容器内安装有一带有进液通道的导流装置，从抽吸嘴的吸入口吸 入的气液混合物由所述气液分离机构分离，水通过所述进液通道流入储液容器，空气被 吸入抽吸装置并排出壳体外，其特征在于：在所述的储液容器内设有一取液管，在所述 抽吸嘴的流出口与取液管的进液口之间的流动路径上安装有过滤装置，所述的导流装置 还包括一与取液管的出液口相连通的出液通道，在所述壳体上安装有一喷液机构，从抽 吸嘴流出的污水经所述的过滤装置过滤后进入取液管，并进而依次通过所述的出液通道 和喷液机构喷出至壳体外。
过滤装置可以采用多种过滤结构，一种优选方案是，所述的过滤装置包括一安装在 所述抽吸嘴流出口的过滤器，该过滤器设于所述气液分离机构的上方，从抽吸嘴吸入的 气液混合物经所述过滤器过滤后由气液分离机构进行分离。
进一步地，所述的过滤器呈杯状，过滤器的上端口密封安装在抽吸嘴的流出口上， 过滤器的侧部和底部均开有过滤孔。
作为过滤装置的另一优选方案，所述的过滤装置包括一安装在所述进液通道内的过 滤芯，经气液分离机构分离后的水经所述过滤芯过滤后流入储液容器内。
进一步地，所述的过滤芯为由过滤材质组成的过滤条。过滤材质可以采用活性炭、 石英砂或者陶瓷颗粒等。
作为过滤装置的又一优选方案，所述的过滤装置包括一安装在储液容器内部的过滤 筒，所述的取液管设于过滤筒的外壁与储液容器内壁之间，经气液分离机构分离后的水 经所述的过滤筒过滤后流入储液容器内。
进一步地，所述过滤筒的上端口安装在储液容器内壁的顶部，过滤筒的下端口安装 在储液容器内壁的底部，过滤筒的筒体上开有滤孔。
作为过滤装置的又一优选方案，所述的过滤装置包括一安装在所述取液管进液口的 过滤头，储液容器内的液体经所述过滤头过滤后进入取液管。
进一步地，所述的过滤头为由过滤材质组成的过滤球或者过滤块。该优选方案中， 过滤材质可以采用铜粉末压块，由于铜粉末压块比重较大，从而可以使取液管的进液口 保持在储液容器的低位，利于取液管从储液容器中进行取液。
更进一步地，为了使用方便，所述的喷液机构包括有一喷雾头，且该喷雾头与所述 抽吸嘴的吸入口设于壳体的同一侧。
此外，为了便于取液管进行取液，在所述取液管的下端还可以安装有一个比重能足 以使取液管的下端保持在储液容器低位的取液球。当然，在上述取液管进液口安装过滤 头的方案中，由于过滤头自身的重量，已经可以使取液管的进液口端保持在储液容器的 低位，因而不需要再额外设置所述的取液球。
与现有技术相比，本发明的优点在于：该硬质表面清洁器通过安装在抽吸嘴流出口 与取液管进液口之间的流动路径上的过滤装置，可以对从抽吸嘴吸入的污水进行过滤， 清洁器在使用过程中，污水经过滤后流入储液容器，并进而通过喷液机构喷出至待清洁 的硬质表面上，最后由抽吸嘴对已喷水的区域进行抽吸清洗，清洗后产生的污水再次由 抽吸嘴吸入并进行过滤，从而实现了污水的循环利用，减少了清洁过程所需的耗水量; 并且，由于储液容器中的水能进行循环使用，因而不用频繁地往储液容器中注入清水或 者将储液容器中已经混浊的污水倒出，使用非常方便。
