申请日2013.09.30
公开(公告)日2015.04.15
IPC分类号F28F27/00
摘要
釜排水污水利用系统，它涉及废水处理技术领域。车间大罐的一端通过一号阀与预养室的一端连接，车间大罐的另一端通过三号阀与保温室的一端连接，且预养室与保温室连接，一号阀和三号阀之间设置有二号阀,三号阀的另一端与四号阀的一端连接，四号阀的一端与一号换热器的一端连接，一号换热器的另一端分别与五号阀和第一分气缸的一端连接，第一分气缸的另一端分别于二号换热器和第二分气缸连接。它装置设计合理，新颖，能将釜废水回收利用，既节约了用水也减少了热量损失，其次余热还可以储存及办公用水回收利用，不会造成能源浪费。
权利要求书
1.釜排水污水利用系统，其特征在于它包含一号阀(1)、二号阀(2)、三号阀(3)、四号阀(4)、五号阀(5)，车间大罐(6)、一号换热器(7)、第一分气缸(8)、预养室(9)、保温室(10)、二号换热器(11)和第二分气缸(12)，车间大罐(6)的一端通过一号阀(1)与预养室(9)的一端连接，车间大罐(6)的另一端通过三号阀(3)与保温室(10)的一端连接，且预养室(9)与保温室(10)连接，一号阀(1)和三号阀(3)之间设置有二号阀(2), 三号阀(3)的另一端与四号阀(4)的一端连接，四号阀(4)的一端与一号换热器(7)的一端连接，一号换热器(7)的另一端分别与五号阀(5)和第一分气缸(8)的一端连接，第一分气缸(8)的另一端分别于二号换热器(11)和第二分气缸(12)连接。
2.根据权利要求1所述釜排水污水利用系统，其特征在于它的工作原理为当车间大罐内的热水温度足够时，直接通过给水管道送往预养室(9)和保温室(10)，此时一号阀(1)开，二号阀(2)关，三号阀(3)开，四号阀(4)和五号阀(5)关，当车间大罐内水温度不够时，需要经过一号换热器(7)加热后再送往预养室(9)、保温室(10)，此时一号阀(1)关，二号阀(2)开，三号阀(3)关，四号阀(4)和五号阀(5)开，形成一个强制回路，而釜排水的废水通过第一分气缸(8)给二号换热器(11)供热，加热自来水将热水储存在二层水箱供洗澡办公楼使用，在满足上面两项用处之外还可以做搅拌机和料浆用水，将釜排水的阀门关掉，开启锅炉蒸汽阀门，将蒸汽蒸完加气，混凝土砖块的余气余热通过锅炉分气阀分到一号换热器(7)和第一分气缸(8)，经过一号换热器(7)将保温室(9)和预养室(10)加温，经过第一分气缸(8)给二号换热器(11)换热。
说明书
釜排水污水利用系统
技术领域：
本发明涉及废水处理技术领域，具体涉及釜排水污水利用系统。
背景技术：
工厂生产过程中，会产生大量的废水废气，目前现有的废气和废水不能充分利用，冷却后直接排放，不利于能源利用和环境保护。且现有废水的热量得不到回收利用，造成能源浪费。
发明内容：
本发明的目的是提供釜排水污水利用系统，它装置设计合理，新颖，能将釜废水回收利用，既节约了用水也减少了热量损失，其次余热还可以储存及办公用水回收利用，不会造成能源浪费。

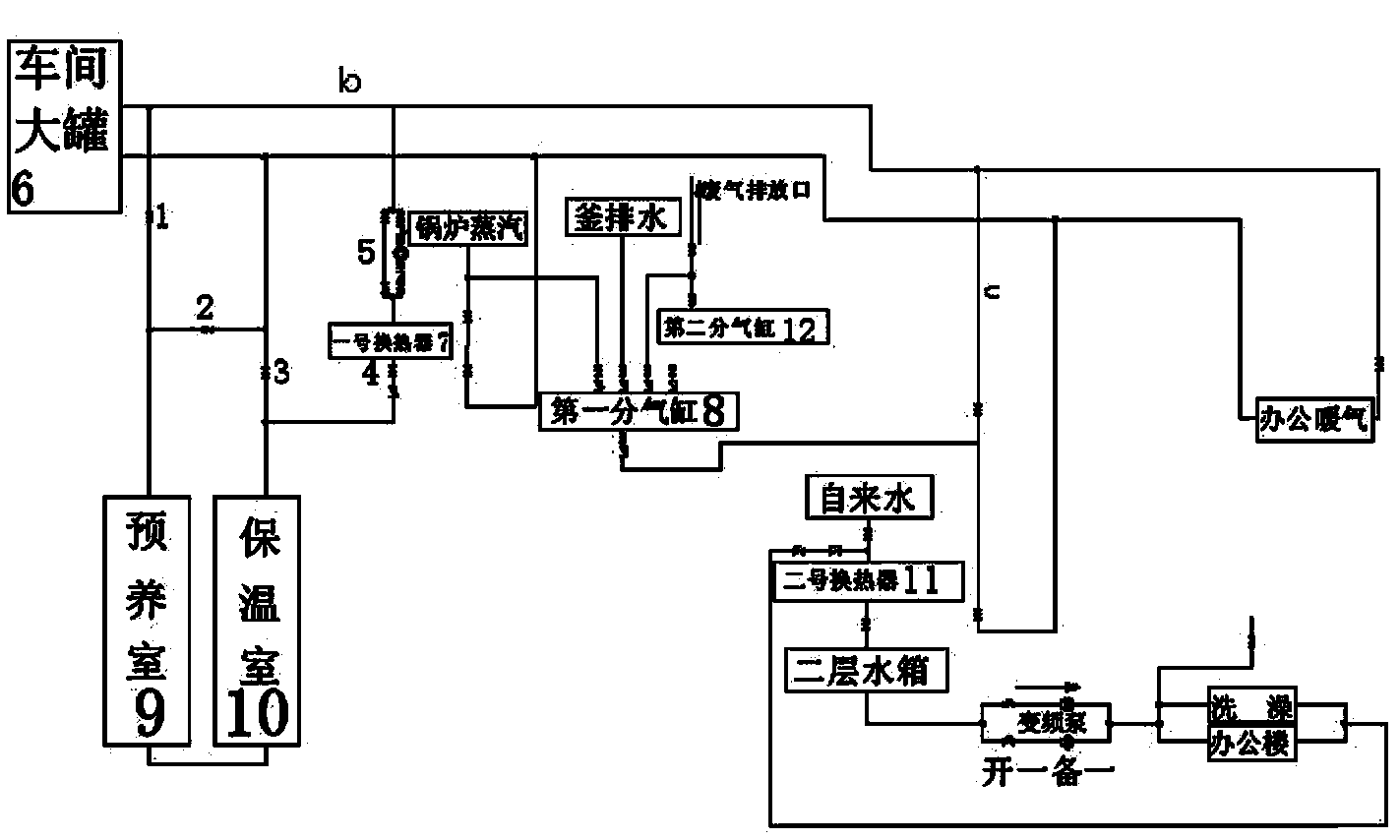

为了解决背景技术所存在的问题，本发明采用以下技术方案：它包含一号阀1、二号阀2、三号阀3、四号阀4、五号阀5，车间大罐6、一号换热器7、第一分气缸8、预养室9、保温室10、二号换热器11和第二分气缸12，车间大罐6的一端通过一号阀1与预养室9的一端连接，车间大罐6的另一端通过三号阀3与保温室10的一端连接，且预养室9与保温室10连接，一号阀1和三号阀3之间设置有二号阀2, 三号阀3的另一端与四号阀4的一端连接，四号阀4的一端与一号换热器7的一端连接，一号换热器7的另一端分别与五号阀5和第一分气缸8的一端连接，第一分气缸8的另一端分别于二号换热器11和第二分气缸12连接。
本发明的工作原理为：当车间大罐内的热水温度足够时，直接通过给水管道送往预养室9和保温室10，此时一号阀1开，二号阀2关，三号阀3开，四号阀4和五号阀5关，当车间大罐内水温度不够时，需要经过一号换热器7加热后再送往预养室9、保温室10，此时一号阀1关，二号阀2开，三号阀3关，四号阀4和五号阀5开，形成一个强制回路，釜排水的废水通过第一分气缸8给二号换热器11供热，加热自来水将热水储存在二层水箱供洗澡办公楼使用，在满足上面两项用处之外还可以做搅拌机和料浆用水，将釜排水的阀门关掉，开启锅炉蒸汽阀门，将蒸汽蒸完加气，混凝土砖块的余气余热通过锅炉分气阀分到一号换热器7和第一分气缸8，经过一号换热器7将保温室9和预养室10加温，经过第一分气缸8给二号换热器11换热。
本发明具有以下有益效果：它装置设计合理，新颖，能将釜废水回收利用，既节约了用水也减少了热量损失，其次余热还可以储存及办公用水回收利用，不会造成能源浪费。
