申请日2013.10.16
公开(公告)日2014.03.19
IPC分类号C02F9/04; C02F1/24; C02F1/52
摘要
本实用新型一种高炉煤气湿式电除尘器洗涤水处理回用系统，包括混凝反应池、絮凝反应池、感应气旋分离池、微气泡发生装置、清水池和污泥浓缩池，所述混凝反应池、絮凝反应池、感应气旋分离池依次连通，所述感应气旋分离池与清水池连通，所述感应气旋分离池顶部设有刮渣机，所述刮渣机出口端与污泥浓缩池连通，所述微气泡发生装置包括微气泡发生器和位于感应气旋分离池内部的T形混合器，所述微气泡发生器与T形混合器连通。本实用新型结构简单，能够有效的将高炉煤气湿式电除尘器洗涤水中的悬浮物除去，使原本排放的工业废水得到循环利用，降低了生产运行成本，提高了工业用水的重复利用率，节约了水资源，并且减少了市政污水处理厂运转负荷。
权利要求书
1.一种高炉煤气湿式电除尘器洗涤水处理回用系统，其特征在于：包括混凝反应池、絮凝 反应池、感应气旋分离池、微气泡发生装置、清水池和污泥浓缩池，所述混凝反应池下 部与絮凝反应池上部连通，所述絮凝反应池下部与感应气旋分离池上部连通，所述感应 气旋分离池下部与清水池连通，所述感应气旋分离池顶部设有刮渣机，所述刮渣机出口 端与污泥浓缩池连通，所述微气泡发生装置包括微气泡发生器和位于感应气旋分离池内 部的T形混合器，所述微气泡发生器出口端与T形混合器进口端连通。
2.根据权利要求1所述的高炉煤气湿式电除尘器洗涤水处理回用系统，其特征在于：所述 混凝反应池设有搅拌器Ⅰ，所述絮凝反应池设有搅拌器Ⅱ。
3.根据权利要求1所述的高炉煤气湿式电除尘器洗涤水处理回用系统，其特征在于：所述 感应气旋分离池底部设有排污口，所述排污口与污泥浓缩池连通，所述排污口设有阀门。
4.根据权利要求1所述的高炉煤气湿式电除尘器洗涤水处理回用系统，其特征在于：还包 括污泥处理装置，所述污泥处理装置包括污泥泵和带式压滤机，所述污泥浓缩池底部与 污泥泵入口端连通，所述污泥泵出口端与带式压滤机入口端连通。
说明书
高炉煤气湿式电除尘器洗涤水处理回用系统
技术领域
本实用新型涉及一种废水、污水处理领域，具体涉及一种高炉煤气湿式电除尘器洗涤水 处理回用系统。
背景技术
根据国际标准关于“每人每年水供应量在1000吨以下就是缺水国家”的界定，我国是一 个贫水国家。目前，在全国670座大中城市中，有400座城市不同程度的缺水，其中110座城市 严重缺水。面对如此缺水的严峻形势，我国工业用水量却浪费惊人。主要是工业用水重复利 用率低，只有20—30%，仅为发达国家的三分之一。随着工业的发展，工业产生的废水越来 越多，更多的废水被直接排入污水管网进入市政污水处理厂进行处理，不仅增加了污水处理 厂的运转负荷，同时也增加企业生产运行成本，达不到节能减排的目的。
发明内容
有鉴于此，本实用新型的目的是提供一种高炉煤气湿式电除尘器洗涤水处理回用系统， 使处理后的工业废水达到排放标准或循环使用的目的，降低企业运行成本。

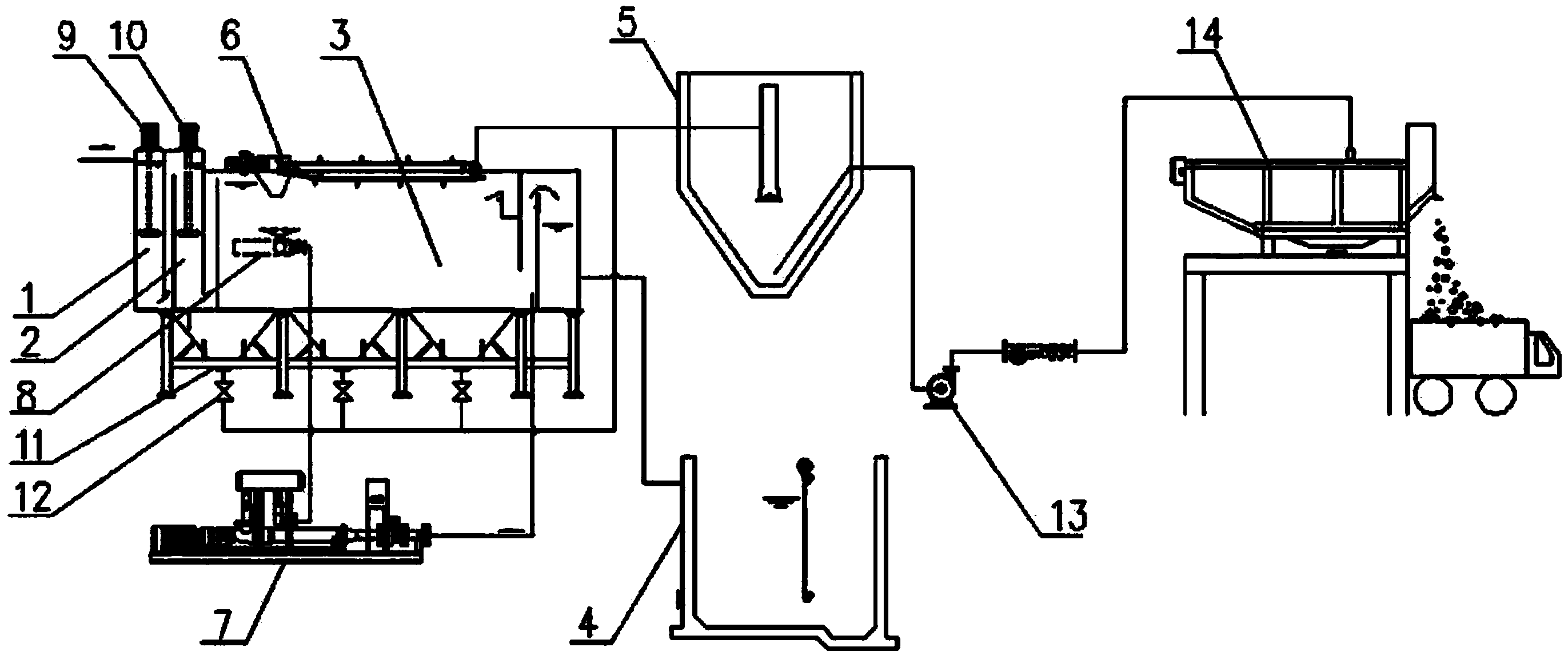

本实用新型公开了一种高炉煤气湿式电除尘器洗涤水处理回用系统，包括混凝反应池、 絮凝反应池、感应气旋分离池、微气泡发生装置、清水池和污泥浓缩池，所述混凝反应池下 部与絮凝反应池上部连通，所述絮凝反应池下部与感应气旋分离池上部连通，所述感应气旋 分离池下部与清水池连通，所述感应气旋分离池顶部设有刮渣机，所述刮渣机出口端与污泥 浓缩池连通，所述微气泡发生装置包括微气泡发生器和位于感应气旋分离池内部的T形混合 器，所述微气泡发生器出口端与T形混合器进口端连通。
进一步，所述混凝反应池设有搅拌器Ⅰ，所述絮凝反应池设有搅拌器Ⅱ。
进一步，所述感应气旋分离池底部设有排污口，所述排污口与污泥浓缩池连通，所述排 污口设有阀门。
进一步，还包括污泥处理装置，所述污泥处理装置包括污泥泵和带式压滤机，所述污泥 浓缩池底部与污泥泵入口端连通，所述污泥泵出口端与带式压滤机入口端连通。
本实用新型的有益效果在于：本实用新型高炉煤气湿式电除尘器洗涤水处理回用系统， 原水依次进入混凝反应池和絮凝反应池，分别与药剂进行混合，使原水中的煤灰颗粒带电胶 体，形成矾花。经感应气旋分离池内的微气泡吸附，并浮至水面，形成浮渣并除去。本实用 新型结构简单，能够有效的将高炉煤气湿式电除尘器洗涤水中的悬浮物除去，使原本排放的 工业废水均得到循环利用，降低了生产运行成本，提高了工业用水的重复利用率，节约了水 资源，并且减少了市政污水处理厂运转负荷。
