申请日2013.10.12
公开(公告)日2014.04.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种组合式生活污水处理装置，包括格由杂物池和除油沉沙池组成的栅除油沉沙池、好氧生物处理池和旋流式沉淀池;杂物池和除油沉沙池的连接处设有格栅，除油沉沙池内的上部设有滤油网和出油口、下端设有除沙排污口，除沙排污口上设有抽拉闸阀;好氧生物处理池的底部设有曝气头、上部设有流带量计、泥浆泵和充氧机的隔板，曝气头的上面设有活性污泥层;旋流式沉淀池的上部呈圆柱体状，下部呈圆锥体状，底部设有排污口，排污口上设有抽拉闸阀，旋流式沉淀池的出液口通过分支管路与紫外线灭菌器和生物滤池湿地连通。本实用新型经去杂、除油、沉沙、活性污泥处理和旋流沉淀、紫外线杀菌、湿地净化，排出的中水再回用到生活。
权利要求书

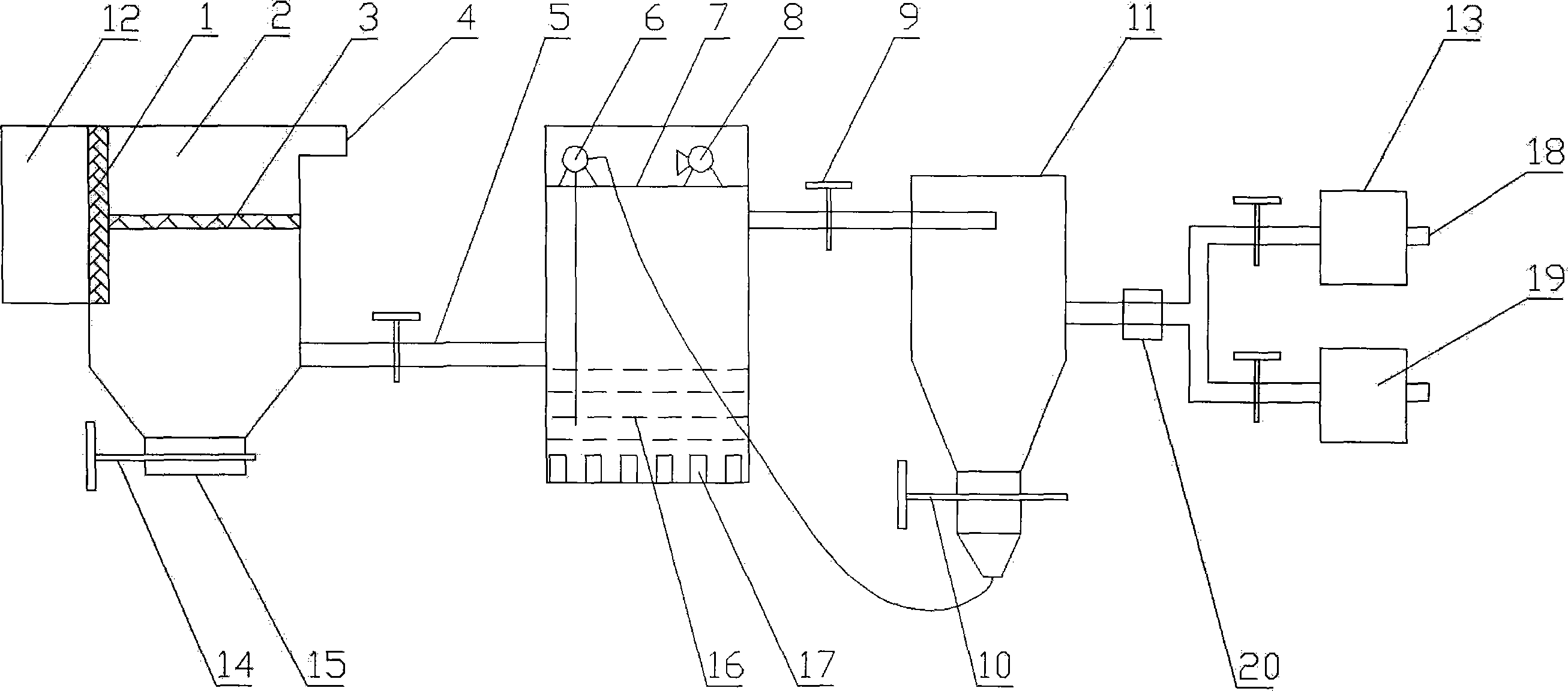

1.一种组合式生活污水处理装置，包括由管路相互连通的格栅除油沉沙池、好氧生物处 理池和旋流式沉淀池;其特征是所述格栅除油沉沙池由杂物池和除油沉沙池组成，所述杂物 池和除油沉沙池的连接处设有格栅，所述除油沉沙池内的上部设有滤油网，除油沉沙池上端 的一侧设有出油口，除油沉沙池的下端设有除沙排污口，除沙排污口上设有抽拉闸阀;所述 好氧生物处理池的底部设有曝气头，曝气头的上面设有高效微生物活性污泥层，好氧生物处 理池的上部设有隔板，隔板上设有流量计、泥浆泵和充氧机;所述旋流式沉淀池的上部呈圆 柱体状，下部呈圆锥体状，底部设有排污口，排污口上设有抽拉闸阀，所述旋流式沉淀池的 出液口通过分支管路分别与紫外线灭菌器和生物滤池湿地连通，紫外线灭菌器和生物滤池湿 地上分别设有中水回用连接管。
2.根据权利要求1所述的一种组合式生活污水处理装置，其特征是所述格栅除油沉沙池、 好氧生物处理池、旋流式沉淀池和紫外线灭菌器及生物滤池湿地的连通管路上分别设有带流 量计的闸阀。
3.根据权利要求1所述的一种组合式生活污水处理装置，其特征是所述旋流式沉淀池底 部的排污口上设有与泥浆泵连接的吸泥管，所述旋流式沉淀池的出液口上设有过滤器。
说明书
组合式生活污水处理装置
技术领域 本实用新型属于污水处理技术领域，具体涉及一种组合式生活污水处理装置。
背景技术 目前，生活污水的来源主要有：城镇生活污水、农村生活污水、工矿企业生 活污水以及宾馆、饭店污水等。这些生活污水大多不经处理直接沿街道两旁的阳沟或阴沟排 往河流，或在阳沟内蒸发，这样既污染环境，又浪费水资源。
发明内容 本实用新型的目的是解决现有技术存在环境污染、水资源浪费的技术问题， 提供一种组合式生活污水处理装置，以克服现有技术的不足。
为了实现上述目的，本实用新型组合式生活污水处理装置，包括由管路相互连通的格栅 除油沉沙池、好氧生物处理池和旋流式沉淀池;其要点是所述格栅除油沉沙池由杂物池和除 油沉沙池组成，所述杂物池和除油沉沙池的连接处设有格栅，所述除油沉沙池内的上部设有 滤油网，除油沉沙池上端的一侧设有出油口，除油沉沙池的下端设有除沙排污口，除沙排污 口上设有抽拉闸阀;所述好氧生物处理池的底部设有曝气头，曝气头的上面设有高效微生物 活性污泥层，好氧生物处理池的上部设有隔板，隔板上设有流量计、泥浆泵和充氧机;所述 旋流式沉淀池的上部呈圆柱体状，下部呈圆锥体状，底部设有排污口，排污口上设有抽拉闸 阀，所述旋流式沉淀池的出液口通过分支管路分别与紫外线灭菌器和生物滤池湿地连通，紫 外线灭菌器和生物滤池湿地上分别设有中水回用连接管。
所述格栅除油沉沙池、好氧生物处理池、旋流式沉淀池和紫外线灭菌器及生物滤池湿地 的连通管路上分别设有带流量计的闸阀。
所述旋流式沉淀池底部的排污口上设有与泥浆泵连接的吸泥管，所述旋流式沉淀池的出 液口上设有过滤器。
本实用新型经去杂、除油、沉沙、高效微生物活性污泥处理和旋流沉淀，再经紫外线杀 菌或湿地净化，排出的中水可以再回用到生活，如充便、农田灌溉等。解决了现有技术存在 环境污染、水资源浪费和污泥量大的技术问题。
