申请日2013.10.13
公开(公告)日2014.01.22
IPC分类号C02F9/14
摘要
本发明所述的煤气化废水深度处理系统涉及一种废水的处理系统。该煤气化废水深度处理系统由依次相连的二级内循环UASB-ABFB反应器，预混罐，提升泵和臭氧氧化塔组成。本发明所述的系统对煤化工废水的处理效果好，系统运行稳定。并且系统总的水力停留时间比现有文献报道的短，各项出水指标均满足《污水综合排放标准》(GB8978—1996)一级排放标准要求。
权利要求书
1.煤气化废水深度处理系统，其特征在于由依次相连的二级内循环UASB-ABFB反应器，预混罐，提升泵和臭氧氧化塔组成。
2.如权利要求1所述的煤气化废水深度处理系统，其特征在于所述的二级内循环UASB-ABFB反应器是由UASB反应器，ABFB反应器和内循环系统组成。
3. 如权利要求2所述的煤气化废水深度处理系统，其特征在于所述的UASB反应器包括圆柱形主体和均设在上部的三相分离器组成。
4. 如权利要求2所述的煤气化废水深度处理系统，其特征在于所述的ABFB反应器为矩形，其内均匀设置了两个垂直的折流板。
说明书
煤气化废水深度处理系统
技术领域
本发明涉及一种废水的处理系统。
背景技术
煤化工企业排放废水以高浓度煤气洗涤废水为主，COD Cr一般在5 000mg/L左右，氨氮在200～500mg/L，废水含有酚类、多环芳香族化合物及含氮、氧、硫的杂环化合物等有机污染物,是一种典型的难降解有机工业废水。单一废水处理单元难以同时有效脱除上述污染物。
发明内容
本发明旨在提供一种使出水能满足《污水综合排放标准》(GB 8978—1996)一级标准要求的煤气化废水深度处理系统。
本发明所述的煤气化废水深度处理系统，由依次相连的二级内循环UASB-ABFB反应器，预混罐，提升泵和臭氧氧化塔组成。
优选地，所述的二级内循环UASB-ABFB反应器是由UASB反应器，ABFB反应器和内循环系统组成。
更优选地，所述的UASB反应器包括圆柱形主体和均设在上部的三相分离器组成。
或者更优选地，所述的ABFB反应器为矩形，其内均匀设置了两个垂直的折流板。
本发明所述的系统对煤化工废水的处理效果好，系统运行稳定。并且系统总的水力停留时间比现有文献报道的短，各项出水指标均满足《污水综合排放标准》(GB 8978—1996)一级排放标准要求。
附图说明

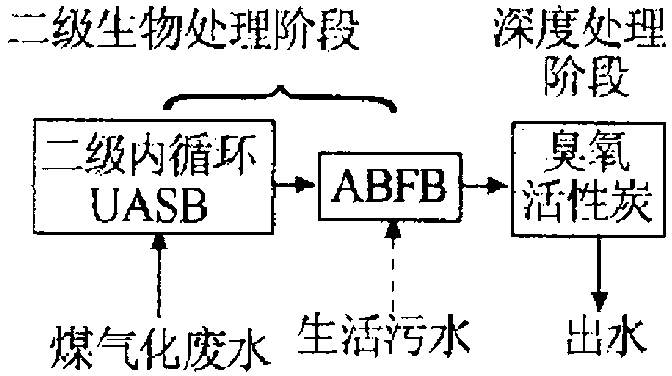

图1为实施例一的结构示意图。
具体实施方式
如图1所示，本发明的煤气化废水深度处理系统，由依次相连的二级内循环UASB-ABFB反应器，预混罐，提升泵和臭氧氧化塔组成。
其中二级内循环UASB-ABFB反应器是由UASB反应器，ABFB反应器和内循环系统组成。UASB反应器主体分别由D 20 cm×120 cm、D 25 cm×120 cm的圆形有机玻璃柱制成，上部均设三相分离器，有效容积分别为35、55 L，为保持反应器内温度。外壁裹有保温材料并设有恒温设施。运行条件为(30±2)℃，pH控制在7.3～8.0，HRT分别为8、12.5 h。
ABFB反应器为矩形有机玻璃反应器，尺寸为45 cm×25 cm×38 cm，反应器中均匀分布两个垂直折流板，废水在反应器内沿折流板作上下折流流动。整个反应器相当于3个完全混合的反应器串联在一起，采用立方体聚乙烯(PE)多孔填料为生物载体，反应器底部鼓风曝气提供载体流化动力和反应耗氧。运行条件为(30±2)℃，pH控制在6.8～7.5，HRT为8h，D0控制在1.0mg/L。
二级内循环UASB-ABFB反应器出水首先进入预混罐内进行臭氧预曝气，以020RB—X20小型水冷臭氧发生器为气源。溶解一定浓度臭氧的废水再经提升泵进人臭氧氧化塔，调节流量可控制空速，塔内装填活性炭。氧化塔尺寸为D20cm×100 cm.填料装填体积为20L。
