申请日2013.10.13
公开(公告)日2014.01.22
IPC分类号C02F9/04
摘要

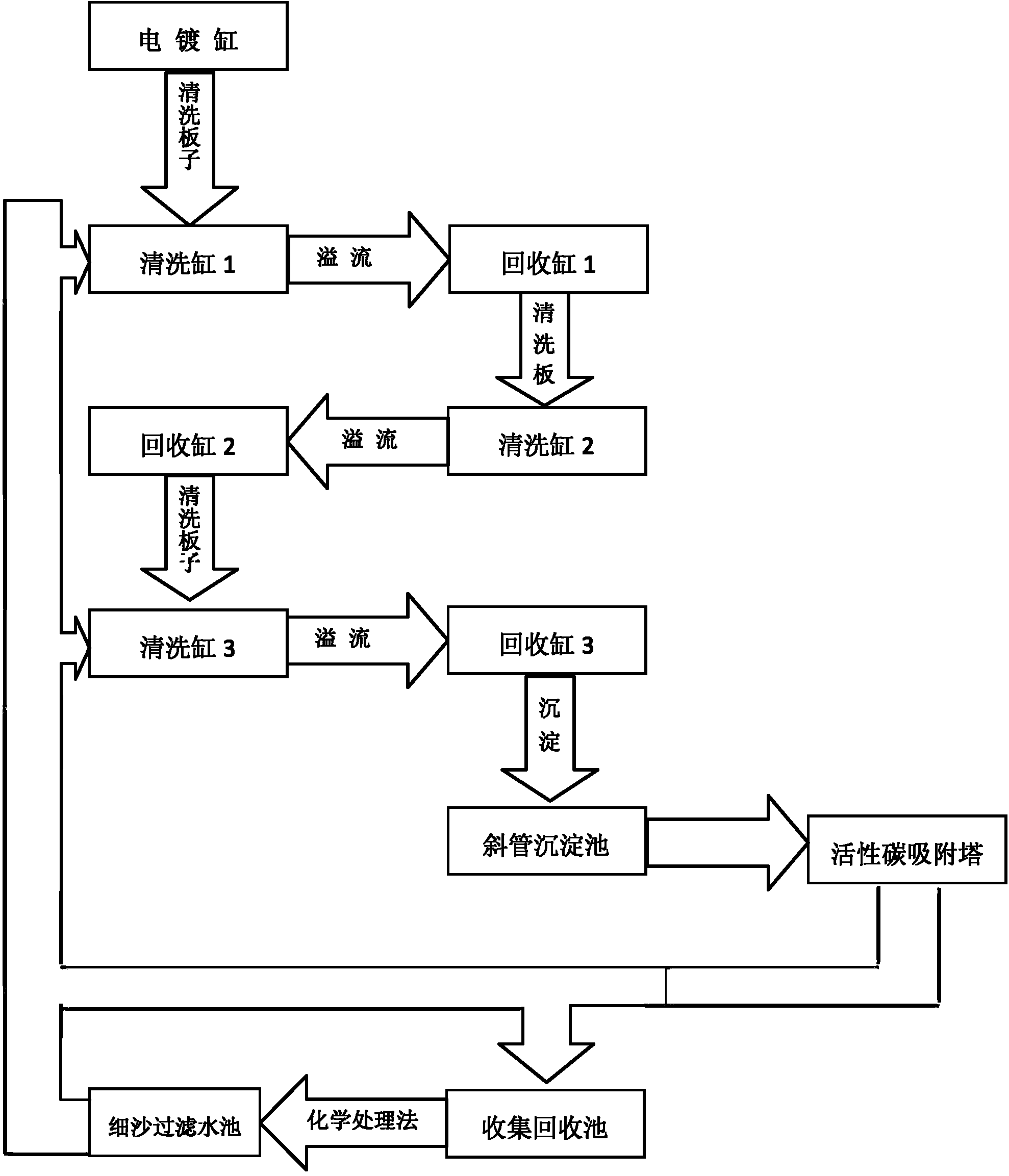

本发明公开了高频电路板电镀废水化学处理水的回用装置，它的电镀缸的出水口依次与清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ和回收缸Ⅲ连通，回收缸Ⅲ的输出口与斜管沉淀池的入口相连通，斜管沉淀池的出口与活性碳吸附塔的输入口相连通，活性碳吸附塔的输出口分为两条支路，一条支路与收集回收池的输入口连通，收集回收池的输出口与细沙过滤水池输入口连通，细沙过滤水池的输入口分别与清洗缸Ⅰ和清洗缸Ⅲ回流口连通，另一条支路也与清洗缸Ⅰ和清洗缸Ⅲ回流口连通。
权利要求书
1.一种高频电路板电镀废水化学处理水的回用装置，其特征是它包括电镀 缸、清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ、回收缸Ⅲ、斜管 沉淀池、活性碳吸附塔、收集回收池和细沙过滤水池，电镀缸的出水口依次与 清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ和回收缸Ⅲ连通，回收 缸Ⅲ的输出口与斜管沉淀池的入口相连通，斜管沉淀池的出口与活性碳吸附塔 的输入口相连通，活性碳吸附塔的输出口分为两条支路，一条支路与收集回收 池的输入口连通，收集回收池的输出口与细沙过滤水池输入口连通，细沙过滤 水池的输入口分别与清洗缸Ⅰ和清洗缸Ⅲ回流口连通，另一条支路也与清洗缸 Ⅰ和清洗缸Ⅲ回流口连通。
2.根据权利要求1所述的高频电路板电镀废水化学处理水的回用装置，其 特征是所述的电镀缸与清洗缸Ⅰ之间设有清洗板Ⅰ。
3.根据权利要求1所述的高频电路板电镀废水化学处理水的回用装置，其 特征是所述的回收缸Ⅰ与清洗缸Ⅱ之间设有清洗板Ⅱ。
4.根据权利要求1所述的高频电路板电镀废水化学处理水的回用装置，其 特征是所述的回收缸Ⅱ与清洗缸Ⅲ之间设有清洗板Ⅲ。
说明书
高频电路板电镀废水化学处理水的回用装置
技术领域
本发明涉及电镀废水的化学处理，尤其是一种高频电路板电镀废水化学处 理水的回用装置。
背景技术
节能减排技术是当前电路板行业的前沿技术，电路板电镀废水现用装置对 处理不同废水(镀铜、镀锡等)要用到不同的物料(比如膜分离技术要用到不 同的生物膜，每种生物膜的价格相当昂贵)要加多套反渗透系统，并定期换膜， 导致运行废水处理设备的成本较大，高频电路板电镀工艺简单，工艺时间短， 产生的废水如利用废水处理设备处理，成本较高，水还无法回用。
发明内容
本发明提供了一种高频电路板电镀废水化学处理水的回用装置，它能使高 频电路板电镀清洗工序产生的废水做到零排放或微排放，通过本发明方法处理 后，水可以再次回用，达到减少废水用量70%-80%，减少污水处理量50%-60 %，运行成本比其他废水处理方法能降低90%。
本发明采用了以下技术方案：一种高频电路板电镀废水化学处理水的回用 装置，其特征是它包括电镀缸、清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、 清洗缸Ⅲ、回收缸Ⅲ、斜管沉淀池、活性碳吸附塔、收集回收池和细沙过滤水 池，电镀缸的出水口依次与清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗 缸Ⅲ和回收缸Ⅲ连通，回收缸Ⅲ的输出口与斜管沉淀池的入口相连通，斜管沉 淀池的出口与活性碳吸附塔的输入口相连通，活性碳吸附塔的输出口分为两条 支路，一条支路与收集回收池的输入口连通，收集回收池的输出口与细沙过滤 水池输入口连通，细沙过滤水池的输入口分别与清洗缸Ⅰ和清洗缸Ⅲ回流口连 通，另一条支路也与清洗缸Ⅰ和清洗缸Ⅲ回流口连通。
所述的电镀缸与清洗缸Ⅰ之间设有清洗板Ⅰ。所述的回收缸Ⅰ与清洗缸Ⅱ 之间设有清洗板Ⅱ。所述的回收缸Ⅱ与清洗缸Ⅲ之间设有清洗板Ⅲ。
本发明具有以下有益效果：采用了以上技术方案后，本发明能使高频电路 板电镀清洗工序产生的废水做到零排放或微排放，在不经过污水处理系统的情 况下，水可以再次回用，达到减少废水用量70%-80%，减少污水处理量50% -60%，运行成本比其他废水处理方法能降低90%，回用水制备使用的酸碱再用 于污水处理，不产生费用，清洗缸中清洗水多次循环使用后，在重金属富集到 一定浓度后(不符合清洗水标准)将清洗缸中的废水通过斜管沉淀，活性碳吸 附后排至收集回收池，采用化学法进行处理，处理后的清洗液经细沙过滤可以 再次使用，从而达到了电镀废水零排放的目的。
