申请日2014.11.07
公开(公告)日2015.01.28
IPC分类号C02F1/00
摘要
本发明提供了一种拼装式污水处理设备用的外墙单元，包括第一矩形板、四个等腰梯形板和至少二个第二矩形板，所述第一矩形板的四个边分别与所述四个等腰梯形板的上底连为一体，每个所述第二矩形板的一条长边分别与一个所述等腰梯形板的下底连为一体，所述等腰梯形板与所述第一矩形板具有夹角，这种拼装式污水处理设备用的外墙单元可以根据污水处理量灵活拼装成相应规模的污水处理设备的箱体，箱体结构稳固，拆卸亦非常方便，广泛用于污水处理系统的构建与应用，通过螺栓固定，不易损坏，维修起来十分方便，材料用量相对过往的焊接组装形式的污水处理成套设备节省40%以上，具有投资小、不受运输条件的限制、建设周期短等优点。
权利要求书
1.一种拼装式污水处理设备用的外墙单元，其特征在于：包括第一矩形板、四个等腰梯形板和至少二个第二矩形板，所述第一矩形板的四个边分别与所述四个等腰梯形板的上底连为一体，每个所述第二矩形板的一条长边分别与一个所述等腰梯形板的下底连为一体，所述等腰梯形板与所述第一矩形板具有夹角，所述第二矩形板垂直于所述第一矩形板。
2.如权利要求1所述的拼装式污水处理设备用的外墙单元，其特征在于：所述等腰梯形板与所述第一矩形板的夹角为45°。
3.如权利要求2所述的拼装式污水处理设备用的外墙单元，其特征在于：所述等腰梯形板上开设有若干个第一通孔。
4.如权利要求1所述的拼装式污水处理设备用的外墙单元，其特征在于：所述第二矩形板上开设有若干个第二通孔。
5.如权利要求1所述的拼装式污水处理设备用的外墙单元，其特征在于：所述第二矩形板的数量为四个。
6.如权利要求1所述的拼装式污水处理设备用的外墙单元，其特征在于：由不饱和聚酯树脂和无碱无捻玻璃纤维纱通过SMC模压制成。
说明书
拼装式污水处理设备用的外墙单元
技术领域
本发明涉及污水处理技术领域，尤其涉及一种拼装式污水处理设备用的外墙单元，可根据不同的污水处理规模，灵活搭建，组装成污水处理设备的箱体。
背景技术
传统的污水处理成套设备一般采用集成化组合方式，在一定程度上减少空间需求，自动化程度高，操作方便，管理简单，处理效果稳定，根据需要，可调整溶气压力和溶气水回流比，可根据不同的水质及工艺要求提供单溶气装置或双溶气装置。但是由于是集成化组合方式，出厂时箱体和箱体内部的骨架就已经组装完毕，并且通过焊接进行了固定，这样便无法根据处理水量的需要再进行扩容，组装后设备体积较大，远程运输十分不便，而且焊缝在运输、安装和长期使用中容易损坏，造成脱焊，维修起来不方便，材料也用量较大，造成重量过大，大大的增加了运输和异地安装难度和成本。
发明内容
本发明要解决的技术问题是：为了解决现有技术中的污水处理成套设备采用集成化组合方式，焊缝已损坏、维修不便、运输和异地安装的难度较大、成本较高的问题，本发明提供了一种拼装式污水处理设备用的外墙单元可根据不同规模现场灵活组装来解决上述问题。

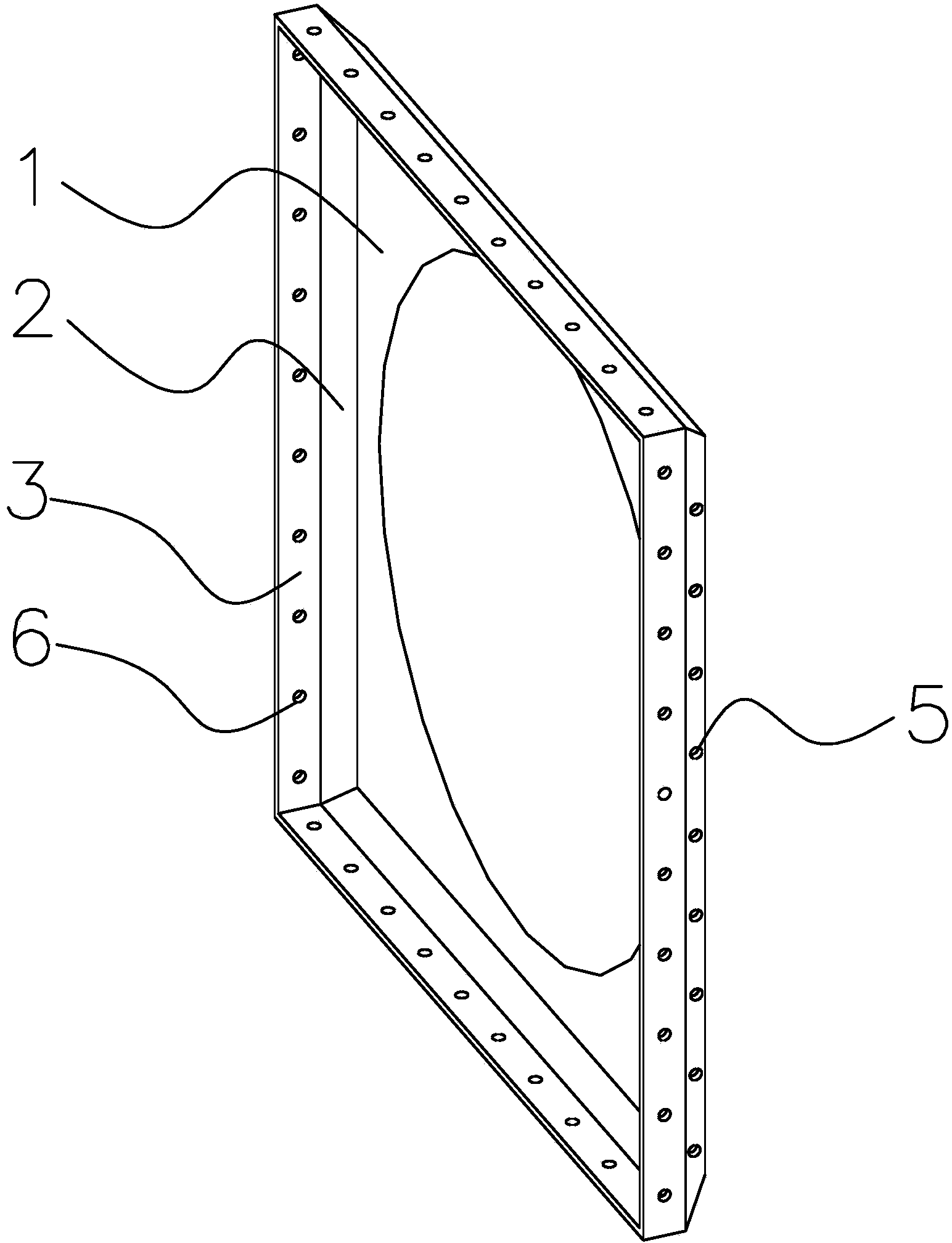

本发明解决其技术问题所采用的技术方案是：一种拼装式污水处理设备用的外墙单元，包括第一矩形板、四个等腰梯形板和至少二个第二矩形板，所述第一矩形板的四个边分别与所述四个等腰梯形板的上底连为一体，每个所述第二矩形板的一条长边分别与一个所述等腰梯形板的下底连为一体，所述等腰梯形板与所述第一矩形板具有夹角，所述第二矩形板垂直于所述第一矩形板。
作为优选，所述等腰梯形板与所述第一矩形板的夹角为45°。
具体的，所述等腰梯形板上开设有若干个第一通孔。
具体的，所述第二矩形板上开设有若干个第二通孔。
作为优选，所述第二矩形板的数量为四个。
具体的，由不饱和聚酯树脂和无碱无捻玻璃纤维纱通过SMC模压制成。
本发明的有益效果是，这种拼装式污水处理设备用的外墙单元可以根据污水处理量灵活拼装成相应规模的污水处理设备的箱体，箱体结构稳固，拆卸亦非常方便，适用于各种污水处理工艺的壳体装配，拼装体积可以从几个立方到几千个立方，广泛用于污水处理系统的构建与应用，通过螺栓固定，不易损坏，维修起来十分方便，材料用量相对过往的焊接组装形式的污水处理成套设备节省40%以上，具有投资小、不受运输条件的限制、建设周期短等优点。
