申请日2014.11.08
公开(公告)日2015.04.29
IPC分类号B01D36/04
摘要
本实用新型提供一种皮渣废水混合物分离排除装置，该装置由底面、安装于底面的轮子、前、后、左、右四个侧面和安装于后侧面的推手组成;所述底面和前、后、左、右四个侧面组成倒锥体结构，底面和前侧面上安装有过滤板，所述左、右、后侧面上均设置有盘旋凹槽，该盘旋凹槽沿底面方向盘旋向下，在所述四个侧面上部安装有管道固定装置;该实用新型设计新颖，利用离心分离混合物的原理，巧妙地解决了目前葡萄酒生产清洗环节所造成的由于排除混合皮渣废水而造成的易堵塞地沟和下水道出口的问题，提高发酵罐和葡萄管道清洗效率，降低工人的劳动强度;该实用新型经济效益和社会效益明显。
权利要求书

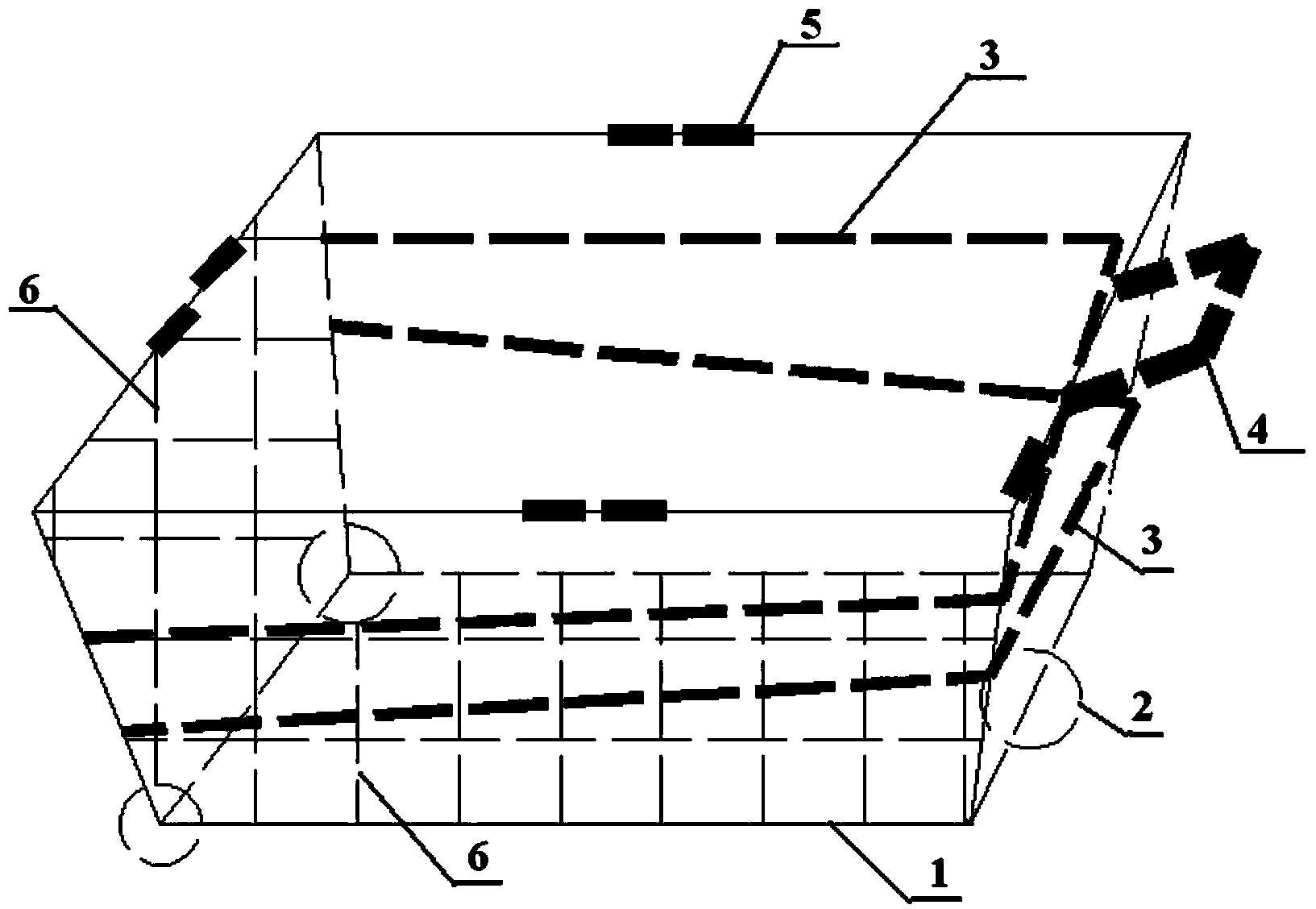

1.一种皮渣废水混合物分离排除装置，由底面(7)、安装于底面的轮子(2)、前侧面(10)、后侧面(11)、左侧面(8)、右侧面(9)和安装于后侧面的推手(4)组成，其特征在于：所述底面(7)和前侧面(10)、后侧面(11)、左侧面(8)和右侧面(9)组成倒锥体结构，底面(7)和前侧面(10)上安装有过滤板(6)，所述左侧面(8)、右侧面(9)和后侧面(11)上均设置有盘旋凹槽(3)，所述盘旋凹槽(3)沿底面(7)方向盘旋向下，所述前侧面(10)、后侧面(11)、左侧面(8)和右侧面(9)上部安装有管道固定装置(5)。
2.根据权利要求1所述的皮渣废水混合物分离排除装置，其特征在于：所述底面(7)与左侧面(8)和右侧面(9)之间有活动销(18)连接。
3.根据权利要求1或2任意一项权利要求所述的皮渣废水混合物分离排除装置，其特征在于：所述轮子(2)的数量为3个。
4.根据权利要求3所述的皮渣废水混合物分离排除装置，其特征在于：所述左侧面(9)、右侧面(10)和后侧面(11)上均安装有过滤板(6)。
5.根据权利要求1、2或4任意一项权利要求所述的皮渣废水混合物分离排除装置，其特征在于：所述管道固定装置(5)为弯管，该弯管一端有接口与管道连接，另一端朝向所述皮渣废水混合物快速分离排除装置的内壁。
说明书
一种皮渣废水混合物分离排除装置
技术领域
本实用新型涉及一种分离装置，特别涉及一种皮渣废水混合物分离排除装置。
背景技术
目前，我国葡萄酒的年产量在80万吨左右，已成世界重要的葡萄酒生产国和消费国，随着国民经济的持续发展和人民生活水平的逐步提高，我国的葡萄酒生产量将持续增长。
葡萄酒是利用葡萄为原料通过复杂的物理和化学反应而得到的，一般葡萄酒的出酒率在70%左右，也就是1吨葡萄能酿造0.7吨葡萄酒，其余0.3吨为葡萄皮渣、葡萄籽等固体废弃物。红葡萄酒的发酵采用浸渍发酵，当发酵结束酒液分离时，会产生大量的皮渣，需要将这些皮渣从发酵罐中清理出去以进行进一步的压榨处理;白葡萄酒发酵一般采用纯汁发酵，在发酵前先经过气囊压榨，然后将汁液输送到发酵罐中进行发酵，同时气囊压榨机排除皮渣，然后进行清洗。
发酵结束后需要及时对发酵罐和气囊压榨机进行清洗以备消除污染和备用;由于在清理皮渣时不可能完全清理干净，所以清洗发酵罐、皮囊压榨机和葡萄输送管道时，清洗废水中含有大量的固体废弃物，在清洗后排放清洗废水时，容易导致堵塞地沟和下水道出口。
目前对这个问题的解决办法是：依靠人力及时清除附在地沟盖上的皮渣，但是这不仅提高了工人的劳动强度，而且降低了清洗效率，影响了发酵工作的正常进行。
实用新型内容
为了实现葡萄酒生产中清洗废水的快速排放，本实用新型提供一种皮渣废水混合物分离排除装置，以解决目前葡萄酒生产清洗环节所造成的由于排除废水而造成的易堵塞地沟和下水道出口的问题，提高发酵罐清洗效率，降低工人的劳动强度。
本实用新型的总体构思是：利用离心分离混合物的原理，将皮渣废水混合物快速分离排除装置设置成倒锥体结构，同时在所述装置的左、右、后侧面上均设置有盘旋凹槽，使其形成一个离心装置;将所述排除装置通过管道和螺杆泵与待清洗发酵罐或气囊压榨机连接起来，利用螺杆泵泵送力，使皮渣混合废水沿着盘旋凹槽在排除装置内部快速旋转，形成离心作用，将废渣与水快速分离，水沿着过滤板流出，废渣最终留在底部;待清洗废水排除完毕，然后再排除固体。
本实用新型所采用的技术方案是：一种皮渣废水混合物分离排除装置，该装置由底面、安装于底面的轮子、前、后、左、右四个侧面和安装于后侧面的推手组成;所述底面和前、后、左、右四个侧面组成倒锥体结构，底面和前侧面上安装有过滤板，所述左、右、后侧面上均设置有盘旋凹槽，该盘旋凹槽沿底面方向盘旋向下，在所述四个侧面上部安装有管道固定装置。
进一步，所述皮渣废水混合物分离排除装置的底面与左右侧面之间有活动销连接。当废水排除完全后，将皮渣废水混合物快速分离排除装置移动到合适位置，打开活动销，可快速便捷地排除皮渣固体废弃物;提高发酵罐清洗效率，降低工人的劳动强度。
进一步，所述皮渣废水混合物分离排除装置轮子的数量为3个。即可以加强整个装置的离心作用，同时可以节约装置的制造成本。
进一步，所述皮渣废水混合物分离排除装置的前、后、左三个侧面均安装有过滤板。加速了废水中水和皮渣固体废弃物的分离速度，提高了效率。
进一步，所述管道固定装置为弯管，该弯管一端有接口与管道连接，另一端朝向所述皮渣废水混合物快速分离排除装置的内壁，具有快速连接管道，提高工作效率的作用，同时调整好弯管的角度，有利于发挥最大的离心作用，加速皮渣废水混合物的分离效率。
与现有技术相比，本实用新型的有益效果是：
通过将皮渣废水混合物分离排除装置设置成倒锥体结构，同时在所述装置的左、前、后侧面上均设置有盘旋凹槽，使其形成一个离心装置，这些有利于清洗废水的固液分离和水的快速排除;
通过在所述排除装置的底面与左右侧面之间设置活动销，可快速便捷地排除皮渣固体废弃物;提高发酵罐清洗效率，降低工人的劳动强度;
通过将所述排除装置的轮子设置为3个，可加强整个装置的离心作用，同时节约装置的制造成本;
通过将所述排除装置的前、后、左三个侧面均安装有过滤板，加速了废水中水和皮渣固体废弃物的分离速度，提高了效率。
通过设置弯管，具有快速连接管道，提高工作效率的作用;同时调整好弯管的角度，有利于发挥最大的离心作用，加速皮渣废水混合物的分离效率。
本实用新型设计新颖巧妙，利用离心分离混合物的原理，巧妙地解决了目前葡萄酒生产清洗环节所造成的由于排除废水而造成的易堵塞地沟和下水道出口的问题，提高发 酵罐清洗效率，降低工人的劳动强度;该实用新型经济效益和社会效益明显。
