申请日2013.09.29
公开(公告)日2014.04.02
IPC分类号C02F3/32; H01M8/16; C02F3/34
摘要
本实用新型公开了一种用于污水净化和同步持续产电的装置，下行流池与上行流池通过湿地内部隔墙分隔成两个区间，下行流池和上行流池的底部通过下、上行流池连通，污水进水管与污水布配水管连接，阳极集电极一端埋入植物根系间，出水集水管位于上行流池导电填料层表面，穿过上行流池，上行流池密封盖位于出水集水管上部，阴极集电极一端埋入上行流池导电填料层中，另一端穿过上行流池密封盖，阳极集电极穿出下行流池导电填料层与导线相连，阴极集电极穿过上行流池密封盖的一端与导线相连，负载位于阳极集电极和阴极集电极之间，两端分别连接导线。实现污水的净化，通过产电微生物将太阳能转化为电能后加以回收利用;成为再生能源发电的一种模式。
权利要求书
1.一种用于污水净化和同步持续产电的装置，它包括下行流池(1)、上行流池(2)、湿地植物A(5)、下行流池导电填料层(7)、下行流池普通填料层(8)、上行流池普通填料层(12)、上行流池导电填料层(13)、阴极集电极(16)、阳极集电极(21)，其特征在于：下行流池(1)与上行流池(2)通过湿地内部隔墙(11)分隔成两个区间，下行流池(1)和上行流池(2)的底部通过下、上行流池底部连通层(9)连通，下行流池(1)内自上而下分别为湿地植物A(5)和湿地植物B(6)、污水布配水管(4)、下行流池导电填料层(7)、下行流池普通填料层(8)、下、上行流池底部连通层(9)，湿地植物A(5)和湿地植物B(6)栽种在下行流池导电填料层(7)中，湿地植物根系(10)分布于下行流池导电填料层(7)中，污水进水管(3)与污水布配水管(4)连接，阳极集电极(21)一端埋入植物根系(10)间，阳极集电极(21)另一端穿过下行流池导电填料层(7)，上行流池(2)内自下而上分别为下、上行流池底部连通层(9)、上行流池普通填料层(12)、上行流池导电填料层(13)、出水集水管(14)、密封盖(18)，出水集水管(14)位于上行流池导电填料层(13)表面，并穿过上行流池(2)外墙壁，密封盖(18)位于出水集水管(14)上部，密封盖(18)上有两个对称的气孔(15)，阴极集电极(16)一端埋入上行流池导电填料层(13)中，上行流池导电填料层(13)另一端穿过密封盖(18)，并用密封塞(17)密封，阳极集电极(21)穿出下行流池导电填料层(7)的一端与导线(19)相连，阴极集电极(16)穿过密封盖(18)的一端与导线(19)相连，负载(20)位于阳极集电极(21)和阴极集电极(16)之间，两端分别连接导线(19)。
2.根据权利要求1所述的一种用于污水净化和同步持续产电的装置，其特征在于：所述的湿地植物A(5)和湿地植物B(6)为千屈菜、茭白、美人蕉、水田茅、大米草、野古草、菖蒲、芦苇、象草、花叶芦荻、鸢尾中的任意一种。
3.根据权利要求1所述的一种用于污水净化和同步持续产电的装置，其特征在于：所述的阳极集电极(21)和阴极集电极(16)的材质为碳棒或石墨棒。
4.根据权利要求1所述的一种用于污水净化和同步持续产电的装置，其特征在于：所述的密封盖(18)置于上行流池(2)顶部，距离出水集水管(14)上方5-8cm高。
5.根据权利要求1所述的一种用于污水净化和同步持续产电的装置，其特征在于：所述的下行流池(1)为1.5m×1.0m×0.8m的水泥池，下行流池(1)底层的下、上行流池底部连通层(9)填充粒径为0.5-1cm的砾石，厚度为10cm;下行流池(1)中层的下行流池普通填料层(8)填充粒径为3-5mm的砂，厚度为15cm;下行流池(1)上层的下行流池导电填料层(7)填充粒径为0.5-2mm的颗粒活性炭，厚度为30cm，填充密度为0.45-0.55g/cm3。
6.根据权利要求1所述的一种用于污水净化和同步持续产电的装置，其特征在于：上行流池(2)为0.5m×1.0m×0.8m的水泥池，上行流池(2)底层的下、上行流池底部连通层(9)填充粒径为0.5-1cm的砾石，厚度为10cm;上行流池(2)中层的上行流池普通填料层(12)填充粒径为3-5mm的砂，厚度为15cm;上行流池(2)上层的上行流池导电填料层(13)填充粒径为0.5-2mm的颗粒活性炭，厚度为20cm，填充密度为0.45-0.55g/cm3。
说明书
一种用于污水净化并同步持续产电的装置
技术领域
本实用新型属于水处理技术和新能源领域，具体涉及一种用于污水净化并同步产电的装 置，尤其涉及人工湿地生态工程技术在净化污水的同时通过湿地中的植物和微生物将太阳能、 化学能转换为电能的应用。
背景技术
能源危机和环境污染以及由此产生的社会、气候问题等已经成为全世界关注的焦点。以 “减量化、资源化和再利用”为原则发展清洁能源和循环经济，是建设资源节约型、环境友 好型社会和实现可持续发展的重要途径。开发、利用以太阳能、核能、风能、生物质能为主 的清洁能源是替代传统能源，解决能源危机的必然选择，也是我国未来能源发展的战略要求。
微生物太阳能电池作为一种将太阳能直接转化为电能的技术是最近几年发展起来的，通 过高等植物或光合微生物在太阳光照射下进行光合作用，产生的有机物质进一步被微生物燃 料电池转化成电能(D.P.B.T.B.Strik,H.V.M.Hamelers,and C.J.N.Buisman,Solar Energy Powered Microbial Fuel Cell with a Reversible Bioelectrode,in Environmental Science& Technology,2010,pp.532-537;D.P.B.T.B.Strik,R.A.Timmers,M.Helder,K.J.J.Steinbusch, H.V.M.Hamelers,and C.J.N.Buisman,Microbial solar cells:applying photosynthetic and electrochemically active organisms,in Trends in Biotechnology,2011,pp.41-49.)。
人工湿地是模仿自然生态系统基础上的强化和改造，利用不同自然条件下水生生物多样 性进行群落时空优化的污水净化系统，是最接近自然的人工生态系统之一，是植物的温床(吴 振斌,复合垂直流人工湿地,科学出版社,北京,2008.)。根据最新的调查统计，截止到2010 年，在欧洲至少有1200座处理城市污水的人工湿地，北美地区有超过1500座处理城市污水 和多种工业废水的湿地系统(Knight R L,and K.R.H,Constructed treatment wetlands-a global technology,in water21,2000,pp.57-58;J.Vymazal,Constructed Wetlands for Wastewater Treatment:Five Decades of Experience,in Environmental Science&Technology,2011,pp. 61-69.);在我国，已经建造与运行的各类人工湿地约有700例，而且处理规模和数量均呈现 逐年上升趋势(T.Zhang,D.Xu,F.He,Y.Zhang,and Z.Wu,Application of constructed wetland for water pollution control in China during1990-2010,in Ecological Engineering,2012,pp. 189-197.)。复合垂直流人工湿地(IVCW)(专利号：ZL00114693.9)采用独特的下行、水平、 上行结构，以低廉的投资运行成本、较高的N、P去除率、简单的管理维护、较好的生态环 境效益等诸多优势广泛应用于污水的处理或受污染水体的修复中。
人工湿地与微生物太阳能电池可通过湿地植物、微生物、基质、电极实现一体化结合， 形成湿地-微生物太阳能电池(CW-MSC)耦合系统，可利用湿地植物光合作用将太阳能直接 转化为电能，在污水净化同时回收电能，将成为分散式持续可再生能源发电的一种新模式， 具有良好的发展前景。
发明内容
本实用新型的目的是在于提供了一种用于污水净化和同步持续产电的装置，该装置可实 现污水的净化，并以污水中的有机物以及湿地植物根系分泌的有机物作为营养，通过产电微 生物将太阳能转化为电能后加以回收利用;可成为分散式持续可再生能源发电的一种模式。
为了实现上述的目的，本实用新型采用以下技术措施：
技术方案：本实用新型的核心由一种垂直流人工湿地(IVCW)与电极、外接负载电路等 微生物燃料电池组件通过一定方式组合，形成IVCW-MSC耦合系统。通过结构和工艺的优 化配置，实现净化污水与产电同步进行。

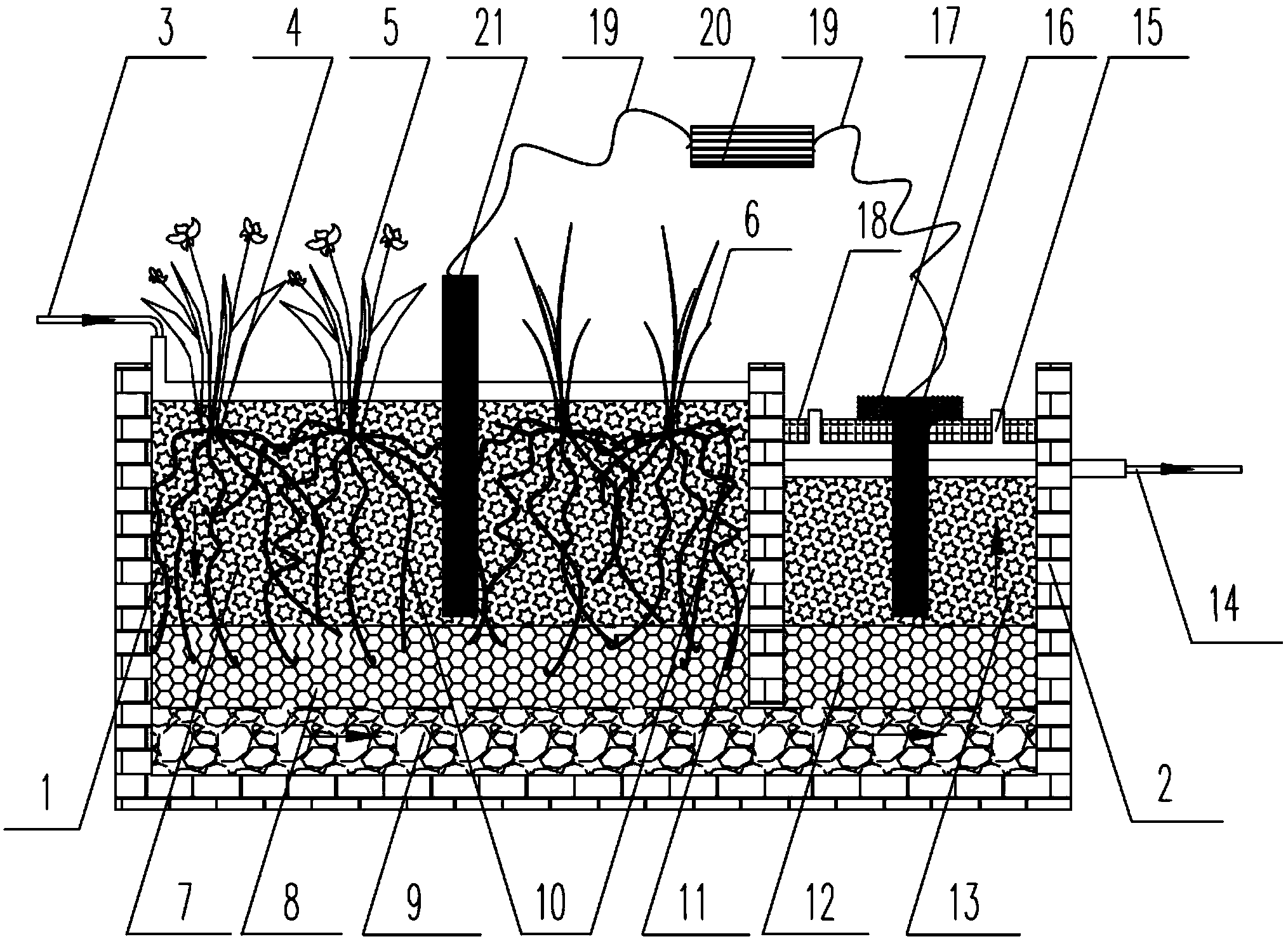

一种用于污水净化和同步持续产电的装置，它由下行流池、上行流池、污水进水管、污 水布配水管、湿地植物A、湿地植物B、下行流池导电填料层(阳极区)、下行流池普通填 料层、下、上行流池底部连通层、湿地植物根系、湿地内部隔墙、上行流池普通填料层、上 行流池导电填料层(阴极区)、出水集水管、气孔、阴极集电极、密封塞、密封盖、连接导 线、负载、阳极集电极组成。其连接关系是：下行流池与上行流池通过湿地内部隔墙分隔成 两个相对独立的区间，下行流池和上行流池的底部通过下、上行流池底部连通层连通。下行 流池内自上而下分别为湿地植物A和湿地植物B、污水布配水管、下行流池导电填料层(阳 极区)、下行流池普通填料层、下、上行流池底部连通层;湿地植物A和湿地植物B栽种在 下行流池导电填料层中，并且湿地植物根系主要生长分布于下行流池导电填料层中;污水进 水管与污水布配水管连接;阳极集电极一端埋入植物根系间，阳极集电极另一端穿过下行流 池导电填料层(阳极区)。上行流池内自下而上分别为下、上行流池底部连通层、上行流池 普通填料层、上行流池导电填料层(阴极区)、出水集水管、上行流池密封盖;出水集水管 位于上行流池导电填料层(阴极区)表面，并穿过上行流池外墙壁;上行流池密封盖位于出 水集水管上部一定位置处，上行流池密封盖上有两个对称的气孔。阴极集电极一端埋入上行 流池导电填料层(阴极区)中，上行流池导电填料层另一端穿过上行流池密封盖，并用密封 塞密封。阳极集电极穿出下行流池导电填料层(阳极区)的一端与导线相连，阴极集电极穿 过上行流池密封盖的一端与导线相连，负载位于阳极集电极和阴极集电极之间，两端分别连 接导线。
所述的下行流池为1.5m×1.0m×0.8m(长×宽×高)的水泥池。
所述的上行流池为0.5m×1.0m×0.8m(长×宽×高)的水泥池。
所述的下行流池底层为连通层，深10cm，填充粒径为0.5-1cm的砾石。
所述的下行流池中层为普通填料层，深15cm，填充粒径为3-5mm的砂。
所述的下行流池上层为导电填料层，深30cm，填充粒径为0.5-2mm的颗粒活性炭，填 充密度为0.45-0.55g/cm3，或者填充粒径为1-4mm的颗粒石墨，填充密度为1.8-2.0g/cm3。
所述的上行流池底层为连通层，深10cm，填充粒径为0.5-1cm的砾石。
所述的上行流池中层为普通填料层，深15cm，填充粒径为3-5mm的砂。
所述的上行流池上层为导电填料层，深20cm，填充粒径为0.5-2mm的颗粒活性炭，填 充密度为0.45-0.55g/cm3，或者填充粒径为1-4mm的颗粒石墨，填充密度为1.8-2.0g/cm3。
所述的下行流池中种植的湿地植物为千屈菜、茭白、美人蕉、水田茅、大米草、野古草、 菖蒲、芦苇、象草、花叶芦荻、鸢尾中的两种或多种。
所述的阳极集电极为碳棒或石墨，一端埋入下行流池导电填料层里，另一端穿出下行流 池导电填料层。
所述的阴极集电极为碳棒或石墨，一端埋入上行流池中间的导电填料层里，另一端穿过 上行流池密封盖，用密封塞密封。
所述的上行流池密封盖置于上行流池顶部，距离出水集水管上方5-8cm。以避免上行流 池表面填料与大气接触，保证上行流池的缺氧、厌氧性。
所述的上行流池密封塞为圆柱体，内部开孔，包裹住阴极集电极棒，材质可为橡胶、木 质。
所述气孔对称开在上行流池密封盖上，带孔帽。
所述的外接电路是用一根导线的一端连接到阳极集电极伸出填料的一端，导线的另一端 连接负载，负载的另一端连接另外一根导线，这根导线的另一端与阴极集电极穿出上行流池 密封盖的一端相连接。这些导线和负载将阳极集电极与阴极集电极连接起来形成的有电流、 电压的电路即为外接电路。
本实用新型与现有技术相比，具有以下优点和效果：
1、本装置将复合垂直流人工湿地的下行流池导电填料层用作阳极区，上行流池导电填 料层用作阴极区，在复合垂直流人工湿地内隔墙的作用下形成了阳极区和阴极区的自然分 隔。阴极区和阳极区不设置离子交换膜，利用复合垂直流人工湿地下行流池和上行流池底 部的连通层实现质子和其他离子随水流到达阴极区，避免了通常双室结构中因氢离子(H+) 以外的阳离子或氢氧根离子(OH-)以外的阴离子透过离子交换膜进入阴极而造成的阳极区 酸化、阴极区碱化的问题。进一步使得阳极区种植的植物不会因为阳极酸化而死亡，保证 了装置持续产电的性能。
2、本装置突破了传统微生物燃料电池结构上的阳极厌氧、阴极好氧设置，而是采用阳 极区种植植物形成敞开式好氧、局部缺氧、厌氧的环境;阴极区不种植物，形成封闭的厌 氧环境。非厌氧生物阳极以及厌氧生物阴极的设置不但可以利用植物根系沉积物作为电子 来源，还可通过阴极区硝酸盐代替氧作为电子受体，通过电化学生物反硝化菌对硝酸盐的 还原提高脱氮能力，可实现微生物在低碳源或无碳源条件下的硝酸盐去除。并且形成的厌 氧生物阴极可以避免由于氧气消耗电子导致库伦效率的下降。
3、本装置在下行流池导电填料层(阳极区)内种植高等水生植物，植物根际分泌的有 机沉积物可作为电子供体，在阳极区电化学活性菌催化下，产生电子。采用半连续运行方 式，可充分利用太阳能和生物质能。即白天有阳光时，采用分次间歇进水方式，充分利用 植物的光合作用，将太阳能转化成有机物的化学能，通过产电菌群将湿地植物根系分泌的 有机物(电子供体)氧化，产生电子。夜晚植物不进行光合作用时，采用连续进水方式， 有利于产电量的持续与稳定。对于具备分散难收集，水质水量波动大等特点的农村生活污 水，此种运行方式尤其适用，可实现分散处理并部分回收电能。
4、本装置可在污水净化同时持续产生并回收电能。人工湿地作为植物的温床，与MSC 结合后在实现将太阳能直接转化为电能的同时，可不占用农用耕地，还具有一定的生产能 力和景观美化性。该装置将太阳能转化为电能后加以回收利用，可成为分散式持续可再生 能源发电的一种新模式，具有良好的应用前景。
5、本装置可实现生物质产电，却不产生大量的温室气体CO2排放，因为系统中排放 的CO2又可被湿地植物重新利用于光合作用。真正实现了绿色能源的可再生、可持续和环 境友好性。
