申请号CN201320605160.X
申请日2013.09.29
公开(公告)号CN203513436U
公开(公告)日2014.04.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种高浓度有机废水处理回用装置，包括依次连接的调节池、吸附池、厌氧池、缺氧池以及污泥池，其特征在于，所述吸附池内设置有至少两个采用树脂材料制作而成的吸附网，所述吸附网的中间部位设置有一个开槽，通过所述开槽使得每两个所述吸附网呈“X”型交叉安装，所述污泥池通过一个闸门将所述污泥池分隔为上半池和下半池，所述上半池和下半池的侧边分别设置有一个废水出水口，所述下半池上还设置有一个污泥出口。本实用新型使得在排出污泥时，整个装置保持运行状态，降低装置关闭和重新开启带来的不便，提高装置的运转效率，且污泥收集操作简单，成本低廉。
权利要求书
1.一种高浓度有机废水处理回用装置，包括依次连接的调节池、吸附池、 厌氧池、缺氧池以及污泥池，其特征在于，所述吸附池内设置有至少两个采用 树脂材料制作而成的吸附网，所述吸附网的中间部位设置有一个开槽，通过所 述开槽使得每两个所述吸附网呈“X”型交叉安装，所述污泥池通过一个闸门 将所述污泥池分隔为上半池和下半池，所述上半池和下半池的侧边分别设置有 一个废水出水口，所述下半池还设置有一个污泥出口。
2.根据权利要求1所述的高浓度有机废水处理回用装置，其特征在于， 所述所述厌氧池中部设置有一个厌氧反应器，所述厌氧反应器为扁平状。
3.根据权利要求1所述的高浓度有机废水处理回用装置，其特征在于， 所述下半池的底部安置有至少一个污泥集槽。
4.根据权利要求1所述的高浓度有机废水处理回用装置，其特征在于， 所述闸门上设置有一个电动开关。
说明书
一种高浓度有机废水处理回用装置
【技术领域】
本实用新型涉及一种高浓度有机废水处理回用装置。
【背景技术】
高浓度有机废水主要具有以下特点：一是有机物浓度高，COD一般在2000 mg/L以上，有的甚至高达几万乃至几十万mg/L，相对而言，BOD较低，很多 废水BOD与COD的比值小于0.3。二是成分复杂，含有毒性物质废水中，有机 物以芳香族化合物和杂环化合物居多，还多含有硫化物、氮化物、重金属和有 毒有机物。三是色度高，有异味，有些废水散发出刺鼻恶臭，给周围环境造成 不良影响。四是具有强酸强碱性。
目前，高浓度有机废水处理普遍采取生化方法进行处理，设施存在占用面 积大，流程处理复杂，成本高昂的缺陷。
以上缺陷值得改进。
【实用新型内容】
为了克服现有技术的不足，本实用新型提供了一种高浓度有机废水处理 回用装置，包括依次连接的调节池、吸附池、厌氧池、缺氧池以及污泥池，所 述吸附池中设置有采用树脂材料制作而成，且呈“X”型布置的吸附网，所述 污泥池中通过一道闸门分割成上下半池，结构简单，成本低廉，装置的运转效 率高。

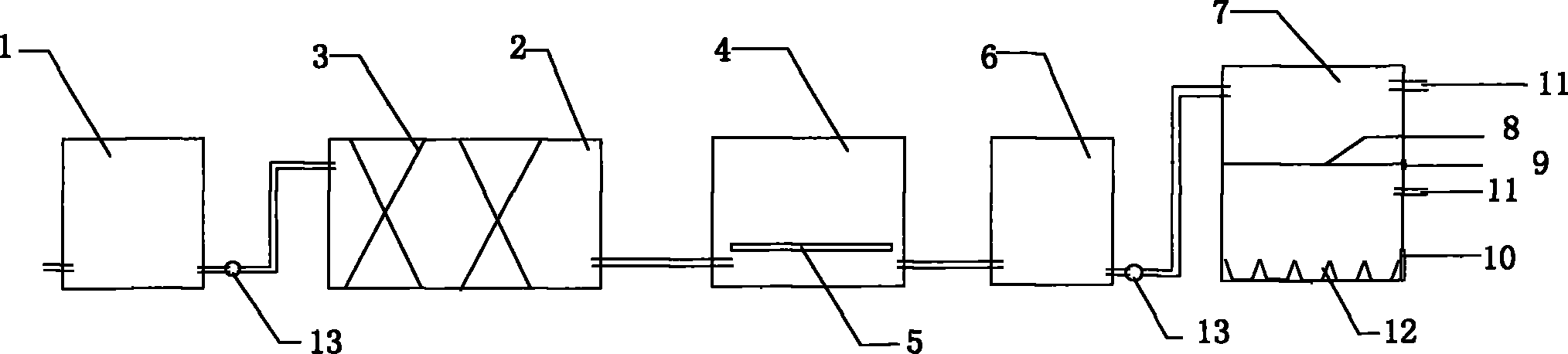

本实用新型技术方案如下所述：一种高浓度有机废水处理回用装置，包括 依次连接的调节池、吸附池、厌氧池、缺氧池以及污泥池，其特征在于，所述 吸附池内设置有至少两个采用树脂材料制作而成的吸附网，所述吸附网的中间 部位设置有一个开槽，通过所述开槽使得每两个所述吸附网呈“X”型交叉安 装，所述污泥池通过一个闸门将所述污泥池分隔为上半池和下半池，所述上半 池和下半池的侧边分别设置有一个废水出水口，所述下半池还设置有一个污泥 出口。
实现本实用新型的技术方案进一步包括，所述所述厌氧池中部设置有一个 厌氧反应器，所述厌氧反应器为扁平状。
实现本实用新型的技术方案进一步包括，所述下半池的底部安置有至少一 个污泥集槽。
实现本实用新型的技术方案进一步包括，所述闸门上设置有一个电动开 关。
根据上述结构的本实用新型，其有益效果在于，所述吸附池内的所述吸附 网采用树脂材料制作而成，且每两个所述吸附网呈“X”型布置，使得废水在 流经所述吸附网时，废水在“X”型结构中多次来回接触，能够与所述吸附网 有最长的接触时间，增强吸附效果;同时在所述污泥池中，通过一道闸门将所 述污泥池分成上下半池，当将闸门关闭时，在上半池中，废水继续流入，同时， 将下半池中的废水排出后，打开污泥出口，将收集污泥沉淀的污泥集槽取出后， 重新换入清洗过的污泥集槽，然后关上污泥出口，打开闸门，使得上半池和下 半池相通，使得在排出污泥时，整个装置保持运行状态，降低装置关闭和重新 开启带来的不便，提高回用装置的运转效率，且污泥收集操作简单，成本低廉。
