申请日2013.10.14
公开(公告)日2015.04.29
IPC分类号C02F11/04
摘要

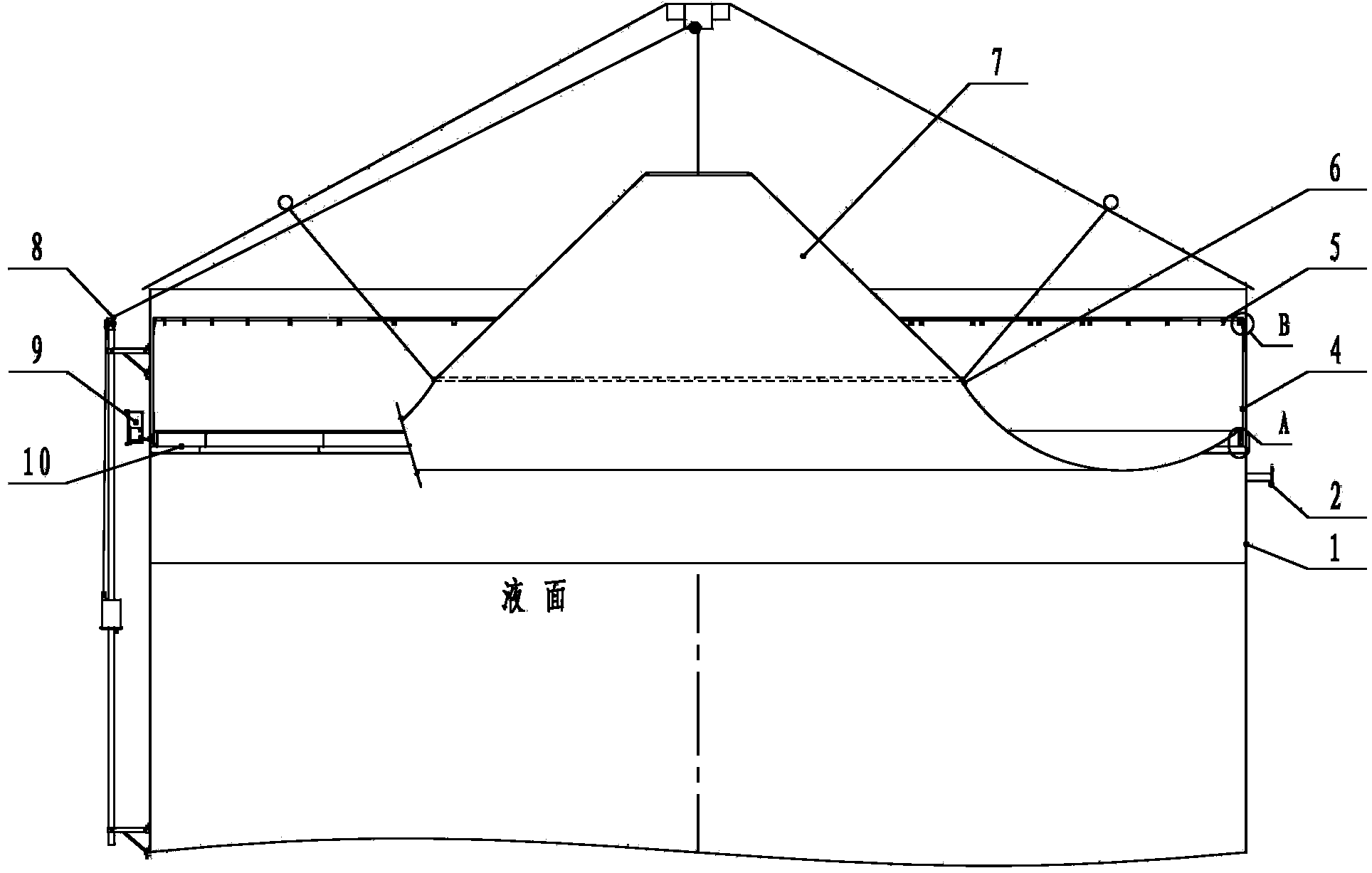

本发明公开了一种污泥厌氧消化装置的气柜密封结构，属于厌氧发酵装置技术领域。气柜密封结构包括柔性气囊7、水环槽10、绳索4、气柜位置指示装置8、吊架5;其中：水环槽10沿污泥厌氧消化装置内壁的圆周方向首尾相接、水平固定在内壁上，水环槽10内注满水后沿内壁形成一个水环;吊架5位于水环槽10的上部，并沿罐体1内壁圆周方向首尾相接水平固定在内壁上;柔性气囊7通过绳索4与气柜位置指示装置8相连，柔性气囊7的底部在水环槽10中。本发明与现有技术相比：具有具有结构简单、安装维修方便、密封性能好、调整方便等优点。
权利要求书
1.一种污泥厌氧消化装置的气柜密封结构，其特征在于：所述气柜 密封结构包括柔性气囊(7)、水环槽(10)、绳索(4)、气柜位置指示装置(8)、 吊架(5)、水环槽补水器(9);其中：
水环槽(10)沿污泥厌氧消化装置内壁的圆周方向首尾相接、水平固定 在内壁上，水环槽(10)内注满水后沿内壁形成一个水环;
吊架(5)位于水环槽(10)的上部，并沿罐体(1)内壁圆周方向首尾相接水 平固定在内壁上;
柔性气囊(7)通过绳索(4)与气柜位置指示装置(8)相连，柔性气囊(7)的 底部在水环槽(10)的水中使柔性气囊(7)与水环槽(10)之间形成水封。
2.根据权利要求1所述的污泥厌氧消化装置的气柜密封结构，其特 征在于：柔性气囊(7)的周边翻边，每间隔0.5-1.2米在翻边内穿入硬管(3); 绳索(4)的一端与硬管(3)牢固连接、绳索(4)的另一端穿过水环槽(10)下部固 定的圆钢与水环槽(10)上部的吊架(5)连接，使柔性气囊(7)周边沿圆周方向 均匀固定在水环槽(10)底部。
3.根据权利要求1所述的污泥厌氧消化装置的气柜密封结构，其特 征在于：柔性气囊(7)通过绳索(4)与安装在污泥厌氧消化装置顶部的气囊 辅助吊环(6)相连。
4.根据权利要求1所述的污泥厌氧消化装置的气柜密封结构，其特 征在于：在污泥厌氧消化装置与水环槽对应的外部位置上安装有水环槽补 水器(9)。
说明书
一种污泥厌氧消化装置的气柜密封结构
技术领域
本发明属于污泥厌氧发酵装置技术领域，更具体地说，属于污泥厌氧消 化装置的气柜密封结构。
背景技术
污泥厌氧发酵装置技术领域，存在发酵原料混合不均匀，反应周期长， 有机物反应不彻底，产气率低等问题。发酵装置和沼气存储装置是两个独 立的容器，罐顶的造价高、占地面积和投资相对较大。
发明内容
本发明为了解决现有技术，给出了一种污泥厌氧消化装置的气柜密封 结构。
本发明的污泥厌氧消化装置的气柜密封结构，其特征在于：所述气柜 密封结构包括柔性气囊、水环槽、绳索、气柜位置指示装置、吊架、水环 槽补水器;其中：水环槽沿污泥厌氧消化装置内壁的圆周方向首尾相接、 水平固定在内壁上，水环槽内注满水后沿内壁形成一个水环;吊架位于水 环槽的上部，并沿罐体内壁圆周方向首尾相接水平固定在内壁上;柔性气 囊通过绳索与气柜位置指示装置相连，柔性气囊的底部在水环槽的水中使 柔性气囊与水环槽之间形成水封。
柔性气囊的周边翻边，每间隔0.5-1.2米在翻边内穿入硬管;绳索的 一端与硬管牢固连接、绳索的另一端穿过水环槽下部固定的圆钢与水环槽 上部的吊架连接，使柔性气囊周边沿圆周方向均匀固定在水环槽底部。
柔性气囊通过绳索与安装在污泥厌氧消化装置顶部的气囊辅助吊环 相连。在污泥厌氧消化装置与水环槽对应的外部位置上安装有水环槽补水 器。
水环槽沿污泥厌氧消化装置内壁的圆周方向首尾相接、水平固定在内 壁上，水环槽内注满水后沿内壁形成一个水环;吊架位于水环槽的上部， 并沿罐体内壁圆周方向首尾相接水平固定在内壁上;柔性气囊的底部在水 环槽中。使柔性气囊的周边边缘完全侵入水环槽的水中，获得很好的密封 效果。
柔性气囊通过绳索与气柜位置指示装置相连;柔性气囊通过钢丝绳穿 过罐顶中心的滑轮以及罐顶外侧的滑轮，与气柜位置指示装置相连。污泥 厌氧消化装置内的物料经过反应之后产生沼气，随着沼气量的增大沼气会 对柔性气囊产生一定的浮力，在柔性气囊在其自重、气柜位置指示装置的 自重、以及沼气浮力的共同作用下，可以达到自动调节污泥厌氧消化装置 内沼气的压力，实现稳定供气的目的。
柔性气囊的周边翻边，每间隔0.5-1.2米在翻边内穿入硬管;绳索的 一端与硬管牢固连接、绳索的另一端穿过水环槽下部固定的圆钢与水环槽 上部的吊架连接，使柔性气囊周边沿圆周方向均匀固定在水环槽底部。这 样可以保证柔性气囊的周边边缘完全侵入水环槽的水中，获得更好的密封 效果。
在污泥厌氧消化装置与水环槽对应的外部位置上安装有水环槽补水 器。这样可以通过水环槽补水器对水环槽进行补水，保证柔性气囊和水环 槽之间的密封效果。
本发明与现有技术相比：具有具有结构简单、安装维修方便、密封性能 好、调整方便等优点。
