申请日2013.10.14
公开(公告)日2014.04.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种三圆同心一体化水处理装置，其特征在于：包括高级氧化池、调节沉淀池和澄清池，所述的高级氧化池、调节沉淀池和澄清池由三个同心的圆形构筑物组成，所述的三个圆形构筑物高度由内到外依次降低，所述的高级氧化池底部连接有一进水管。本实用新型所述的三圆同心一体化水处理装置，具有的有益效果为：三个水处理工艺流程，采用三个同心圆的一体化设计，占地面积小、处理效率高;采用铁屑与H2O2结合的高级氧化技术，污染物去除效果好，处理后的水可以回用;待处理的原水由内往外依次处理，三个圆形构筑物高度由内到外依次降低，水在重力作用下流动，不需要提升泵等，节约能耗，运行成本低，易于操作和管理。
权利要求书
1.一种三圆同心一体化水处理装置，其特征在于：包括高级氧化池、调节沉淀池和澄清池，所述的高级氧化池、调节沉淀池和澄清池由三个同心的圆形构筑物组成，所述的三个圆形构筑物高度由内到外依次降低，所述的高级氧化池底部连接有一进水管。
2.根据权利要求1所述的一种三圆同心一体化水处理装置，其特征在于：所述的高级氧化池内填充有滤料，滤料上负载有铁屑。
3.根据权利要求1所述的一种三圆同心一体化水处理装置，其特征在于：所述的调节沉淀池底部设有一污泥斗，所述的污泥斗连接排泥管。
4.根据权利要求1所述的一种三圆同心一体化水处理装置，其特征在于：所述的澄清池设有一清水区和一集泥区，所述的清水区连接有一产水管，集泥区连接有排泥管，所述的澄清池的高度自清水区往集泥区逐渐降低。
说明书
一种三圆同心一体化水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种三圆同心一体化水处理装置。
背景技术
随着社会经济的发展和人口的增长，工农业生产用水和排污总量不断增加，乡镇农村污水处理率不高，加重了自然水体污染。目前水体自然净化功能已经无法恢复污染水质，局部水循环系统平衡遭到破坏，许多城市和地区出现了水源型缺水或水质型缺水问题。随着工业发展和人们生活水平的提高，水污染问题则越来越严峻。
污水经过处理后回用既能够保护环境，又可缓解水资源短缺所引起的矛盾，促进经济的可持续发展。因此污水回用已成为社会发展的需要，污水处理和回用已迫在眉睫，目前国内外多采用集中式污水处理和回用，该法具有规模效益，但同时也存在污水收集难、污水和中水管网投资高、占地面积大和施工不方便等问题，严重制约了污水处理和回用率。
采用分散式污水再生处理技术作为补充，可以很好地解决这些问题。近年来，废水处理设备朝着小型化的方向发展，一体化废水处理设备应运而生。目前在欧美、日本等国家和地区一体化污水处理设备已经广泛应用于城市生活用水处理和工业用水处理。我国在这方面也取得了较大的成绩，出现了许多一体化处理设备，由于其投资少，运作和管理方便，费用低，从而缓解了水处理行业对水处理设备的资金压力;一体化污水处理设备逐渐成为水处理中一个新的研究热点。
实用新型内容
本实用新型的目的在于提供一种占地面积小、处理效率高、效果好的三圆同心一体化水处理装置。

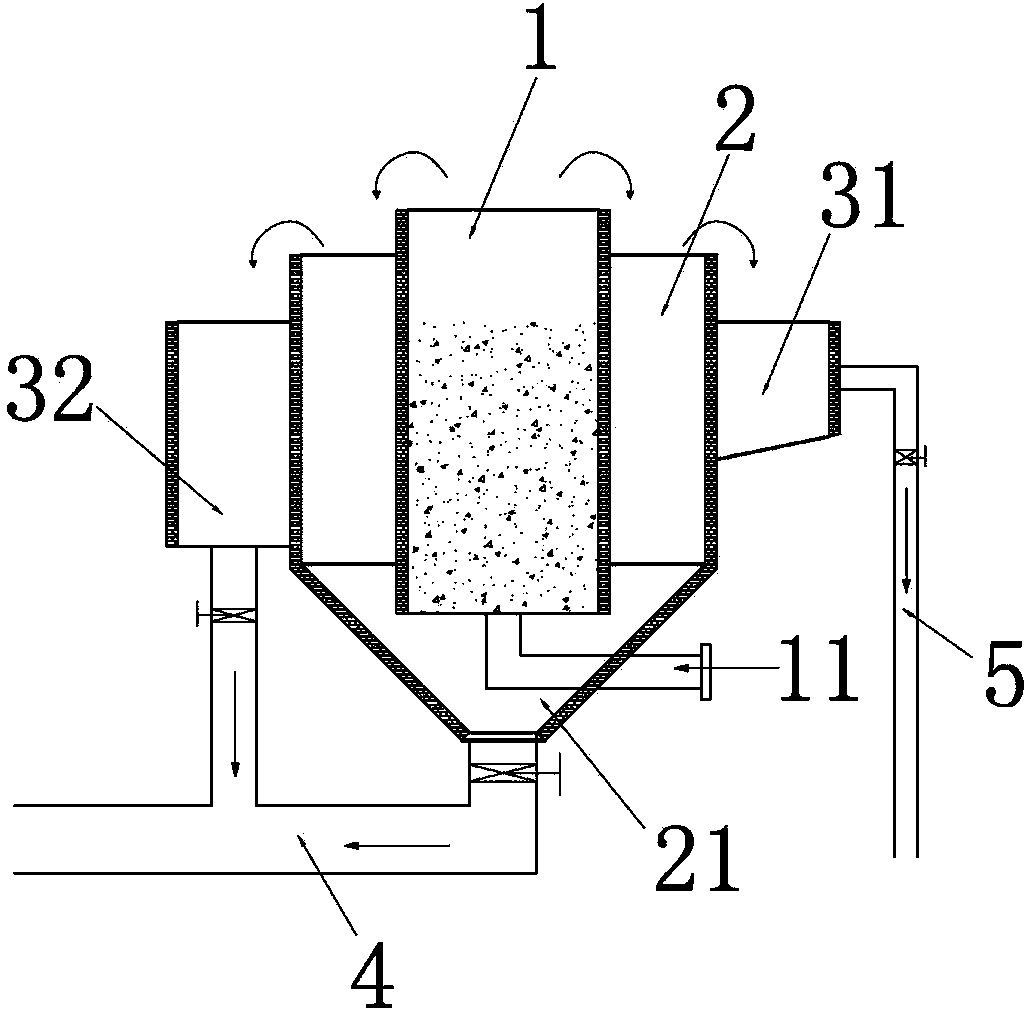

为达到上述目的，本实用新型所提出的技术方案为：一种三圆同心一体化水处理装置，其特征在于：包括高级氧化池、调节沉淀池和澄清池，所述的高级氧化池、调节沉淀池和澄清池由三个同心的圆形构筑物组成，所述的三个圆形构筑物高度由内到外依次降低，所述的高级氧化池底部连接有一进水管。
进一步，所述的高级氧化池内填充有滤料，滤料上负载有铁屑。
优选的，所述的调节沉淀池底部设有一污泥斗，所述的污泥斗连接排泥管。
优选的，所述的澄清池设有一清水区和一集泥区，所述的清水区连接有一产水管，集泥区连接有排泥管，所述的澄清池的高度自清水区往集泥区逐渐降低，利于污泥在低处收集。
采用上述技术方案，本实用新型所述的三圆同心一体化水处理装置，具有的有益效果为：
1) 三个水处理工艺流程，采用三个同心圆的一体化设计，占地面积小、处理效率高;
2) 采用铁屑与H2O2结合的高级氧化技术，污染物去除效果好，处理后的水可以回用;
3) 待处理的原水由内往外依次处理，三个圆形构筑物高度由内到外依次降低，水在重力作用下流动，不需要提升泵等，节约能耗，运行成本低，易于操作和管理。
