申请日2013.10.14
公开(公告)日2014.02.12
IPC分类号C02F1/04; C02F9/14
摘要
本发明公开了一种印刷车间污水的环保零排放处理系统，包括依次相连的污水池、蒸馏罐、冷凝管、沉淀池、砂滤池、厌氧水解池和清水池，所述污水池与蒸馏罐相通的管道上设有水泵，该水泵将收集来的污水从污水池输送至蒸馏罐内;所述蒸馏罐的底部设有电加热器，冷凝管的一端与蒸馏罐顶端与连接，另一端与沉淀池相通。本发明设计合理，采用蒸馏、沉淀和砂滤处理工艺，废水经处理后出水清澈透明，水质符合生产用水的要求，污水处理系统运行成本低廉，可达到节约水资源、保护环境、降低企业成本的目的。
权利要求书

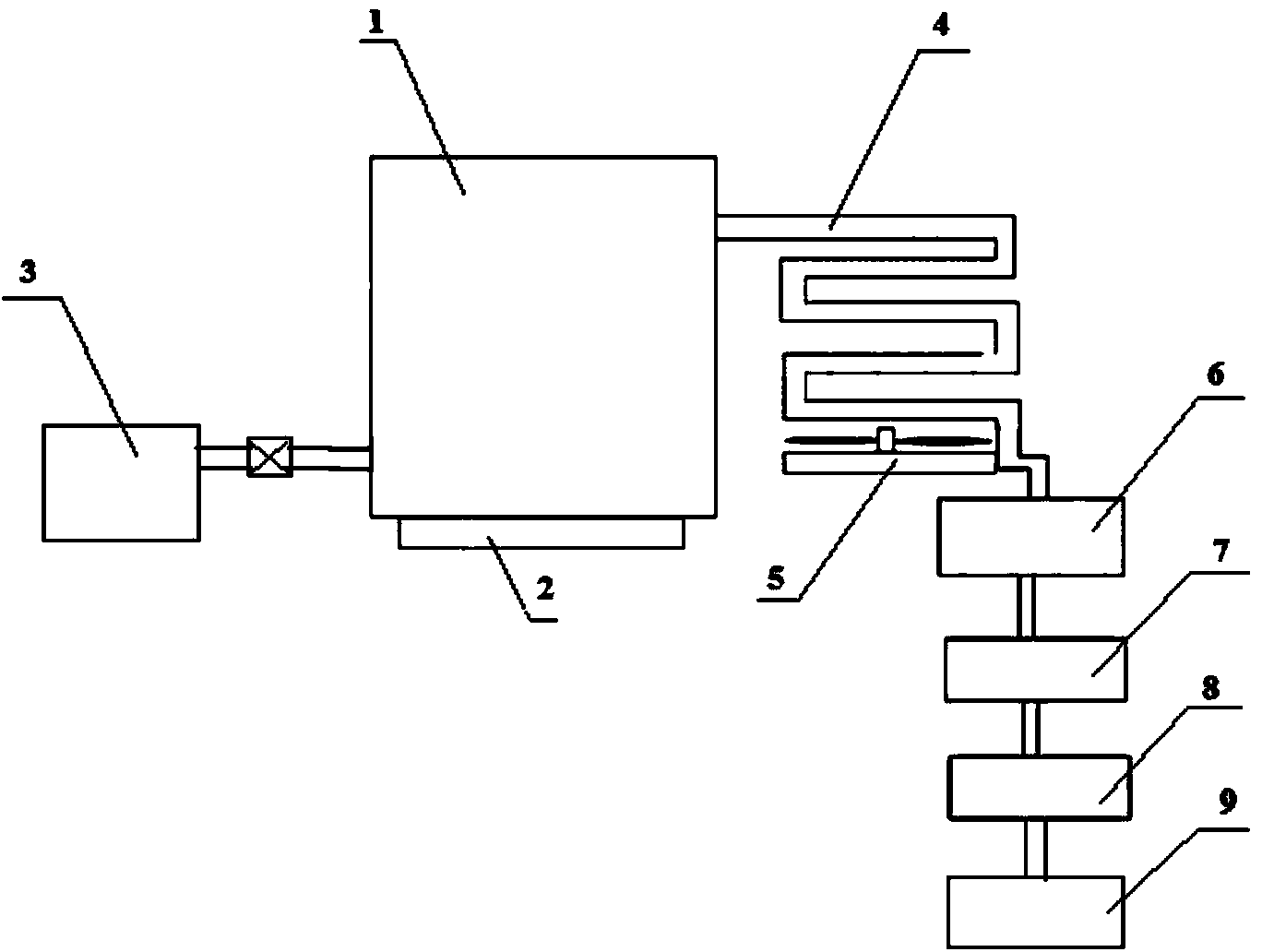

1.印刷车间污水的环保零排放处理系统，包括依次相连的污水池(3)、蒸 馏罐(1)、冷凝管(4)、沉淀池(6)、砂滤池(7)、厌氧水解池(8)和清水 池(9)，其特征在于：所述污水池(3)与蒸馏罐(1)相通的管道上设有水泵， 该水泵将收集来的污水从污水池(3)输送至蒸馏罐(1)内;所述蒸馏罐(1) 的底部设有电加热器(2)，冷凝管(4)的一端与蒸馏罐(1)顶端与连接，另 一端与沉淀池(6)相通。
2.如权利要求1所述的印刷车间污水的环保零排放处理系统，其特征在于： 所述蒸馏罐(1)还与消泡剂储存罐连接。
3.如权利要求1所述的印刷车间污水的环保零排放处理系统，其特征在于： 所述冷凝管(4)下端设有冷却风扇(5)。
4.如权利要求1所述的印刷车间污水的环保零排放处理系统，其特征在于： 所述的砂滤池(7)内铺设有滤砂。
说明书
印刷车间污水的环保零排放处理系统
技术领域
本发明涉及一种污水处理系统，具体涉及印刷车间污水的环保零排放处理 系统。
背景技术
凹版印刷机的印刷装置包括标准型和顶压滚筒型印刷装置，前者由印版滚 筒和压印滚筒组成。其中，印版滚筒为圆筒形，表面镀铜作为版材，然后通过 雕刻或照相腐蚀，在滚筒表面形成凹下去的图文。凹版印刷机的印版滚筒直接 浸入油墨槽中，在高速运转下的油墨很快地填满印版滚筒，然后经过刮墨刀将 印版表面空白部分的油墨刮去，剩下图文凹槽部分的油墨，经过压印滚筒的滚 压将油墨转移到纸张或其它承印物上，即成为印刷品。
油墨槽在印刷过程中要进行彻底的清洁，由于在印刷过程中油墨和纸粉， 纸毛、喷粉、矿物质等杂质混合在一起存在于胶辊的表面，而油墨是油溶性的， 纸粉，纸毛，喷粉等杂质是水溶性的，矿物质是油和水都无法溶解的，它们以 混合的状态存在于胶辊之上，必须是用油墨清洁剂和水配合通过乳化的原理， 形成油包水和水包油的状态，清洁存在于胶辊之上的油墨和纸粉，纸毛，喷粉 等物质。因此在胶印过程中，使用油墨清洁剂是必须而频繁的，每次清洁印刷 座油墨都会产生污水，污水的成分包括了油墨清洁剂、水、油墨、纸粉、纸毛 和矿物质等，颜色呈现油墨的颜色，这种污水有毒性，对环境的影响非常大， 如果不处理或处理不当，会对环境造成严重污染。
发明内容
本发明的目的是提供一种运行成本低廉、污水处理后可作为工业用水循环 利用的用于印刷车间的污水处理系统。
为解决上述技术问题，本发明所采用的技术方案如下：
印刷车间污水的环保零排放处理系统，包括依次相连的污水池、蒸馏罐、 冷凝管、沉淀池、砂滤池、厌氧水解池和清水池，所述污水池与蒸馏罐相通的 管道上设有水泵，该水泵将收集来的污水从污水池输送至蒸馏罐内;所述蒸馏 罐的底部设有电加热器，冷凝管的一端与蒸馏罐顶端与连接，另一端与沉淀池 相通。
在上述技术方案的基础上，上述蒸馏罐还与消泡剂储存罐连接。
作为本发明的改进，上述冷凝管下端设有冷却风扇。
上述的砂滤池内铺设有滤砂。
与现有技术相比，本发明具有的有益效果为：
本发明设计合理，采用蒸馏、沉淀和砂滤处理工艺，废水经处理后出水清 澈透明，水质符合生产用水的要求，污水处理系统运行成本低廉，可达到节约 水资源、保护环境、降低企业成本的目的。
