申请日2014.11.07
公开(公告)日2015.01.14
IPC分类号C02F1/00
摘要

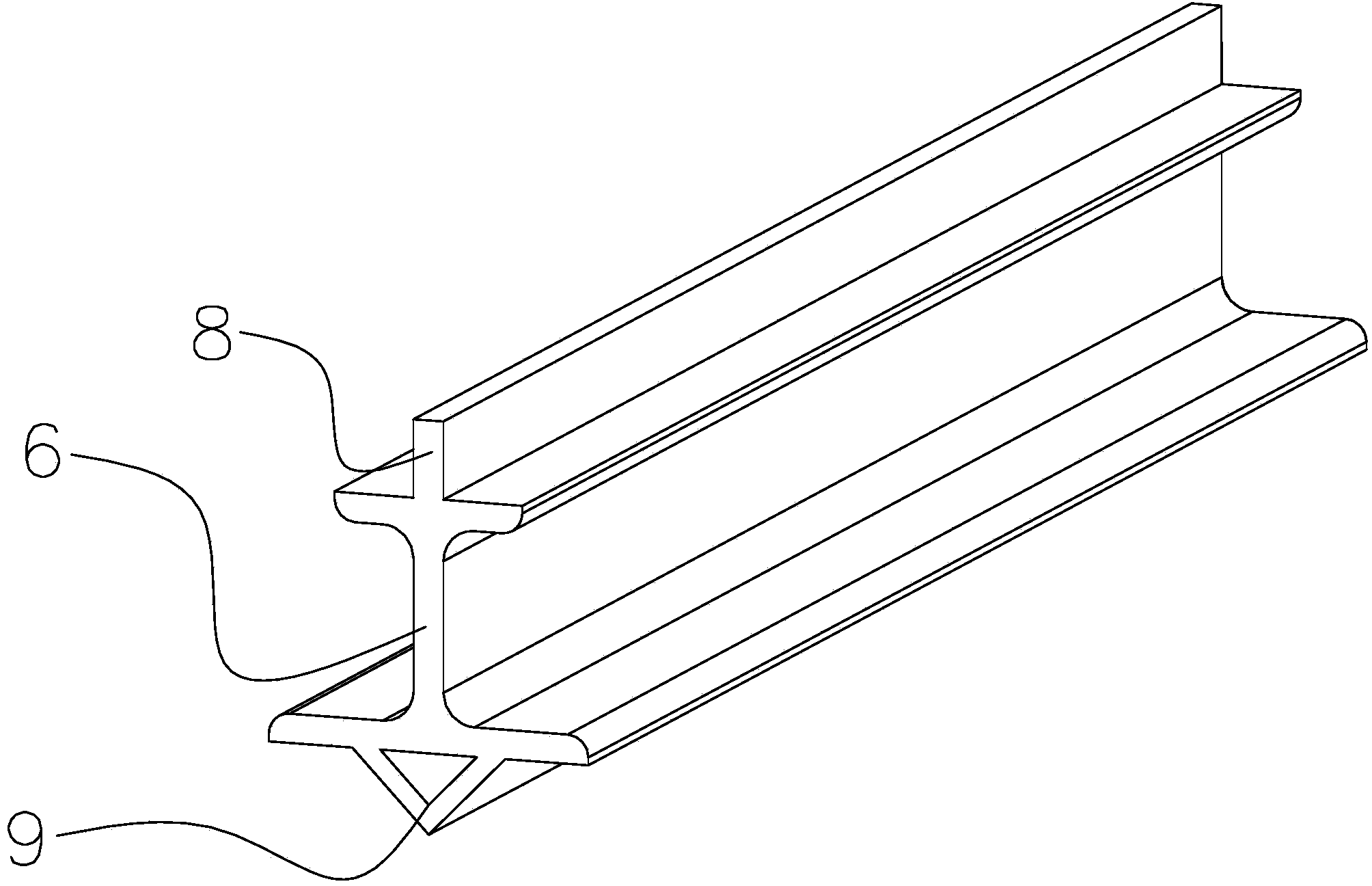

本实用新型提供了一种拼装式污水处理设备用的外骨单元，包括横截面为“工”字型并沿纵向延伸的主体，所述主体的第一端面上居中具有矩形凸边，所述矩形凸边垂直于所述第一端面沿纵向延伸，所述主体的第二端面上居中具有横截面为三角形的第一凸起，所述第一凸起沿纵向延伸，这种拼装式污水处理设备用的外骨单元可以根据污水处理量与内骨单元配合灵活拼装成相适宜的污水处理设备的骨架，骨架结构稳固，拆卸亦非常方便，适用于各种污水处理工艺的壳体装配，拼装体积可以从几个立方到几千个立方，广泛用于污水处理系统的构建与应用，通过螺栓和角码进行固定，不易损坏，维修起来也十分方便。
权利要求书
1.一种拼装式污水处理设备用的外骨单元，其特征在于：包括横截面为“工”字型并沿纵向延伸的主体，所述主体的第一端面上居中具有矩形凸边，所述矩形凸边垂直于所述第一端面沿纵向延伸，所述主体的第二端面上居中具有横截面为三角形的第一凸起，所述第一凸起沿纵向延伸。
2.如权利要求1所述的拼装式污水处理设备用的外骨单元，其特征在于：所述第一凸起的横截面为等腰三角形。
3.如权利要求2所述的拼装式污水处理设备用的外骨单元，其特征在于：所述第一凸起的横截面的顶角为90°，底面与所述第二端面连为一体。
4.如权利要求1所述的拼装式污水处理设备用的外骨单元，其特征在于：所述第一端面上沿纵向设置有若干个第二凸起。
5.如权利要求4所述的拼装式污水处理设备用的外骨单元，其特征在于：所述第二凸起的形状为底面为正方形框的长方体，所述第二凸起的底面与所述第一端面连为一体。
6.如权利要求4所述的拼装式污水处理设备用的外骨单元，其特征在于：所述第二凸起两侧的两段矩形凸边的端部均与所述第二凸起具有间隔。
7.如权利要求1所述的拼装式污水处理设备用的外骨单元，其特征在于：材质为玻璃钢。
说明书
拼装式污水处理设备用的外骨单元
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种拼装式污水处理设备用的外骨单元，可根据不同的污水处理规模，灵活搭建，组装成污水处理设备内的骨架。
背景技术
传统的污水处理成套设备一般采用集成化组合方式，在一定程度上减少空间需求，自动化程度高，操作方便，管理简单，处理效果稳定，根据需要，可调整溶气压力和溶气水回流比，可根据不同的水质及工艺要求提供单溶气装置或双溶气装置。但是由于是集成化组合方式，出厂时骨架就已经组装完毕，并且通过焊接进行了固定，这样便无法根据处理水量的需要再进行扩容，组装后设备体积较大，远程运输十分不便，而且焊缝在运输、安装和长期使用中容易损坏，造成脱焊，维修起来不方便，材料也用量较大，造成重量过大，大大的增加了运输和异地安装难度和成本。
实用新型内容
本实用新型要解决的技术问题是：为了解决现有技术中的污水处理成套设备采用集成化组合方式，焊缝已损坏、维修不便、运输和异地安装的难度较大、成本较高的问题，本实用新型提供了一种拼装式污水处理设备用的外骨单元可根据不同规模现场灵活组装来解决上述问题。
本实用新型解决其技术问题所采用的技术方案是：一种拼装式污水处理设备用的外骨单元，包括横截面为“工”字型并沿纵向延伸的主体，所述主体的第一端面上居中具有矩形凸边，所述矩形凸边垂直于所述第一端面沿纵向延伸，所述主体的第二端面上居中具有横截面为三角形的第一凸起，所述第一凸起沿纵向延伸。
作为优选，所述第一凸起的横截面为等腰三角形。
作为优选，所述第一凸起的横截面的顶角为90°，底面与所述第二端面连为一体。
具体的，所述第一端面上沿纵向设置有若干个第二凸起。
作为优选，所述第二凸起的形状为底面为正方形框的长方体，所述第二凸起的底面与所述第一端面连为一体。
具体的，所述第二凸起两侧的两段矩形凸边的端部均与所述第二凸起具有间隔。
作为优选，材质为玻璃钢。
本实用新型的有益效果是，这种拼装式污水处理设备用的外骨单元可以根据污水处理量与内骨单元配合灵活拼装成相适宜的污水处理设备的骨架，骨架结构稳固，拆卸亦非常方便，适用于各种污水处理工艺的壳体装配，拼装体积可以从几个立方到几千个立方，广泛用于污水处理系统的构建与应用，通过螺栓和角码进行固定，不易损坏，维修起来也十分方便，材料用量相对过往的焊接组装形式的污水处理成套设备节省40%以上，具有投资小、不受运输条件的限制、建设周期短等优点。
