申请日2014.11.08
公开(公告)日2015.04.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理系统，属于污水处理技术领域，它解决了现有技术中的污水处理系统处理效果差的问题。本污水处理系统包括依次首尾相接的混凝沉淀池、厌氧接触池、活性污泥池、二次沉淀池、膜生物反应池(MBR)、监测水箱，混凝沉淀池一侧设有进水口，所述的监测水箱一侧设有出水口。本污水处理系统通过分别设置混凝沉淀池、厌氧接触池、活性污泥池、二次沉淀池、膜生物反应池，可有效出去多种污水中的有机物，达到全方位去除污水中污染物的效果，其处理能力强。
权利要求书
1.一种污水处理系统，其特征在于，包括依次首尾相接的混凝沉淀池、 厌氧接触池、活性污泥池、二次沉淀池、膜生物反应池(MBR)、监测水箱，所 述的混凝沉淀池一侧设有进水口，所述的监测水箱一侧设有出水口。
2.根据权利要求1所述的污水处理系统，其特征在于，所述的混凝沉淀 池的进水口处还设有加药单元，所述的加药单元包括溶药箱、溶药罐、计量 泵，所述的计量泵的出料口进入混凝沉淀池。
3.根据权利要求2所述的污水处理系统，其特征在于，所述的混凝沉淀 池包括药剂搅拌部和沉淀部，所述的沉淀部设有若干个沉降折板，所述的药 剂搅拌部设有电机和搅拌轴，所述的电机输出轴与搅拌轴连接，所述的搅拌 轴上设有搅拌叶片。
4.根据权利要求1或2或3所述的污水处理系统，其特征在于，所述的 混凝沉淀池与厌氧接触池之间还设有中间水箱和提升泵。
5.根据权利要求1或2或3所述的污水处理系统，其特征在于，所述的 厌氧接触池内还设有循环泵，所述的循环泵的两端分别连接厌氧接触池的底 部和顶部。
6.根据权利要求1或2或3所述的污水处理系统，其特征在于，所述的 活性污泥池上还设有空压机，所述的空压机连续向活性污泥池内泵送空气。
7.根据权利要求1或2或3所述的污水处理系统，其特征在于，所述的 二次沉淀池和膜生物反应池之间还设有中间水箱和提升泵。
说明书
一种污水处理系统
技术领域
本实用新型属于污水处理技术领域，特别涉及一种菌藻共生污水处理系统。
背景技术
目前，污水处理主要包括受污染的景观水体、河道水体、分散式的生活 污水、洗浴废水等，其主要的处理方法有：物化处理方法、活性污泥/生物膜 处理方法、生态处理方法、土地处理方法等。
物化处理方法主要包括化学混凝法、过滤法、沉淀法等处理方法，其主 要机理是利用物理或化学方法将污染物通过沉淀/截留的原理去除，使得污水 得到净化。这种方法效果快，运行稳定，但是运行成本比较高，且处理后的出 水往往需要进一步处理才能达标。
活性污泥/生物膜处理方法主要是利用微生物(细菌)在厌氧或好氧的条 件下发生生物化学反应，将污水中的污染物降解去除。这种方法应用普通，产 生各种各样的工艺与技术。其优点是运行控制技术成熟，主要缺点是应用于分 散式污水处理时，其运行过程中的曝气、搅拌等环节耗能较多，处理成本仍较 高。
通过细菌进行污水处理时对污水中的氮、磷等降解能力差，因此无法对 于工业污水进行有效处理，无法达到最优的污水处理效果。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种处理能力 强的污水处理系统。

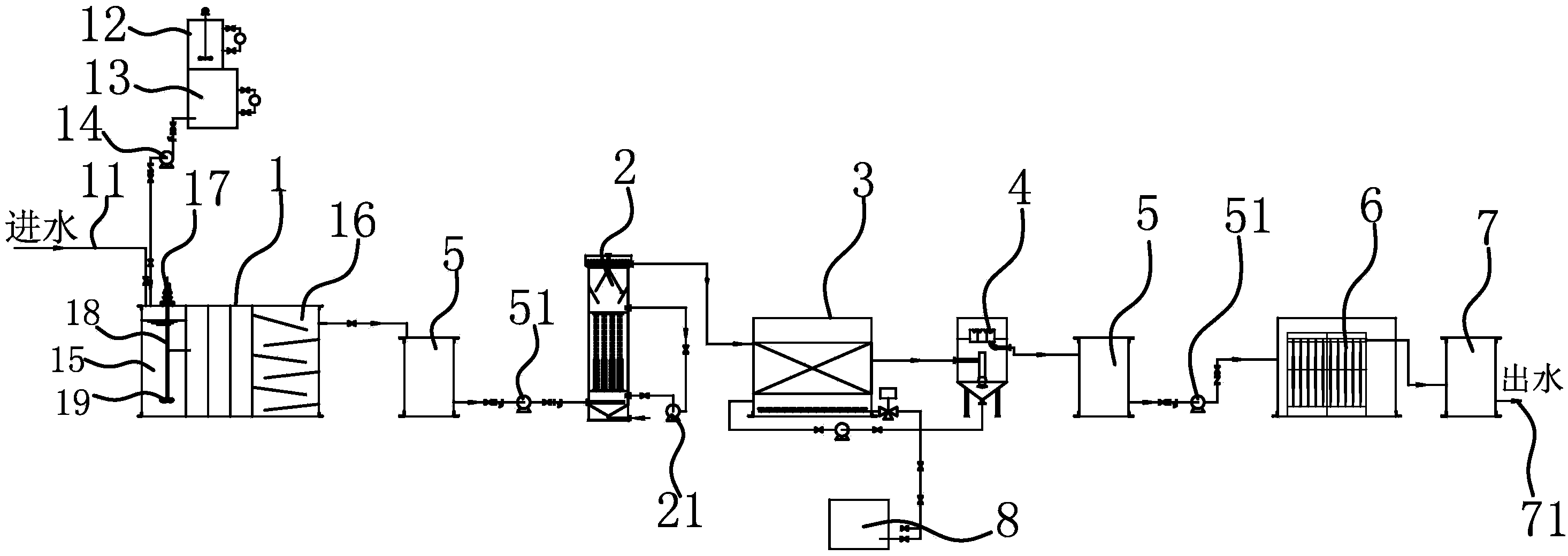

本实用新型的目的可通过下列技术方案来实现：一种污水处理系统，其特 征在于，包括依次首尾相接的混凝沉淀池、厌氧接触池、活性污泥池、二次沉 淀池、膜生物反应池(MBR)、监测水箱，所述的混凝沉淀池一侧设有进水口，所 述的监测水箱一侧设有出水口。
在上述的污水处理系统中，所述的混凝沉淀池的进水口处还设有加药单元， 所述的加药单元包括溶药箱、溶药罐、计量泵，所述的计量泵的出料口进入混 凝沉淀池。溶药箱的药剂加入溶药罐内进行溶解后通过计量泵控制加药量后进 入混凝沉淀池。
在上述的污水处理系统中，所述的混凝沉淀池包括药剂搅拌部和沉淀部， 所述的沉淀部设有若干个沉降折板，所述的药剂搅拌部设有电机和搅拌轴，所 述的电机输出轴与搅拌轴连接，所述的搅拌轴上设有搅拌叶片。
在上述的污水处理系统中，所述的混凝沉淀池与厌氧接触池之间还设有中 间水箱和提升泵。中间水箱用于搜集经过混凝沉淀池沉淀后的污水，并通过提 升泵为中间水箱内的污水提供动力，使之顺利输送至厌氧接触池内。
在上述的污水处理系统中，所述的厌氧接触池内还设有循环泵，所述的循 环泵的两端分别连接厌氧接触池的底部和顶部。通过循环泵对厌氧接触池内的 污水进行反复泵送，增加污水在厌氧接触池内的反应时间，使得反应更加充分。
在上述的污水处理系统中，所述的活性污泥池上还设有空压机，所述的空 压机连续向活性污泥池内泵送空气。
活性污泥法利用活性污泥在废水中的凝聚、吸附、氧化、分解和沉淀等作 用，去除废水中有机污染物的一种废水处理方法。活性污泥法是向废水中连续 通入空气，经一定时间后因好氧性微生物繁殖而形成的污泥状絮凝物。
在上述的污水处理系统中，所述的二次沉淀池和膜生物反应池之间还设有 中间水箱和提升泵。与混凝沉淀池和厌氧接触池之间设置的中间水箱和提升泵 的原理一样，在二次沉淀池和膜生物反应池之间设置中间水箱的目的是储存二 次沉淀后的污水，并对该污水施加一定的动力，使之泵送至膜生物反应池内进 行反应，使之充分反应，提升效率。
与现有技术相比，本污水处理系统通过分别设置混凝沉淀池、厌氧接触池、 活性污泥池、二次沉淀池、膜生物反应池，可有效出去多种污水中的有机物， 达到全方位去除污水中污染物的效果，其处理能力强。
