申请日2014.11.07
公开(公告)日2015.01.28
IPC分类号B01D61/18; C02F1/44; B01D63/02
摘要
本发明公开了一种简易型家用膜水处理净化器。它包括封头、滤芯封头、嵌入式布水器、超滤膜、筒体、导流板、净化器进水口、超滤膜产水口、超滤膜浓水口:整个净化器的结构为封头套在筒体上。封头上设有超滤膜产水口和净化器进水口，净化器进水口一侧设有嵌入式布水器，嵌入式布水器外套有滤芯封头，滤芯封头上设有U型超滤膜，滤芯封头连在筒体内的一端，筒体内另一端设有导流板和超滤膜浓水口。本发明设计合理，结构简单，造价更低，是家庭用水理想的净水设备。
权利要求书

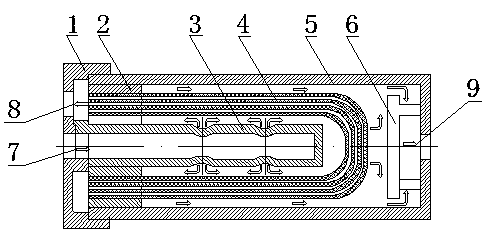

1.一种简易型家用膜水处理净化器，其特征在于包括封头(1) 、滤芯封头(2) 、嵌入式布水器(3) 、超滤膜(4) 、简体(5) 、导流板(6) 、净化器进水口(7) 、超滤膜产水口(8) 、超滤膜浓水口(9) ;整个净化器的结构为封头(1) 套在筒体上(5) ;封头(1) 上设有超滤膜产水口(8) 和净化器进水口(7) ，净化器进水口(7) 一侧设有嵌入式布水器(3) ，嵌入式布水器(3) 外套有滤芯封头(2) ，滤芯封头(2) 上设有U 型超滤膜(4) ，滤芯封头(2) 连在简体(5)内的一端，简体(5) 内另一端设有导流板(6) 和超滤膜浓水口(9) 。
说明书
简易型家用膜水处理净化器
技术领域
本发明涉及净化器，尤其涉及一种简易型家用膜水处理净化器。
背景技术
目前家庭生活中现有的家用膜净水器种类比较多，对家庭用水的净化效果、净化程度深浅不一。对于目前市场上销售的同类家用膜存在以下几点问题:一、家用膜将膜丝装在相应的外壳即滤筒中，再将整个滤筒作为一个元件装在外壳体中，进行过滤，这样做造成的结果是结构复杂、材料浪费、空间没有得到充分利用、有效面积小;二、普遍的家用膜采用的是内压式净水，即外来水源先进入膜丝，经过内压方式，连过膜壁产水，内压式结构容易引起内孔堵塞，对进水水质要求高，其产品抗堵塞能力较差，使用寿命较短;三、普遍内压式结构家用膜承压范围较小，水压高容易破裂，抗压能力较差。
发明内容
本发明目的是克服现有技术缺点，提供一种简易型家用膜水处理净化器。
简易型家用膜水处理净化器包括封头、滤芯封头、嵌入式布水器、超滤膜、筒体、导流板、净化器进水口、超滤膜产水口、超滤膜浓水口;整个净化器的结构为封头套在筒体上。封头上设有超滤膜产水口和净化器进水口，净化器进水口一侧设有嵌入式布水器，嵌入式布水器外套有滤芯封头，滤芯封头上设有U 型超滤膜，滤芯封头连在筒体内的一端，筒体内另一端设有导流板和超滤膜浓水口。
本发明采用外压超滤膜，外压膜膜丝不易堵塞，使用周期长:膜丝强度高，抗压性能好， 承压范围可达到0.1-0. 6Mpa ;膜丝断裂后，可自动封闭，不会混水;外压膜有效面积大，水通量可达到同类内压膜的180% 。
本发明将超滤膜直接置于滤筒中。超滤膜采用高通量、高品质的中空纤维膜，在同样大小的滤筒中， 可以存放更多的膜丝，有效面积更大，达到更大的通量;超滤膜采用外压式过滤，不易堵塞，冲洗更加方便，使整个净水器使用周期更长久;嵌入式布水器，进水经布水器均匀分布于滤筒内部，布水没有死角，这样使整个净化器布水更均匀，净化效果更明显;另外，这个布水增加错流，从另一方面提升冲洗效果，延长膜寿命;超滤膜丝直接放入滤筒中，简化结构，减少浪费，造价更低，进一步提高净水器有效面积。
本发明设计合理，结构简单，造价更低，是家庭用水理想的净水设备。
