申请日2013.10.13
公开(公告)日2014.01.22
IPC分类号C02F103/32; C02F9/14
摘要
本发明涉及一种废水的处理装置。本发明所述的啤酒废水的处理系统，由依次相连的调节池，初沉池，UASB反应器，沉淀池，CASS反应器组成，其中沉淀池还通过污泥管与UASB相连，初沉池，沉淀池与CASS反应器分别通过污泥管与污泥浓缩池相连，污泥浓缩池与带式压滤机相连。本发明的啤酒废水的处理系统处理啤酒废水具有良好的处理效果，出水水质指标达到《啤酒工业污染物排放标准》(GB19821--2005)。整个工艺运行效果好、运行稳定、费用低、管理方便，具有推广价值。其每年减少COD5、CODCr、氨氮、SS排放量分别为2713、1960、72、911t，可大大减轻对环境水体的污染。环境效益十分显著。
权利要求书
1.啤酒废水的处理系统，其特征在于由依次相连的调节池，初沉池，UASB反应器，沉淀池，CASS反应器组成，其中沉淀池还通过污泥管与UASB相连，初沉池，沉淀池与CASS反应器分别通过污泥管与污泥浓缩池相连，污泥浓缩池与带式压滤机相连。
说明书
啤酒废水的处理系统
技术领域
本发明涉及一种废水的处理装置。
背景技术
啤酒工业废水包括两部分：一是高浓度有机废水，主要来自浸麦、糖化和发酵工序，CODCr为4000-10 000 mg/L，废水量占总量的25%-35%;二是低浓度有机废水，为制麦车间和罐装车间的浸麦水、冲洗水和成品车间洗涤水，以及来自办公楼、食堂和浴室的生活污水，CODCr为300～1 000 mg/L，废水量占总量的65%～75%。啤酒工业废水主要含糖类、醇类等有机物，有机物浓度较高，COD5>CODCr>0.5，非常有利于生化处理。
发明内容
本发明旨在提供一种处理效果好且运行稳定的啤酒废水的处理系统。
本发明所述的啤酒废水的处理系统，由依次相连的调节池，初沉池，UASB反应器，沉淀池，CASS反应器组成，其中沉淀池还通过污泥管与UASB相连，初沉池，沉淀池与CASS反应器分别通过污泥管与污泥浓缩池相连，污泥浓缩池与带式压滤机相连。
本发明的啤酒废水的处理系统处理啤酒废水具有良好的处理效果，出水水质指标达到《啤酒工业污染物排放标准》(GB 19821--2005)。整个工艺运行效果好、运行稳定、费用低、管理方便，具有推广价值。其每年减少COD5、CODCr、氨氮、SS排放量分别为2713、1960、72、911 t，可大大减轻对环境水体的污染。环境效益十分显著。
附图说明

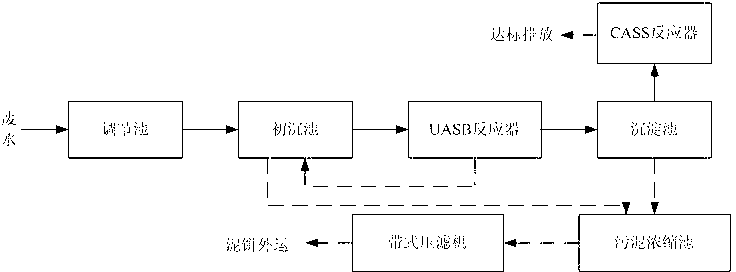

图1为实施例一的结构示意图。
具体实施方式
实施例一
如图1所示，啤酒废水的处理系统，由依次相连的调节池，初沉池，UASB反应器，沉淀池，CASS反应器组成，其中沉淀池还通过污泥管与UASB相连，初沉池，沉淀池与CASS反应器分别通过污泥管与污泥浓缩池相连，污泥浓缩池与带式压滤机相连。
调节池是钢筋混凝土结构，停留时间为8 h，尺寸为12 m×13 m×15 m。内设潜污泵2台，型号为150WQl45-15-11，口径150 mm，流量145 m3/h，扬程15 m，功率11 kW。1用1备。调节池内设曝气管进行曝气，以防止污水中的SS在调节池内沉积而造成腐败，风机1台，型号为SSRl25，风量10.17 m3/min，转速为1 630 r/min，功率11 kW，扬程39.2 kPa。
初沉池为钢筋混凝土结构，表面负荷按照1.2m3/(m2·h)设计，停留时间为2 h，尺寸为14 m×9 m×5 m。投加PAC、PAM药剂以提高沉淀效率。初沉池置于调节池上方。
UASB反应器为钢筋混凝土结构，反应器由进水配水系统、反应区、三相分离器、集气室及处理水排出系统组成。进水采用分枝式配水方式从UASB反应器的池底进入，反应器内设内循环系统，提高上升流速以利于颗粒污泥的形成。CODCr容积负荷职7 kg/(m3·d)，停留时间为10 h，尺寸为14 m×10 m×l2 m(包括三相分离器)，污泥回流量为100%。
三相分离器为碳钢材质，其集气室缝隙部分的面积占反应器总面积的15%。集气室的高度为1.5m;在集气室内应保持气液界面以释放和收集气体，防止浮渣或泡沫层的形成;在集气室的上部设置消泡喷嘴，当处理污水有严重泡沫问题时进行消泡;从三相分离器出来的甲烷气体由管道输送至火炬点燃烧，并留接口，以备日后利用。
沉淀池的结构和参数与初沉池相同。
CASS反应器为钢筋混凝土结构，尺寸为42 m×7 m×5 m，反应器有效水深4.5 m，污泥区高1.3 m，缓冲区高1.2 m。一个周期为7 h，其中曝气5 h，沉淀1 h，排水1 h;在反应器的进水端设置生物选择器，尺寸为2.8 m ×2.8 m×5 m;运行方式为连续进水，间歇出水，没有明显的反应阶段和闲置阶段;将主反应区的部分剩余污泥通过污泥回流泵回流至生物选择器，泵型号为lOOWQ-70-10-4，流量70m3/h，扬程10 m，功率4 kW。回流泵放在池底地坑内，地坑尺寸为1 m×l m×0.3 m;采用鼓风曝气，曝气量为2600 m3/h，风机设2台，型号为SSR200，风量43.78 m3/min，转速1150 r/min，功率55 kW，扬程49.0kPa。微孔曝气器1000个，直径为D250;滗水器4台，型号为PPS一500。功率0.75 kW;进水量由电磁流量计控制。
污泥浓缩池为钢筋混凝土结构，尺寸为9 m×45 m×3 m。
带式压滤机。型号为DLY-1000，带宽1 m，整机功率1.1 kW，外形尺寸为4.4 m×1.4 m×2.19 m。压滤机冲洗水取自沉淀池出水，冲洗水压0.7 MPa，水量为6.0 m3/h。
