申请日2013.10.11
公开(公告)日2014.03.19
IPC分类号C02F1/04; C02F9/10
摘要

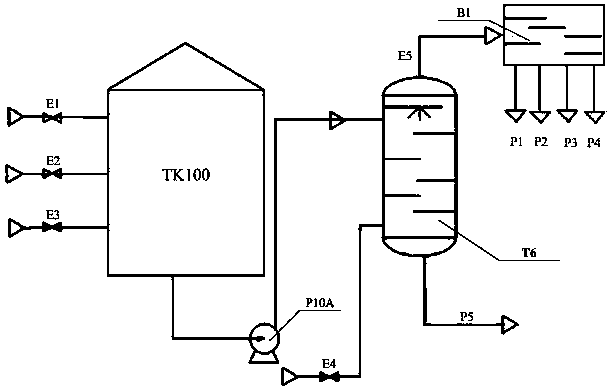

本实用新型涉及一种用于尿素合成工艺中的废水处理系统，其特征在于：结构包括依次相连的废水收集槽(TK100)、污水输送泵(P10A)、汽提塔(T6)和废液分离塔(B1);所述废水收集槽(TK100)内部设置有均匀分布的凹凸面;所述汽提塔(T6)底部设置有净化水引流管(P5)，左侧中下部设置有气提用中压蒸汽输入管(E4);所述汽提塔(T6)顶部设置有废液蒸汽输出管道(E5);所述废液蒸汽分离塔(B1)底部设置有苯菲尔溶液收集装置(P1)、甲醇收集装置(P2)、氨气收集装置(P3)和尿素及三胺收集装置(P4)。本实用新型结构简单，使用成本低廉，处理后的净化水及液氨、尿素、三胺等可再次利用，降低了能耗，节约生产成本。
权利要求书
1.一种用于尿素合成工艺中的废水处理系统，结构包括：废水收集槽(TK100)、污水输送泵(P10A)、汽提塔(T6)和废液分离塔(B1)，其特征在于，所述废水收集槽(TK100)、污水输送泵(P10A)、汽提塔(T6)和废液蒸汽分离塔(B1)通过管道依次相连接;所述废水收集槽(TK100)内部设置有均匀分布的凹凸面;所述汽提塔(T6)底部设置有净化水引流管(P5)，左侧中下部设置有气提用中压蒸汽输入管(E4);所述汽提塔(T6)顶部设置有废液蒸汽输出管道(E5);所述废液蒸汽分离塔(B1)底部设置有苯菲尔溶液收集装置(P1)、甲醇收集装置(P2)、氨气收集装置(P3)和尿素及三胺收集装置(P4)。
2.根据权利要求1所述的一种用于尿素合成工艺中的废水处理系统，其特征在于，所述废水收集槽(TK100)连接有苯菲尔溶液冷凝液及甲醇收集管道(E1)、稀氨水冷凝液收集管道(E2)和尿素废液及三胺废弃物收集管道(E3)。
3.根据权利要求1所述的一种用于尿素合成工艺中的废水处理系统，其特征在于，所述废水收集槽(TK100)为全封闭式设置。
4.根据权利要求1所述的一种用于尿素合成工艺中的废水处理系统，其特征在于，所述废液蒸汽分离塔(B1)内置有硅胶吸附层。
说明书
一种用于尿素合成工艺中的废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种用于尿素合成工艺中的废水处理系统。
背景技术
尿素合成过程中，会产生大量废液，主要有： 合成脱碳阶段产生的含有K2CO3、KHCO3、V2O5、聚铵等成份的苯菲尔溶液冷凝液，前端副反应生成的甲醇;氨冷冻系统置换过程产生的稀氨水，以及由工艺气带入而溶解的NH3;合成氨开停车过程产生的尿素废液及三胺废弃物。这些废液的直接排放不仅会对环境造成较大污染，而且会对人类自身健康造成很大威胁，因此对尿素生产过程中产生的废水进行有效处理具有非常重要的意义。
然而，现有技术中的很多废水处理系统不能对尿素生产过程产生的废水进行有效处理;即便涉及能够对尿素生产过程中的废水进行处理，其同样存在不能对废水中的有效成分进行分类回收，处理条件苛刻等缺陷，不能得到很好的推广。
发明内容
本实用新型提供一种结构简单、使用成本低廉、能耗降低且处理效果好的用于尿素合成工艺中的废水处理系统，解决合尿素生产过程中废水污染问题。
本实用新型通过以下技术方案实现：
一种用于尿素合成工艺中的废水处理系统，结构包括：废水收集槽(TK100)、污水输送泵(P10A)、汽提塔(T6)和废液分离塔(B1)，其特征在于，所述废水收集槽(TK100)、污水输送泵(P10A)、汽提塔(T6)和废液蒸汽分离塔(B1)通过管道依次相连接;所述废水收集槽(TK100)内部设置有均匀分布的凹凸面;所述汽提塔(T6)底部设置有净化水引流管(P5)，左侧中下部设置有气提用中压蒸汽输入管(E4);所述汽提塔(T6)顶部设置有废液蒸汽输出管道(E5);所述废液蒸汽分离塔(B1)底部设置有苯菲尔溶液收集装置(P1)、甲醇收集装置(P2)、氨气收集装置(P3)和尿素及三胺收集装置(P4)。
进一步，所述废水收集槽(TK100)连接有苯菲尔溶液冷凝液及甲醇收集管道(E1)、稀氨水冷凝液收集管道(E2)和尿素废液及三胺废弃物收集管道(E3)。
进一步，所述废水收集槽(TK100)为全封闭式设置。
进一步，所述废液蒸汽分离塔(B1)内置有硅胶吸附层。
本实用新型涉及用于尿素合成工艺中的废水处理系统，系统主体由废水收集槽(TK100)、汽提塔(T6)和废液分离塔(B1)构成，有益效果体现在于：
1、本实用新型涉及的用于尿素合成工艺中的废水处理系统，其中，废水收集槽(TK100)为封闭式设置，前端直接与废水收集管E1、E2及E3相连接，后端直接通过管道与污水输送泵(P10A)相连接，构成封闭系统，减少废水污染物扩散。
2、本实用新型涉及的用于尿素合成工艺中的废水处理系统，其中，废水收集槽内部设置有均匀分布的凹凸面，有利于难溶物和重金属离子的沉淀，提高了下游污水处理系统的运行效率和有效成分回收率。
3、本实用新型涉及的用于尿素合成工艺中的废水处理系统，设置有废液蒸汽分离塔(B1)，废液蒸汽分离塔(B1)内部设置有硅胶层，提高了苯菲尔液、氨气、甲醇、液体尿素及三胺的回收纯度。
