申请日2013.10.10
公开(公告)日2014.05.21
IPC分类号E03F5/02
摘要
一种双塑复合增强型污水检查井，其井体的侧壁开有至少一个与管路连通的承插口;所述井体的底部封闭，上部开有一个井口;所述井口用于与污水井管连接，其特征在于：所述井体、承插口和井口均由双层塑料复合增强材料用滚塑工艺制成;所述双层塑料复合增强材料的外层为低密度聚乙烯层，内层为环氧树脂层，内层和外层的交界处附近均匀散布有短玻璃纤维，一部分短玻璃纤维渗入连接在内层与外层的交界面，并与内层和外层热熔连接。本实用新型提供的种双塑复合增强型污水检查井不仅降低了使用成本，而且大大提高了产品质量，实现企业效益和社会效益的双丰收。
权利要求书

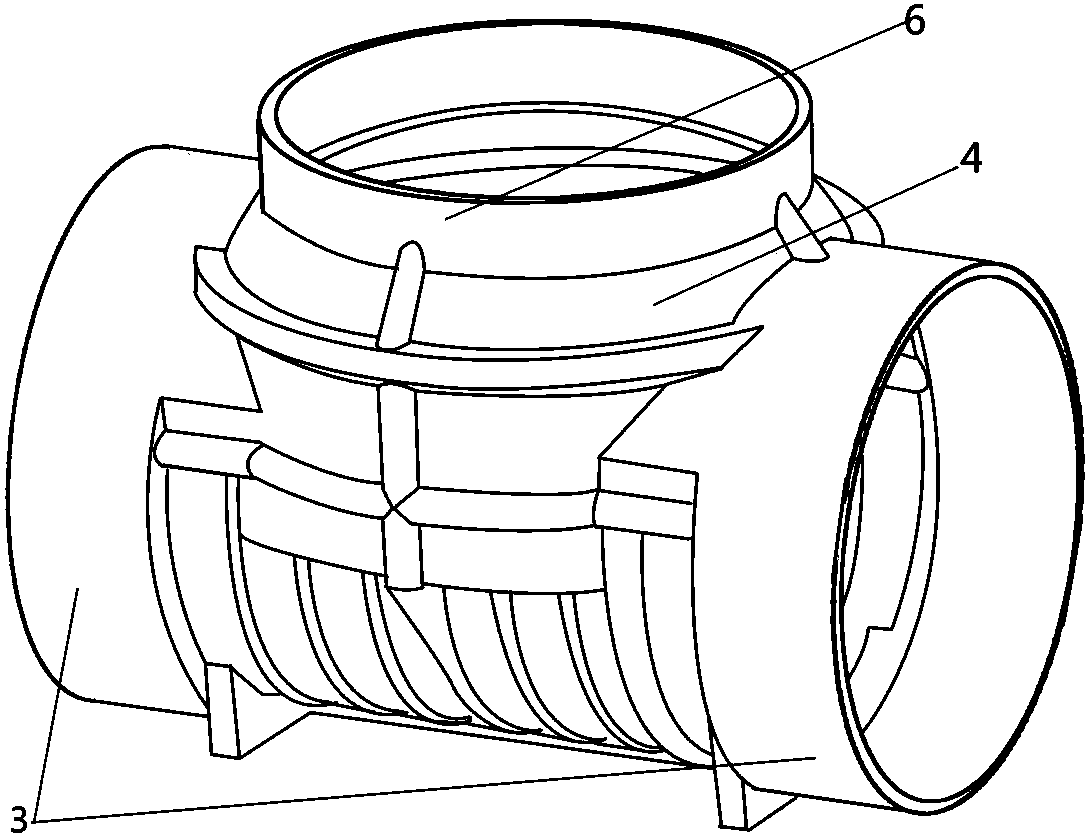

1.一种双塑复合增强型污水检查井，其井体(4)的侧壁开有至少一个与管路连通的承插口(3);所述井体(4)的底部封闭，上部开有一个井口(6);所述井口(6)用于与污水井管连接，其特征在于：所述井体(4)、承插口(3)和井口(6)均由双层塑料复合增强材料用滚塑工艺制成;所述双层塑料复合增强材料的外层为低密度聚乙烯层(2)，内层为环氧树脂层(1)，内层和外层的交界处附近均匀散布有短玻璃纤维(5)，一部分短玻璃纤维(5)渗入连接在内层与外层的交界面，并与内层和外层热熔连接。
2.2根据权利要求1所述的双塑复合增强型污水检查井，其特征在于：所述环氧树脂层(1)为两至三层，层与层之间热熔连接，其交界处附近均匀散布有短玻璃纤维(5)，一部分短玻璃纤维(5)渗入连接在层与层的交界面。
3.根据权利要求1或2所述的双塑复合增强型污水检查井，其特征在于：所述短玻璃纤维(5)是一种3～4mm长的无碱玻璃纤维。
4.根据权利要求1或2所述的双塑复合增强型污水检查井，其特征在于：所述井体(4)为变径井体或等径井体。
5.根据权利要求1或2所述的双塑复合增强型污水检查井，其特征在于：所述承插口(3)为变径承插口或等径承插口。
说明书
一种双塑复合增强型污水检查井
技术领域
本实用新型涉及一种重力流排水、排污管网中的检查井，特别是一种塑料污水检查井。
背景技术
近年来，塑料检查井被广泛应用，大量塑料检查井生产企业也随之如雨后春笋般出现。主要原因是我国住建部重点推广使用塑料检查井，限止砖砌检查井，有效控制地下水资源污染。从2007年时全国只有2～3家生产塑料检查井企业，而到2013年的今天全国已有50多家企业，在这50多家企业里，先期上的是采用注塑工艺来生产，但是近期上该项目的厂家大多数采用滚塑工艺来生产检查井。
滚塑工艺生产检查井的原材料是采用流动性很好的LLDPE(低密度聚乙烯)，滚塑工艺如用HDPE(高密度聚乙烯)来生产检查井，则无法成型，因为HDPE的流动性非常差。但是HDPE与LLDPE在物理性能上来比，不管是刚性、弹性模具，还是拉伸强度，HDPE要比LLDPE高得多。所以用HDPE来生产的注塑井的壁厚要比滚塑型井的壁原薄得多。采用滚塑工艺又只能用流动性好的LLDPE来成型，只能牺牲原材料、增加壁厚，以此来换取强度。
线型低密度聚乙烯( Linear Low-Density Polyethylene )，英文缩写为LLDPE。线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。LLDPE的线性度取决于LLDPE和LDPE的不同生产加工过程。LLDPE通常在更低温度和压力下，由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成。共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布，同时具有线性结构使其有着不同的流变特性。LLDPE的熔融流动特性适应滚塑工艺的要求，特别是用薄膜挤出工艺，可产出高质的LLDPE产品。LLDPE应用于聚乙烯所有的传统市常增强了抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜。它的优异的抗环境应力开裂性，抗低温冲击性和抗翘曲性使 LLDPE对管材、板材挤塑和所有模塑应用都有吸引力。 LLDPE最新的应用是作为地膜用于废渣填埋和废液池的衬层。
玻璃钢(FRP)亦称作GRP，即纤维强化塑料，一般指用玻璃纤维增强不饱和聚脂、环氧树脂与酚醛树脂基体。以玻璃纤维或其制品作增强材料的增强塑料，称谓为玻璃纤维增强塑料，或称谓玻璃钢。由于所使用的树脂品种不同，因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。质轻而硬，不导电，机械强度高，回收利用少，耐腐蚀。可以代替钢材制造机器零件和汽车、船舶外壳等。若玻璃钢检查井采用优质玻璃钢复合材料为主体材料，制作成本高，且在质量标准要求较高的情况下，抗压性、强度、真空度、环刚度、耐候性、连接性能、使用寿命等均需要改进，整体性能亟待提高。
实用新型内容
本实用新型的目的是提供一种双塑复合增强型检查井，要解决滚塑工艺制作的塑料检查井井壁比较厚才能达到需要强度的问题;并解决玻璃钢检查井制作成本高、整体性能较低的问题。
为实现上述目的，本实用新型采用如下技术方案：
一种双塑复合增强型污水检查井，其井体的侧壁开有至少一个与管路连通的承插口;所述井体的底部封闭，上部开有一个井口;所述井口用于与污水井管连接，其特征在于：所述井体、承插口和井口均由双层塑料复合增强材料用滚塑工艺制成;所述双层塑料复合增强材料的外层为低密度聚乙烯层，内层为环氧树脂层，内层和外层的交界处附近均匀散布有短玻璃纤维，一部分短玻璃纤维渗入连接在内层与外层的交界面，并与内层和外层热熔连接。
所述环氧树脂层为两至三层，层与层之间热熔连接，其交界处附近均匀散布有短玻璃纤维，一部分短玻璃纤维渗入连接在层与层的交界面。
所述短玻璃纤维是一种3～4mm长的无碱玻璃纤维。
所述井体为变径井体或等径井体。
所述承插口为变径承插口或等径承插口。
与现有技术相比本实用新型具有以下特点和有益效果：本实用新型提供的双塑复合增强型污水检查井不仅取材方便，维护费用低，降低了使用成本，而且大大增强了污水检查井的整体性能，如抗压性好、强度高，真空度好，环刚度大，耐候性强，连接性能好，使用寿命长等。本实用新型可广泛应用于各类管道污水检查井的建设。
