申请日2013.10.08
公开(公告)日2014.03.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种节水型锅炉补给水处理系统，包括：过滤器、阳离子交换器、阴离子交换器和混合离子交换器;其特征是：设置一回收水池，过滤器、阳离子交换器、阴离子交换器和混合离子交换器的正洗排水通过排水母管接入回收水池，阳离子交换器、阴离子交换器和混合离子交换器的反洗排水通过反洗排放母管接入回收水池;阳离子交换器、阴离子交换器和混合离子交换器的再生排水至排水母管后或通过回收水阀接入回收水池中，或通过废水排放阀接入废水池;在回收水池中设置回收水泵，回收水泵的泵出口与循环水系统中补充水管路相连通。本实用新型通过对锅炉补给水处理系统中一部分排水进行回收利用，降低新鲜取水量，减少废水排放，达到节水节能的目的。
权利要求书

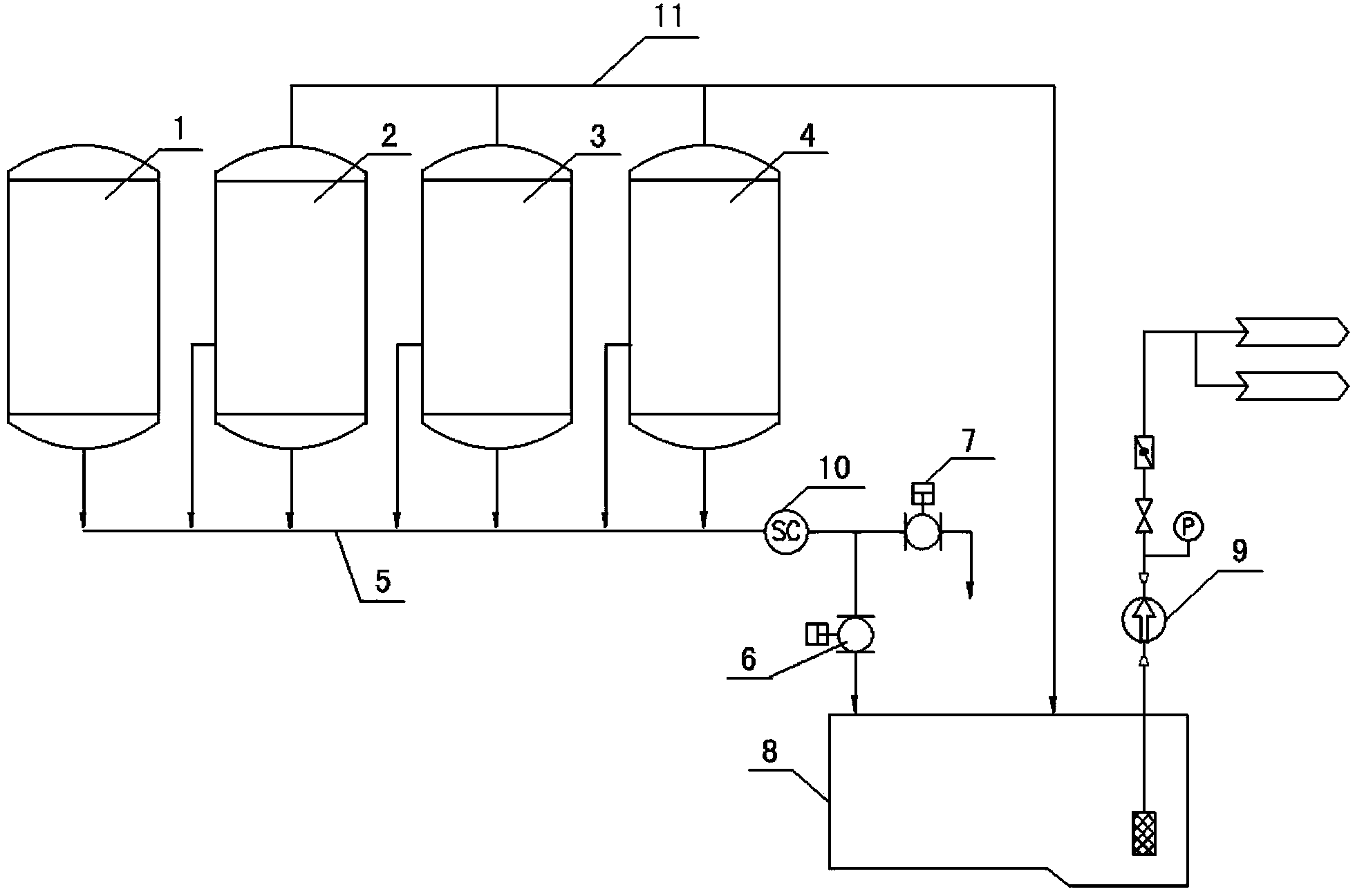

1.节水型锅炉补给水处理系统，包括：过滤器(1)、阳离子交换器(2)、阴离子交换器(3) 和混合离子交换器(4);其特征是：设置一回收水池(8)，所述过滤器(1)、阳离子交换器(2)、 阴离子交换器(3)和混合离子交换器(4)的正洗排水通过排水母管(5)接入回收水池(8)，所述阳 离子交换器(2)、阴离子交换器(3)和混合离子交换器(4)的反洗排水通过反洗排放母管(11)接入 回收水池(8);所述阳离子交换器(2)、阴离子交换器(3)和混合离子交换器(4)的再生排水至排 水母管(5)后或通过回收水阀(6)接入所述回收水池(8)中，或通过废水排放阀(7)接入废水池; 在所述回收水池(8)中设置回收水泵(9)，所述回收水泵(9)的泵出口与循环水系统中补充水管路 相连通。
2.根据权利要求1所述的节水型锅炉补给水处理系统，其特征是在所述排水母管(5)中 设置电导率表(10)，根据所述电导率表(10)的检测信号控制回收水阀(6)和废水排放阀(7)的通 断。
说明书
节水型锅炉补给水处理系统
技术领域
本实用新型涉及火电厂中锅炉补给水处理系统，更具体地说是一种节水型锅炉补给水处 理系统。
背景技术
随着火力发电厂参数、容量的提高，以及直流锅炉的应用，对锅炉补给水质量提出越来 越高的要求。目前国内高参数的火力发电机组的锅炉补给水均是除盐水，锅炉补给水处理系 统主要采用的工艺流程是：由过滤设备依次经过阳离子交换器、阴离子交换器至混合离子交 换器。该系统在投运前、反洗和再生过程中会产生大量的排水，目前国内的电力设计单位在 进行火力发电厂锅炉补给水处理系统设计时，均未考虑该系统的节水或排水的梯级利用问题， 造成该系统在投运前、反洗和再生过程中，有大量的较纯净水与废水共同排放到废水池内， 然后通过废水泵将废水送至废水处理系统进行处理，不仅造成大量水资源的浪费、也因废水 处理的增加而增加了废水处理系统的药耗和能耗，增加运行费用。
实用新型内容
本实用新型是为避免上述现有技术所存在的不足之处，提供一种节水型锅炉补给水处理 系统，通过对锅炉补给水处理系统中一部分排水进行回收利用，降低新鲜取水量，减少废水 排放，达到节水节能的目的。
本实用新型为解决技术问题采用如下技术方案：
本实用新型节水型锅炉补给水处理系统，包括过滤器、阳离子交换器、阴离子交换器和 混合离子交换器;其结构特点是：设置一回收水池，所述过滤器、阳离子交换器、阴离子交 换器和混合离子交换器的正洗排水通过排水母管接入回收水池，所述阳离子交换器、阴离子 交换器和混合离子交换器的反洗排水通过反洗排放母管接入回收水池;所述阳离子交换器、 阴离子交换器和混合离子交换器的再生排水至排水母管后或通过回收水阀接入所述回收水池 中，或通过废水排放阀接入废水池;在所述回收水池中设置回收水泵，所述回收水泵的泵出 口与循环水系统中补充水管路相连通。
本实用新型节水型锅炉补给水处理系统的结构特点也在于在所述排水母管中设置电导率 表，根据所述电导率表的检测信号控制回收水阀和废水排放阀的通断。
与已有技术相比，本实用新型的有益效果体现在：
1、本实用新型通过对锅炉补给水处理系统中大部分排水进行回收利用，有效降低了新鲜 取水量，减少了废水排放量，从而达到节水节能目的。
2、本实用新型不改变已有设备结构，仅仅增加管线、阀门和仪表设置，并增加设置回收 水池以及回收水泵，其投资小，效果显著。
