申请日2013.10.05
公开(公告)日2014.04.02
IPC分类号B01D29/56
摘要
本实用新型公开了一种用于海上污水处理器的双向过滤器，包括上壳体、下壳体、隔板、第一过滤器、第二过滤器、管道、阀门和水泵，所述隔板设置于所述上壳体与所述下壳体之间的内部，所述隔板上设置有两个孔，所述第一过滤器和所述第二过滤器分别安装于所述隔板上的两个孔上并位于所述下壳体内的一侧，所述上壳体的侧面设置有进水口，所述第二过滤器通过所述管道与所述上壳体外的水泵连接，所述阀门设置于所述水泵的出水口。与现有技术相比，本实用新型采用内置双过滤器，首先从第一过滤器从内至外过滤，再从第二过滤器从外至内过滤后排出，并采用水泵抽水，有效提高了过滤效果和工作效率，有利于推广。
权利要求书
1.一种用于海上污水处理器的双向过滤器，其特征在于：包括上壳体、下壳体、隔板、第一过滤器、第二过滤器、管道、阀门和水泵，所述隔板设置于所述上壳体与所述下壳体之间的内部，所述隔板上设置有两个孔，所述第一过滤器和所述第二过滤器分别安装于所述隔板上的两个孔上并位于所述下壳体内的一侧，所述上壳体的侧面设置有进水口，所述第二过滤器通过所述管道与所述上壳体外的水泵连接，所述阀门设置于所述水泵的出水口。
2.根据权利要求1所述的用于海上污水处理器的双向过滤器，其特征在于：所述第一过滤器和所述第二过滤器以分别靠近所述下壳体两侧的内壁安装。
说明书
一种用于海上污水处理器的双向过滤器
技术领域
本实用新型涉及一种海上污水处理器的过滤器，尤其涉及一种用于海上污水处理器的双向过滤器。
背景技术
随着航运业和海洋开发的空前发展，海洋环境的污染也越来越严重，人类对海洋环境保护也日益重视。平台生产过程中产生的生活污水对海洋环境构成了较为严重的流动性污染源。船舶生活污水处理装置就是为了防止由船舶和海洋平台产生的生活污水对航行水域造成污染而在船上和平台上设置的特定处理装置。而现有技术中用于海上污水处理器的过滤器，大多都采用单通多节过滤，这样的方式过滤效果虽好，但是效率却不高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于海上污水处理器的双向过滤器。
本实用新型通过以下技术方案来实现上述目的：

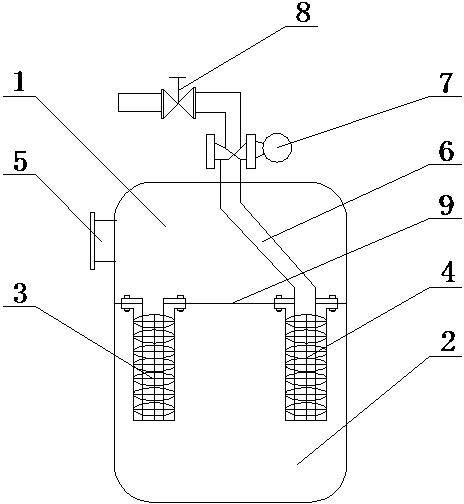

本实用新型包括上壳体、下壳体、隔板、第一过滤器、第二过滤器、管道、阀门和水泵，所述隔板设置于所述上壳体与所述下壳体之间的内部，所述隔板上设置有两个孔，所述第一过滤器和所述第二过滤器分别安装于所述隔板上的两个孔上并位于所述下壳体内的一侧，所述上壳体的侧面设置有进水口，所述第二过滤器通过所述管道与所述上壳体外的水泵连接，所述阀门设置于所述水泵的出水口。
具体地，所述第一过滤器和所述第二过滤器以分别靠近所述下壳体两侧的内壁安装。
本实用新型的有益效果在于：
本实用新型是一种用于海上污水处理器的双向过滤器，与现有技术相比，本实用新型采用内置双过滤器，首先从第一过滤器从内至外过滤，再从第二过滤器从外至内过滤后排出，并采用水泵抽水，有效提高了过滤效果和工作效率，有利于推广。
