采用流化床悬浮锅炉焚烧含盐污泥的设备

　　申请日2013.09.27

　　公开(公告)日2014.07.16

　　IPC分类号F23G7/00

　　摘要

　　本实用新型公开了一种采用流化床悬浮锅炉焚烧含盐污泥的设备，涉及环境工程与热能工程技术领域，本实用新型所述采用流化床悬浮锅炉焚烧含盐污泥的设备，通过检测含盐污泥氯含量确定需掺烧的煤泥(助燃燃料，同时也是一种废弃物)量，在30-40m/s左右的高速空气流作用下在床内呈稳定的气-固流化状态，进行剧烈的流化燃烧，流化床内焚烧充分，温度高，使废气中二恶英排放达到最低，污泥焚烧所产生的热量可重复利用。

　　权利要求书

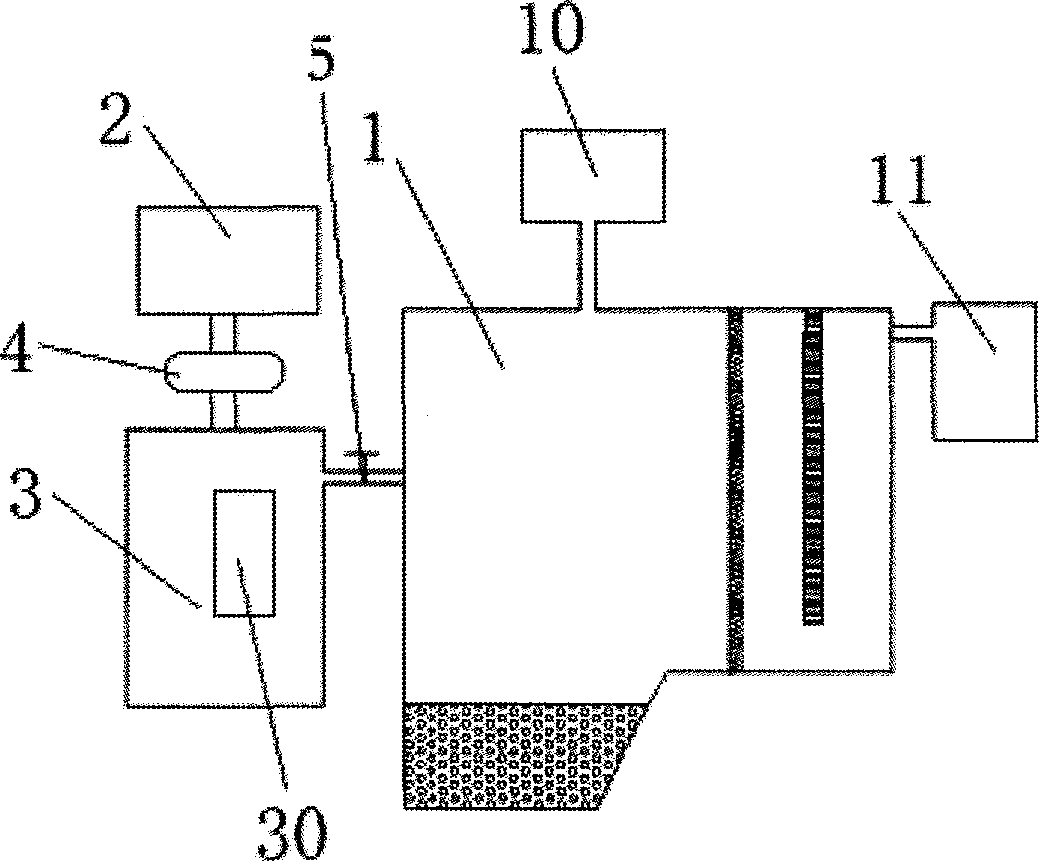

　　1.一种采用流化床悬浮锅炉焚烧含盐污泥的设备，其特征在于，所述设备包括：

　　自动定量配料装置，用于将含盐污泥和煤泥在所述混料装置中进行配比;

　　进料装置，其包括高压空气搅拌装置，在所述高压空气搅拌装置作用下防止物料离析;

　　泥浆输送系统，其包括柱塞泵及配套管道，用于将混合泥浆送入流化床悬浮锅炉的悬浮流化床;

　　所述采用流化床悬浮锅炉焚烧含盐污泥的设备还包括：

　　流化床悬浮锅炉，以导热油为传热介质;

　　其中，所述自动定量配料装置、进料装置、泥浆输送系统、流化床悬浮锅炉依次连接。

　　2.如权利要求1所述的采用流化床悬浮锅炉焚烧含盐污泥的设备，其特征在于，所述设备还包括除尘装置，燃烧后产生的烟气排出并通过所述除尘装置收集处置，满足环保要求。

　　3.如权利要求1所述的采用流化床悬浮锅炉焚烧含盐污泥的设备，其特征在于，所述设备还包括能量收集系统，所述能量收集系统用于将污泥焚烧所产生的热量再利用。

　　4.如权利要求1所述的采用流化床悬浮锅炉焚烧含盐污泥的设备，其特征在于，所述自动定量配料装置与所述进料装置之间设有粒化器。

　　说明书

　　一种采用流化床悬浮锅炉焚烧含盐污泥的设备

　　技术领域

　　本实用新型涉及一种采用流化床悬浮锅炉焚烧含盐污泥供热的设备，属于环境工程及热能工程技术领域。

　　背景技术

　　我国化工产业一直呈猛烈增长的趋势，而随之产生的大量污水污泥也成为制约很多化工企业的主要因素，目前对于此类污泥的主要处置方式是焚烧。但一些化工企业的污泥中含盐量较高，国内外的研究及工程经验表明，工业污泥中所含的氯在锅炉管的高温腐蚀中起着很重要的作用。当燃料中含氯量达到一定值时，它的作用远远超过了硫的作用。有研究证实，当燃料中氯含量大于0.3%时，与氯有关的高温腐蚀倾向严重。世界四大锅炉制造商也以燃料中氯含量0.3%左右作为其考虑高温腐蚀的参考值。研究还发现，在锅炉管的高温腐蚀中，硫的腐蚀是一次性的，而氯的腐蚀很可能是重复性的。因此，其危害性更不容忽视。因此，开发一种处置含氯量高工业污泥的焚烧技术与设备是十分必要的。污泥挥发物含量一般可反映出污泥含潜热的量。这部分热量可用于污泥焚烧，但往往不足以支持燃烧。

　　实用新型内容

　　(一)要解决的技术问题

　　本实用新型要解决的技术问题是，如何有效的焚烧含盐污泥。

　　(二)技术方案

　　为了解决上述问题，本实用新型提供了一种采用流化床悬浮锅炉焚烧含盐污泥的设备，所述设备包括：

　　自动定量配料装置，用于将含盐污泥和煤泥在所述混料装置中进行配比;

　　进料装置，其包括高压空气搅拌装置，在所述高压空气搅拌装置作用下防止物料离析;

　　泥浆输送系统，其包括柱塞泵及配套管道，用于将混合泥浆送入流化床悬浮锅炉的悬浮流化床;

　　所述采用流化床悬浮锅炉焚烧含盐污泥的设备还包括：

　　流化床悬浮锅炉，以导热油为传热介质;其中，所述自动定量配料装置、进料装置、泥浆输送系统、流化床悬浮锅炉依次连接。

　　其中，所述设备还包括除尘装置，燃烧后产生的烟气排出并通过所述除尘装置收集处置，满足环保要求。

　　其中，所述设备还包括能量收集系统，所述能量收集系统用于将污泥焚烧所产生的热量再利用。
