申请日2013.09.26
公开(公告)日2014.04.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理微砂循环沉淀池，本实用新型包括依次连接的混凝池、混合池、絮凝池、沉淀池和清水池组成;所述混合池的上方设置有旋流沉砂池;所述沉淀池底部的泥斗通过微砂污泥管与旋流沉砂池连接，并在泥斗与旋流沉砂池之间的管道上设置有污泥回流泵;所述沉淀池的进水端设置有浮渣收集槽。本实用新型提供一种具有混凝、混合、絮凝、沉淀为一体的污水处理微砂循环沉淀池，沉淀池占地面积减小，实现微砂循环，加快沉淀速度，减少药剂使用。
权利要求书

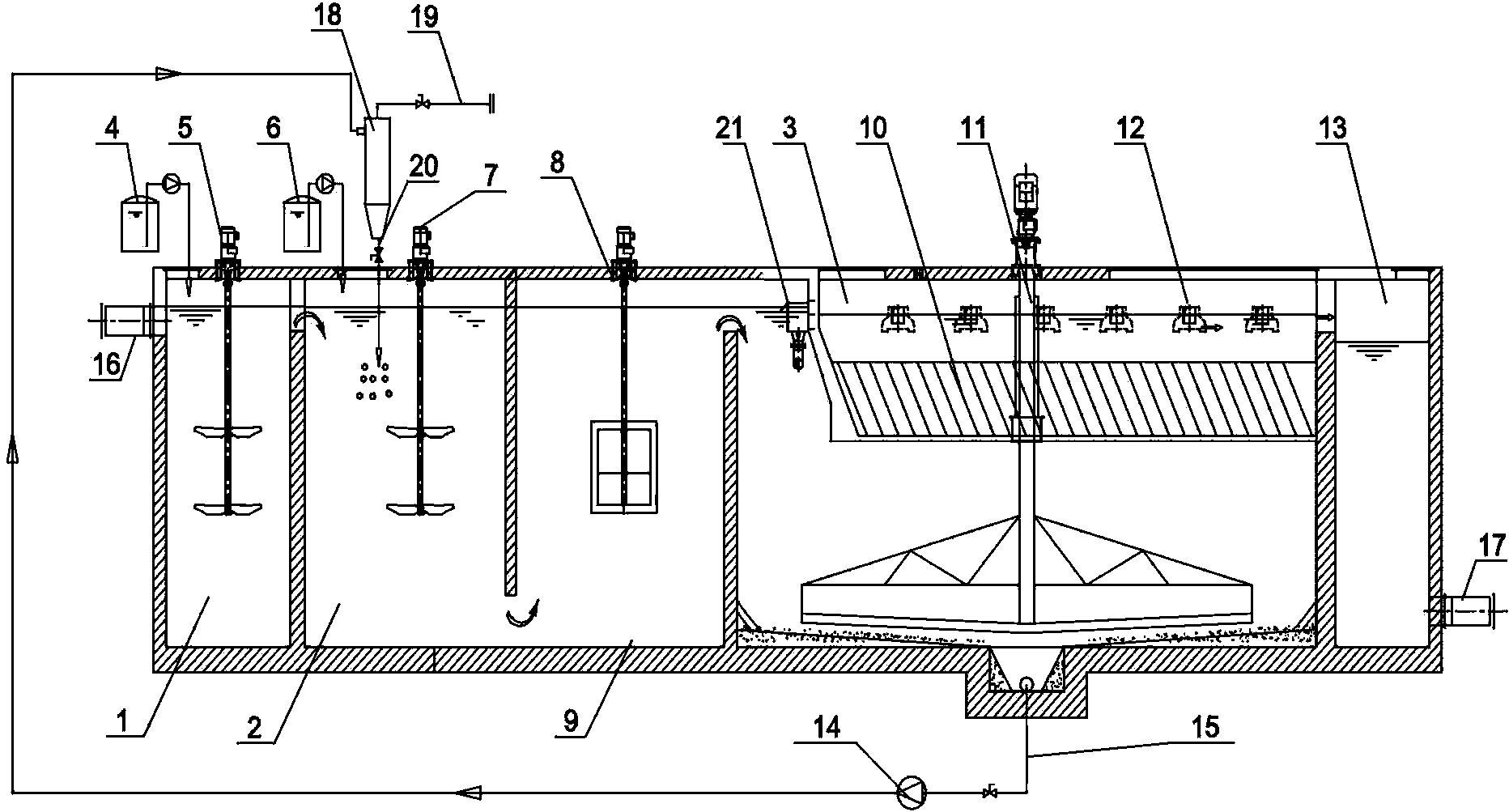

1.一种污水处理微砂循环沉淀池，其特征在于：包括依次连接的混凝池(1)、混合池(2)、絮凝池(9)、沉淀池(3)和清水池(13)组成;所述混合池(2)的上方设置有旋流沉砂池(18);所述沉淀池(3)底部的泥斗通过微砂污泥管(15)与旋流沉砂池(18)连接，并在泥斗与旋流沉砂池(18)之间的管道上设置有污泥回流泵(14);所述沉淀池(3)的进水端设置有浮渣收集槽(21)。
2.根据权利要求1所述的一种污水处理微砂循环沉淀池，其特征在于：所述絮凝池(9)内设有框式絮凝搅拌机(8)。
3.根据权利要求1所述的一种污水处理微砂循环沉淀池，其特征在于：所述旋流沉砂池(18)的顶部设置有污泥排放管(19)，且旋流沉砂池(18)底部设有回砂管(20)，回砂管(20)与混合池(2)连接。
4.根据权利要求1所述的一种污水处理微砂循环沉淀池，其特征在于：所述沉淀池(3)内的上部设置有斜管填料(10)，且在斜管填料(10)的上方设有上清液收集槽(12)。
说明书
一种污水处理微砂循环沉淀池
技术领域
本实用新型涉及污水处理沉淀池，具体涉及一种污水处理微砂循环沉淀池。
背景技术
在污水处理过程中，沉淀设备是水处理工艺中有机物与水分离的最重要环节，其设备运行状况直接影响了出水水质。沉淀池常用的型式有：平流沉淀池、斜管沉淀池、辐流沉淀池，其中平流沉淀池占地面积大，排泥困难，斜管沉淀池在污泥较轻时由于沉淀不充分而容易堆积堵塞，辐流沉淀池单独使用池面积大、沉淀速度较慢、沉淀效率不高。所以需要一种具有高效沉淀，减少药剂使用，应用广泛的高效沉淀池。
实用新型内容
本实用新型的目的在于现有技术不足，提供一种具有混凝、混合、絮凝、沉淀为一体的污水处理微砂循环沉淀池，沉淀池占地面积减小，实现微砂循环，加快沉淀速度，减少药剂使用。
本实用新型的目的主要通过以下技术方案实现：一种污水处理微砂循环沉淀池包括依次连接的混凝池、混合池、絮凝池、沉淀池和清水池组成;所述混合池的上方设置有旋流沉砂池;所述沉淀池底部的泥斗通过微砂污泥管与旋流沉砂池连接，并在泥斗与旋流沉砂池之间的管道上设置有污泥回流泵;所述沉淀池的进水端设置有浮渣收集槽。
所述絮凝池内设有框式絮凝搅拌机。
所述旋流沉砂池的顶部设置有污泥排放管，且旋流沉砂池底部设有回砂管，回砂管与混合池连接。
进一步的，所述沉淀池内的上部设置有斜管填料，且在斜管填料的上方设有上清液收集槽。
本实用新型与现有技术相比具有以下优点和有益效果：
1、采用机械混凝、机械絮凝，增加中间混合池，混合池进行微砂投加和循环;
2、采用旋流沉砂池将污泥中微砂分离利用，可减少药剂使用，提高沉淀效率，减少通过斜板的污泥量，减少了斜板堵塞的发生;
3、微砂加快沉淀速度，在沉淀池增加了基于“浅池沉淀”理论的上向流斜管，大大降低了沉淀区占地面积，表明光滑利于排泥，上升流速大，表面负荷高，沉淀效果好等特点，提高了沉淀池沉淀效率。
