申请日2014.11.05
公开(公告)日2015.04.01
IPC分类号F28G7/00; F28D7/02
摘要
一种带有超声波除垢装置的污水畅通式专用换热器，涉及环保设备技术领域。包括壳体、螺旋管、超声波换能器和控制箱，其特征在于：壳体底部设置有污水排出管，壳体两侧对称布置有至少两组超声波换能器，壳体侧壁的上部设有呈中心对称布置的两个污水入口，所述的污水入口的轴线与壳体的中心线垂直但不相交，每个污水入口处均设有过滤网，所述的螺旋管位于壳体内部，螺旋管的一端与设置于壳体上的进水管相连，另一端与设置于壳体上的出水管相连，所述的控制箱通过电缆与超声波换能器和外部电源相连。本实用新型可以方便的清楚内部污垢，防止管道堵塞。
权利要求书

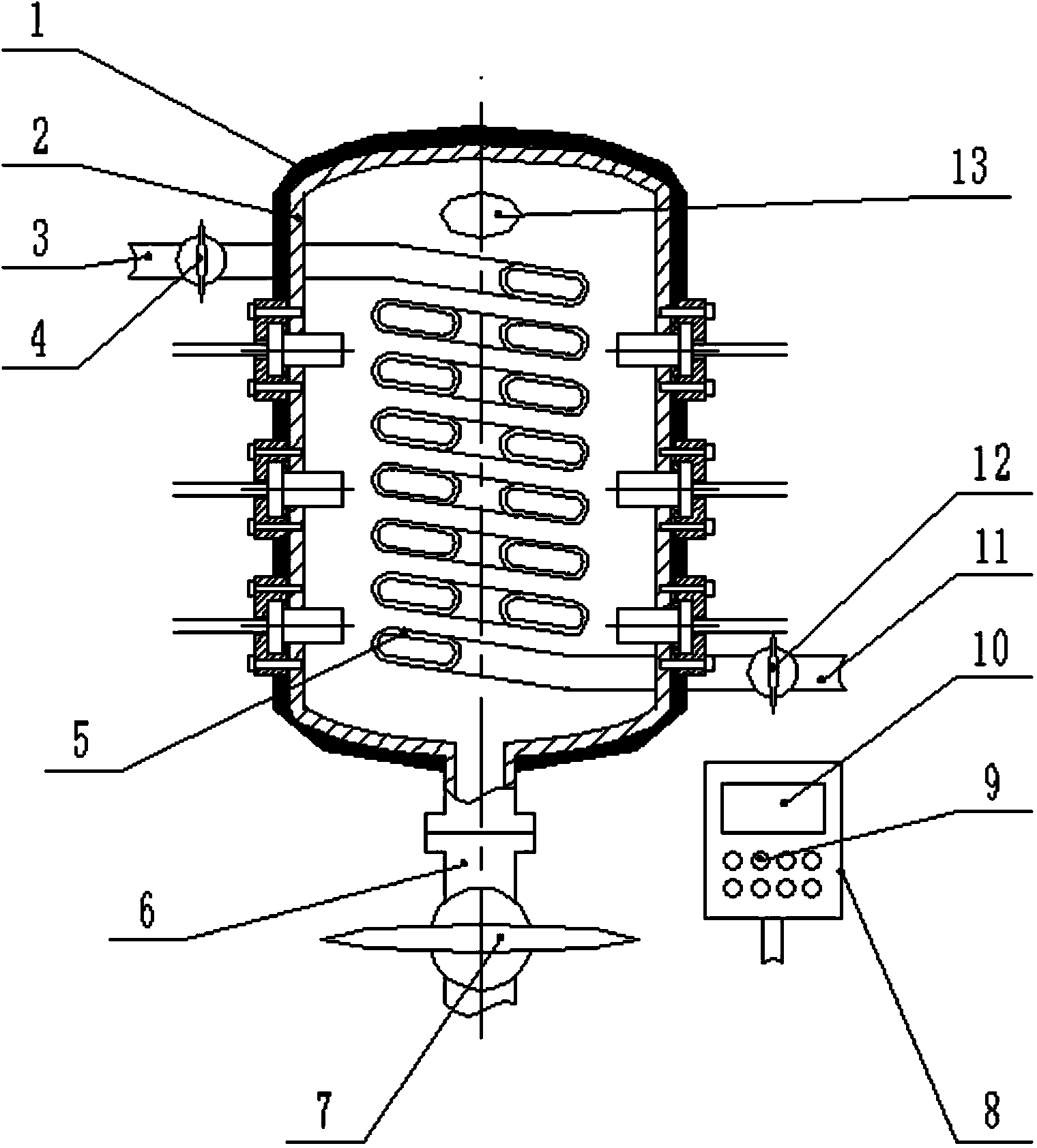

1.一种带有超声波除垢装置的污水畅通式专用换热器，包括壳体、螺旋管、超声波换能器和 控制箱，其特征在于：所述的壳体底部设置有污水排出管，污水排出管上设置有污水排出阀， 壳体两侧对称布置有至少两组超声波换能器，所述的超声波换能器通过被螺栓紧固的压帽安 装在壳体上，超声波换能器的尾部设有电缆，壳体侧壁的上部设有呈中心对称布置的两个污 水入口，所述的污水入口的轴线与壳体的中心线垂直但不相交，每个污水入口处均设有过滤 网，所述的螺旋管位于壳体内部，螺旋管的一端与设置于壳体上的进水管相连，另一端与设 置于壳体上的出水管相连，所述的进水管和所述的出水管上分别设置有进水阀和出水阀，所 述的控制箱通过电缆与超声波换能器和外部电源相连。
2.根据权利要求1所述的带有超声波除垢装置的污水畅通式专用换热器，其特征在于：所述 的控制箱包括键盘、显示屏和控制模块，键盘、显示屏以及外部接入的电源线均连接在控制 模块上。
3.根据权利要求1所述的带有超声波除垢装置的污水畅通式专用换热器，其特征在于：所述 的壳体外部设置有防锈层。
4.根据权利要求1所述的带有超声波除垢装置的污水畅通式专用换热器，其特征在于：所述 的超声波换能器与壳体之间设置有密封垫。
5.根据权利要求1所述的带有超声波除垢装置的污水畅通式专用换热器，其特征在于：所述 的螺旋管的截面为两侧为半圆，中间扁平的形状。
说明书
带有超声波除垢装置的污水畅通式专用换热器
技术领域
本实用新型属于环保设备技术领域，尤其涉及带有超声波除垢装置的污水畅通式专用换热器。
背景技术
污水换热器是污水源热泵系统中的前端产品，主要用来冬季提取分散在城市原生污水、工业废 水、冲渣水、印染废水等污水中的热量，通过中介水交换传递给热泵机组，经热泵机组提升给建筑 物供暖;夏季把建筑里面的热量传递给污水中，给建筑物制冷。污水换热器在绿色节能建筑的节能 减排中设计中起到有非常大的作用，在地土壤源热泵、地下水源热泵发展遇到不可解决的问题时， 污水换热器的出现，使的污水源热泵系统得到发展。然而，在实际使用过程中，由于城市原生污水 的成分复杂，极易产生结垢、堵塞、腐蚀等问题。
发明内容
本实用新型提供一种带有超声波除垢装置的污水畅通式专用换热器，以解决上述背景技术中存 在的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：一种带有超声波除垢装置的污水畅通 式专用换热器，包括壳体、螺旋管、超声波换能器和控制箱，其特征在于：所述的壳体底部设置有 污水排出管，污水排出管上设置有污水排出阀，壳体两侧对称布置有至少两组超声波换能器，所述 的超声波换能器通过被螺栓紧固的压帽安装在壳体上，超声波换能器的尾部设有电缆，壳体侧壁的 上部设有呈中心对称布置的两个污水入口，所述的污水入口的轴线与壳体的中心线垂直但不相交， 每个污水入口处均设有过滤网，所述的螺旋管位于壳体内部，螺旋管的一端与设置于壳体上的进水 管相连，另一端与设置于壳体上的出水管相连，所述的进水管和所述的出水管上分别设置有进水阀 和出水阀，所述的控制箱通过电缆与超声波换能器和外部电源相连。
所述的控制箱包括键盘、显示屏和控制模块，键盘、显示屏以及外部接入的电源线均连接在控 制模块上。
所述的壳体外部设置有防锈层。
所述的超声波换能器与壳体之间设置有密封垫。
所述的螺旋管的截面为两侧为半圆，中间扁平的形状。
本实用新型的有益效果为：
1.通过在污水换热器上加装超声波换能器可以有效的去除壳体内壁的污垢，通过控制箱上的按 键可以随时打开或关闭超声波换能器，随时进行除垢操作;
2、过滤网可以对污水进行初步过滤，防止体积较大的异物阻塞管道;
3、两个污水入口呈中心对称布置，且其轴线与壳体的中心线垂直但不相交，在两个污水入口同 时注入时，这样的布置可以在换热器内部形成涡流，可以很容易的将污水中的固体杂质冲走;
4、截面扁平的螺旋管的设计可以增大换热面积，有效增大换热效率;
5、通过螺栓和压帽安装超声波换能器，使超声波换能器在设备运输和安装时可以方便的拆下， 防止损坏。
