申请日2013.07.26
公开(公告)日2013.12.18
IPC分类号C02F9/02
摘要
一种选矿系统废水沉淀池，包括第一水池、第二水池、第三水池、第四水池，第一水池、第二水池、第三水池、第四水池组成了方形框架，第一水池、第二水池、第三水池、第四水池组成的方形框架中心处设有维修井，第一水池上设有排水管一，第二水池上设有排水管二，第三水池上设有排水管三。本实用新型有益的效果是：结构合理，采用四次沉淀的方式将选矿系统排出的废水完全沉清，废水中的有害物质被完全消除，避免了废水污染环境，环保效果好，能够保护人们的人身健康，并且设置围栏能够防止工作人员由于意外掉入废水沉淀池，保障了工作人员的人身安全，使用效果好，利于推广。
权利要求书

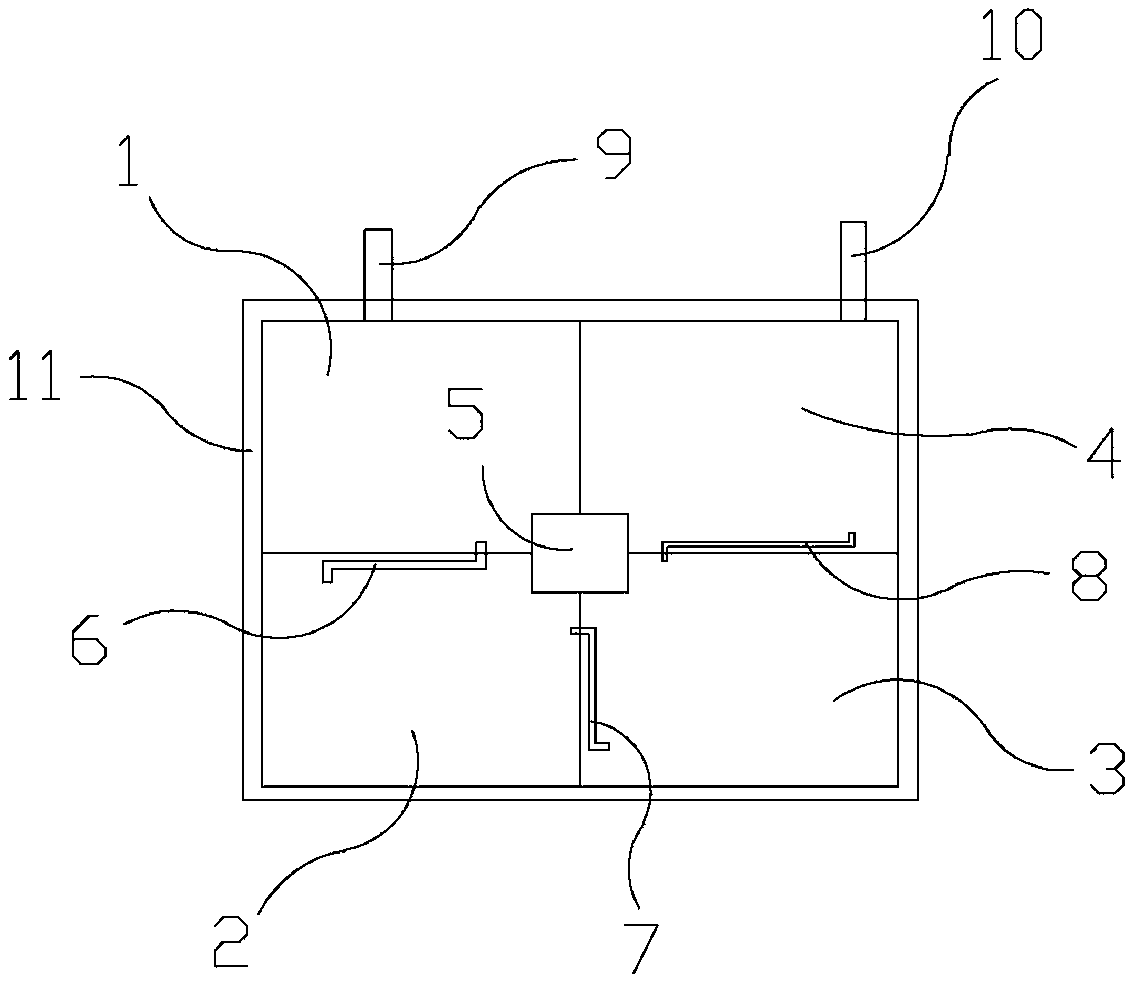

1.一种选矿系统废水沉淀池，其特征在于：包括用于第一次沉淀废水的第一水池(1)、用于第二次沉淀废水的第二水池(2)、用于第三次沉淀废水的第三水池(3)、用于第四次沉淀废水的第四水池(4)，所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)组成了方形框架，所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)组成的方形框架中心处设有维修井(5)，所述第一水池(1)上设有用于向第二水池(2)排放废水的排水管一(6)，所述第二水池(2)上设有用于向第三水池(3)排放废水的排水管二(7)，所述第三水池(3)上设有用于向第四水池(4)排放废水的排水管三(8)。
2.根据权利要求1所述的选矿系统废水沉淀池，其特征在于：所述第一水池(1)上设有废水进入管(9)。
3.根据权利要求1所述的选矿系统废水沉淀池，其特征在于：所述第四水池(4)上设有沉清水出水管(10)。
4.根据权利要求1所述的选矿系统废水沉淀池，其特征在于：所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)组成的方形框架周边设有围栏(11)。
说明书
一种选矿系统废水沉淀池
技术领域
本实用新型涉及一种废水处理系统，尤其是一种选矿系统废水自然沉淀池。
背景技术
目前，采用浮选方法选别矿物后会产生大量的废水，这些废水排放到环境中容易对环境造成严重的污染，并且这些废水会污染选矿地址附近的水源，影响人们的人身健康，因此，就需要专门的沉淀池来处理这些废水。
实用新型内容
本实用新型要解决上述现有技术存在的问题，提供一种选矿系统废水沉淀池，结构合理，能够沉淀掉选矿废水中的有害物质，避免了废水污染环境，能够保护人们的人身健康，满足了人们的需求。
本实用新型解决其技术问题采用的技术方案：这种选矿系统废水沉淀池，包括用于第一次沉淀废水的第一水池、用于第二次沉淀废水的第二水池、用于第三次沉淀废水的第三水池、用于第四次沉淀废水的第四水池，第一水池、第二水池、第三水池、第四水池组成了方形框架，第一水池、第二水池、第三水池、第四水池组成的方形框架中心处设有维修井，第一水池上设有用于向第二水池排放废水的排水管一，第二水池上设有用于向第三水池排放废水的排水管二，第三水池上设有用于向第四水池排放废水的排水管三。这样设置后，结构合理，使用时，第一水池用于第一次沉淀进入废水沉淀池的废水，沉淀后的废水经由排水管一进入第二水池，第二水池对废水进行第二次沉淀，沉淀后的废水经由排水管二进入第三水池，第三水池对废水进行第三次沉淀，沉淀后的废水经由排水管三进入第四水池进行第四次沉淀，经过四次沉淀后的废水沉淀掉了废水中的有害物质，避免了废水污染环境，能够保护人们的人身健康。
第一水池上设有废水进入管。这样设置后，废水能够通过废水进入管进入第一水池。
第四水池上设有沉清水出水管。这样设置后，经过完全沉淀的废水能够经由沉清水出水管排出。
第一水池、第二水池、第三水池、第四水池组成的方形框架周边设有围栏。这样设置后，采用围栏能够防止工作人员由于意外掉入废水沉淀池，保障了工作人员的人身安全。
本实用新型有益的效果是：本实用新型的选矿系统废水沉淀池，结构合理，采用四次沉淀的方式将选矿系统排出的废水完全沉清，废水中的有害物质被完全消除，避免了废水污染环境，环保效果好，能够保护人们的人身健康，并且设置围栏能够防止工作人员由于意外掉入废水沉淀池，保障了工作人员的人身安全，使用效果好，利于推广。
