申请日2013.05.30
公开(公告)日2013.11.20
IPC分类号C02F103/20; C02F9/14
摘要
本实用新型涉及一种规模化养猪场废水处理系统，包括沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池，所述沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池依次顺序连通。其处理成本低，且处理能力强，适合规模化养猪场废水处理的推广和应用。
权利要求书
1.规模化养猪场废水处理系统，其特征在于：包括沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池，所述沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池依次顺序连通。
2.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述格栅井包括粗格栅和细格栅，所述粗格栅格栅间隙为10～20mm，所述细格栅格栅间隙为5～8mm。
3.根据权利要求1或2所述的规模化养猪场废水处理系统，其特征在于：所述调节池安装有用于控制污水液位液位球阀、对调节池鼓风的鼓风机和用于抽取污水的污水泵。
4.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述初沉池为半地上式钢混结构，坡度为60度，安装有进水装置、出水收集装置和污水泵。
5.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述厌氧池为半地上式钢混结构，包括两台推流器。
6.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述中沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
7.根据权利要求1、4或6所述的规模化养猪场废水处理系统，其特征在于：所述二沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
8.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述反应池包括聚合氯化铝加药箱、聚合氯化铝计量泵、聚丙烯酰胺加药箱和聚丙烯酰胺计量泵，所述聚合氯化铝计量泵连接在聚合氯化铝加药箱上，所述聚丙烯酰胺计量泵连接在聚丙烯酰胺加药箱上。
9.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述终沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
10.根据权利要求1所述的规模化养猪场废水处理系统，其特征在于：所述消毒池为半地埋式钢筋混凝土结构，安装有次氯酸钠加药箱和次氯酸钠投加泵。
说明书
规模化养猪场废水处理系统
技术领域
本实用新型涉及一种废水处理方法，尤其涉及一种规模化养猪场废水的处理系统。
背景技术
规模化猪场废水主要由尿液、残余的粪便、饲料残渣和冲洗水等组成，有的场区还包括生产过程中产生的生活废水，前者是主要部分，其中冲洗水占了绝大部分。养猪场废水水质特征与猪舍结构、清粪方式与冲洗水的使用、饲料营养、猪消化功能和生产管理等有关。由于养猪业废水有机物浓度很高，且其中含有大量的氮、磷、悬浮物、致病菌等成分，这些污染物如不进行适当处理，一旦进入天然水体、农田就会导致严重的环境污染。
养猪场废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质的严重恶化。养猪废水中含有较多的氮、磷等养分，如能做到合理施用可有效地提高土壤肥力，改良土壤的理化特性，促进农作物的生长。但如果未经任何处理就直接、连续、过量的施用，则会给土壤和农作物的生长造成不良的影响，如引起作物徒长、返青、倒伏，使产量大大降低，推迟成熟期，影响后续作物的生产等。每天收集的大量粪尿露天存放，容易产生大量NH3、H2S等有害气体污染空气，形成臭味;蚊蝇孳生，传播疾病，污染环境。因此，对养猪场产生的废水等污染物进行有效的治理是十分必要的。
申请号为200910058472.1的中国发明专利公开了一种规模化猪场粪便污水处理方法。发明内容包括：通过沉淀处理将猪场粪污沉淀分离为上层清液(稀污水)和底层沉淀物(浓污水)。采用中温或近中温沼气发酵工艺对浓污水进行厌氧消化处理并生产沼气，沼气用于发电，发电余热或者燃烧沼气用于浓污水发酵过程升温保温，保证发酵温度达到中温或近中温。采用序批式反应器(SBR)对稀污水进行好氧处理，或者采用常温沼气发酵工艺对稀污水进行厌氧消化处理并生产沼气，然后采用人工湿地、氧化塘等自然处理方法对稀污水厌氧消化出水进行后处理，处理出水达标排放。浓污水厌氧消化出水用作农田肥料，或者进入稀污水处理系统与稀污水一道进行处理。该发明能提高猪场粪污处理以及沼气生产效率。
该发明虽然能将猪场的废水处理到国家的废水排放标准，但是由于其将猪场粪污沉淀分离为上层清液(稀污水)和底层沉淀物(浓污水);采用中温或近中温沼气发酵工艺对浓污水进行厌氧消化处理并生产沼气，沼气用于发电，发电余热或者燃烧沼气用于浓污水发酵过程升温保温，保证发酵温度达到中温或近中温，中温或近中温沼气发酵工艺控制复杂，发酵池造价成本高，提高了污水的处理成本。采用序批式反应器(SBR)对稀污水进行好氧处理，或者采用常温沼气发酵工艺对稀污水进行厌氧消化处理并生产沼气。用序批式反应器(SBR) 对稀污水进行好氧处理，提高了污水的处理成本，在很大程度上增加了猪场的建设成本。
实用新型内容
为了克服上述猪场废水处理工艺复杂和处理成本高的缺陷，本实用新型提供了一种规模化养猪场废水处理系统，该系统不仅能将猪场废水处理到国家废水排放标准，减少对环境的污染，而且其处理成本低，适合规模化养猪场废水处理的推广和应用。
为了达到上述技术目的，本实用新型采用的技术方案是：

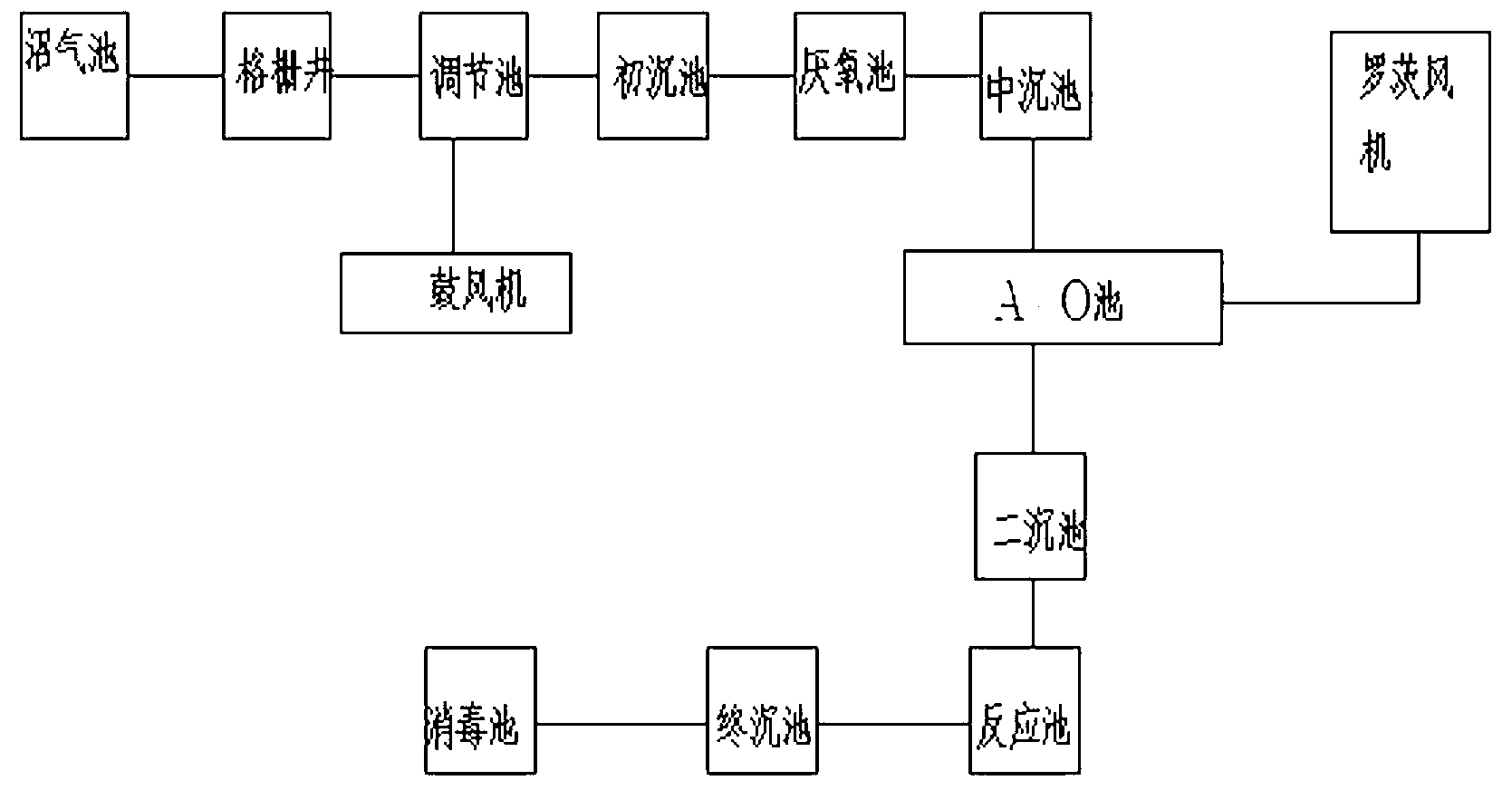

规模化养猪场废水处理系统，其特征在于：包括沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池，所述沼气池、格栅井、调节池、初沉池、厌氧池、中沉池、A/O池、二沉池、反应池、终沉池和消毒池依次顺序连通。
所述格栅井包括粗格栅和细格栅，所述粗格栅格栅间隙为10～20mm，所述细格栅格栅间隙为5～8mm。
所述调节池安装有用于控制污水液位液位球阀、对调节池鼓风的鼓风机和用于抽取污水的污水泵。
所述初沉池为半地上式钢混结构，坡度为60度，安装有进水装置、出水收集装置和污水泵。
所述厌氧池为半地上式钢混结构，包括两台推流器。
所述中沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
所述二沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
所述反应池安装有聚合氯化铝加药箱、聚合氯化铝计量泵、聚丙烯酰胺加药箱和聚丙烯酰胺计量泵，所述聚合氯化铝计量泵连接在聚合氯化铝加药箱上，所述聚丙烯酰胺计量泵连接在聚丙烯酰胺加药箱上。
所述终沉池为半地埋式钢筋混凝土结构，坡度为60度，安装有中心布水装置、出水收集装置和污泥泵。
所述消毒池为半地埋式钢筋混凝土结构，安装有次氯酸钠加药箱和次氯酸钠投加泵。
本实用新型的优点：
1、本实用新型没有采用中温或近中温沼气发酵工艺，没有采用序批式反应器(SBR)对稀污水进行好氧处理，而是采用处理池的办法来处理，其控制简单、造价成本低，不用采购序批式反应器(SBR)，大大降低了猪场污水的处理成本，布局紧凑，合理，占地面积小。本系统水量较少，实际运行中污泥量较少,且大部污泥都是好氧池和厌氧池中生物繁殖的污泥以及絮凝反应产生的絮凝污泥，脱水比较容易，污泥处理处置采用污泥浓缩池的重力作用进行压缩，干化。并定期进行清掏，清掏出来的污泥运出无污染处理。
2、猪场废水首先经过猪场外设置的沼气池进行初步的厌氧发酵，将大分子物质初步分解。出水进入格栅井，两道人工格栅分别对悬浮物质进行过滤，除去粗大漂浮物，保护后续工艺中设备的正常运行。然后进入调节池，在调节池中加入氢氧化钠碱液，同时通用鼓风机对水中的氨氮进行吹脱。在泵的作用下进入初沉池，利用重力的作用，进一步分离去除污水中颗粒较大的悬浮物质，出水自流进入厌氧池，在厌氧池中大分子有机物分解为小分子有机物，提高了废水的可生化性，去除了废水中一部分的CODcr及BOD5。厌氧池后设置中沉池，沉淀后的厌氧泥回流至厌氧池，以避免厌氧池的污泥流失。中沉池出水进入A/O池进行生化处理，生化池可去除大部分的SS、CODcr及BOD5，A/O池出水进入二沉池进行沉淀处理。A池中的水由三部分组成，一是中沉池出水，二是由调节池引进的污水，三是加入150吨清水。二沉池中污泥回流至A/O池，剩余污泥排至污泥池。二沉池出水进入反应池，进行絮凝沉淀处理，该化学絮凝法主要是作为污水处理达标排放的保障措施，尤其在冬季气温低，生化处理效果降低的情况下使用化学絮凝，能保障污水处理达标排放。絮凝沉淀池出水流入终沉池，沉淀去除由于絮凝反应产生的污泥，出水最后进入消毒池，经过次氯酸钠消毒杀菌后出水排放流入河流。经本实用新型处理后的废水 ，出水水质CODCr≤100mg/L。完全达到国家《污水综合排放标准》(GB8978-1996)中的第二类污染物最高允许排放浓度中的Ⅰ级标准，用到的设备成本低，不用购买大型的污水处理设备，使用寿命长。用于存储污水的各个池子，都是用混凝土制成，使用寿命长，占地面积小，处理剩下的污泥还可以作为生物有机肥的原料，有利于环保。
3、本实用新型格栅井包括粗格栅和细格栅，所述粗格栅格栅间隙为10～20mm，所述细格栅格栅间隙为5～8mm。经过粗格栅和细格栅的过滤能基本过滤掉悬浮的大颗粒物质，防止大颗粒物质堵塞水泵和各个池的连通口，造成处理工艺的中断。
4、本实用新型在调节池中安装鼓风机，安装鼓风机能对水中的氨氮进行吹脱。
