申请日2013.05.30
公开(公告)日2013.09.04
IPC分类号C02F9/14; C02F9/04
摘要
本发明提供了一种印染废水清浊分离与余热利用系统，包括用于排放低浓度废热水的低浓度排水管和用于排放高浓度废热水的高浓度排水管，低浓度排水管，低浓度排水管上设有控制阀Ⅰ，高浓度排水管上设有控制阀Ⅱ，还包括与低浓度排水管连通的废热水收集池Ⅰ和与高浓度排水管连通的废热水收集池Ⅱ，还包括用于对废热水收集池Ⅰ内的废热水进行换热的热交换器Ⅰ和用于对废热水收集池Ⅱ内的废热水进行换热的热交换器Ⅱ。本发明既能将高浓度和低浓度废水分开处理，又能充分利用废水的热能，实现能源的高效利用，节能环保。
权利要求书

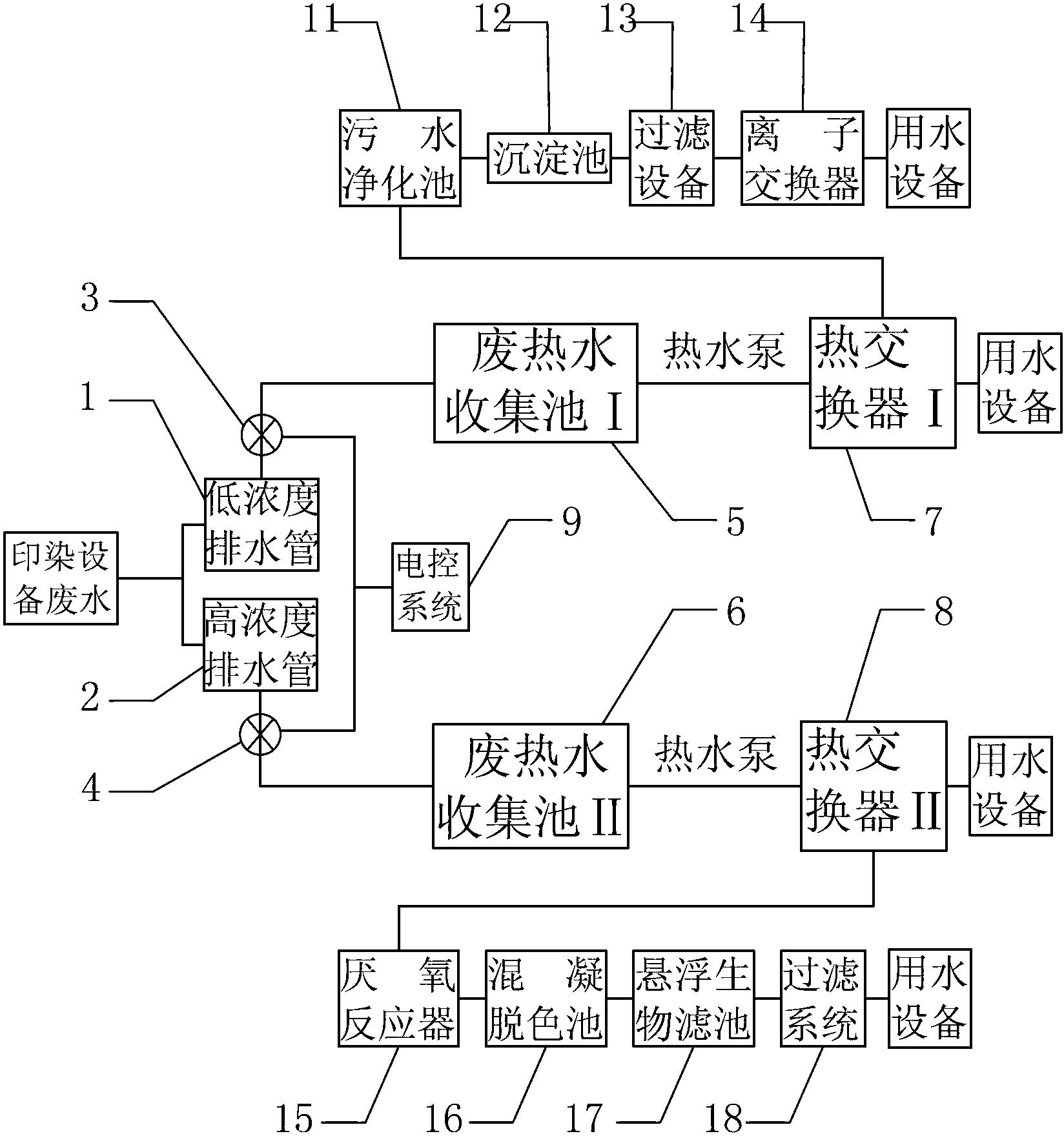

1.印染废水清浊分离与余热利用系统，其特征在于：包括用于排放低浓度废热 水的低浓度排水管(1)和用于排放高浓度废热水的高浓度排水管(2)，所述 低浓度排水管(1)，所述低浓度排水管(1)上设有控制阀Ⅰ(3)，所述高浓 度排水管(2)上设有控制阀Ⅱ(4)，还包括与低浓度排水管(1)连通的废 热水收集池Ⅰ(5)和与高浓度排水管(2)连通的废热水收集池Ⅱ(6)，还 包括用于对废热水收集池Ⅰ(5)内的废热水进行换热的热交换器Ⅰ(7)和 用于对废热水收集池Ⅱ(6)内的废热水进行换热的热交换器Ⅱ(8)。
2.根据权利要求1所述的印染废水清浊分离与余热利用系统，其特征在于：所 述控制阀Ⅰ(3)和控制阀Ⅱ(4)由电控系统(9)控制工作。
3.根据权利要求1或2所述的印染废水余热回收系统，其特征在于：所述废热 水收集池Ⅰ(5)内设有保温夹层(10)。
4.根据权利要求1或2所述的印染废水余热回收系统，其特征在于：所述废热 水收集池Ⅰ(5)的内底壁壁面为斜面。
说明书
印染废水清浊分离与余热利用系统
技术领域
本发明涉及印染废水利用领域，具体涉及一种印染废水清浊分离与余热利 用系统。
背景技术
现有印染企业废水排放时一般是所有废水一起排至废水池，因为在不同工 序中产生的废水浓度、COD不同，而有些低浓度废水可以采用成本相对较低的 处理工艺进行处理，但是所有废水一起排至废水池后不仅增加了废水处理的工 作量和处理成本，而且造成资源浪费，不利于节能环保，而且，有些印染设备 会产生温度高达80℃以上的高温废水，若直接排人废水池中，会使处理系统中 废水温度高达46℃以上，既降低生化处理效率，也造成能源浪费。
发明内容
本发明所要解决的技术问题在于提供一种印染废水清浊分离与余热利用系 统，既能将高浓度和低浓度废水分开处理，又能充分利用废水 的热能，实现能 源的高效利用，节能环保。
为解决上述现有的技术问题，本发明采用如下方案：印染废水清浊分离与 余热利用系统，包括用于排放低浓度废热水的低浓度排水管和用于排放高浓度 废热水的高浓度排水管，低浓度排水管，低浓度排水管上设有控制阀Ⅰ，高浓 度排水管上设有控制阀Ⅱ，还包括与低浓度排水管连通的废热水收集池Ⅰ和与 高浓度排水管连通的废热水收集池Ⅱ，还包括用于对废热水收集池Ⅰ内的废热 水进行换热的热交换器Ⅰ和用于对废热水收集池Ⅱ内的废热水进行换热的热交 换器Ⅱ。
作为优选，控制阀Ⅰ和控制阀Ⅱ由电控系统控制工作。
作为优选，废热水收集池Ⅰ内设有保温夹层。
作为优选，废热水收集池Ⅰ的内底壁为斜面。
有益效果：
本发明采用上述技术方案提供的印染废水清浊分离与余热利用系统，既能 将高浓度和低浓度废水分开处理，又能充分利用废水的热能，实现能源的高效 利用，节能环保。
