申请日2014.11.03
公开(公告)日2015.03.18
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种A4O2生化污水处理系统，从入水口到出水口依次包括第一厌氧池、第一缺氧池、第一好氧池、第一沉淀池、第二厌氧池、第二缺氧池、第二好氧池、第二沉淀池;所述第一沉淀池设置有污泥排放口，所述第二沉淀池与第一厌氧池及第二厌氧池之间设置有污泥回流管，所述第二沉淀池与出水口之间设置有末端纤维过滤装置和消毒装置。本实用新型第一级沉淀池污泥全部排放，第二级沉淀池污泥全部回流，通过两次污水循环处理，对高浓度的养殖等废水可实现一次达标排放。本实用新型适用养殖场等高浓度废水的净化，也适用于城镇生活污水处理及再生利用，以及食品、制药、印染、化工等高浓度可生化的工业废水处理及再生利用。
权利要求书
1.一种A4O2生化污水处理系统，其特征在于：从入水口到出水口依次包括第一厌氧池、第一缺氧池、第一好氧池、第一沉淀池、第二厌氧池、第二缺氧池、第二好氧池、第二沉淀池;所述第二沉淀池上层出水口之后依次设置有过滤装置和消毒装置，所述第二沉淀池的下层出口与第一厌氧池、第二厌氧池之间分别设置有污泥回流管。
2.根据权利要求1所述的一种A4O2生化污水处理系统，其特征在于所述第一沉淀池与第二沉淀池结构相同、且分别在池底设置有排污口。
3.根据权利要求2所述的一种A4O2生化污水处理系统，其特征在于所述第一沉淀池的排污口上设置有排污阀。
4.根据权利要求2所述的一种A4O2生化污水处理系统，其特征在于所述第二沉淀池的排污口连接污泥回流管的一端，污泥回流管的另一端分别连接到第一厌氧池和第二厌氧池。
5.根据权利要求1所述的一种A4O2生化污水处理系统，其特征在于所述过滤装置中的过滤膜为纤维毡。
说明书
一种A4O2生化污水处理系统
技术领域
本实用新型属于废水处理及资源化领域，具体的说是一种A4O2生化污水处理系统。
背景技术
城镇生活污水在内的各种可生化处理的废水的处理工艺方法研究和应用已有多年的历史，主要工艺有生物化学方法和物理化学方法。特别是生化处理方法在城镇生活污水处理中得到广泛应用。一方面生活污水排放标准的提高和节能降耗的要求，需要更高的处理效果。同时大量养殖、食品生产的产生的高浓度有机废水也需要处理达到国家规定的排放标准。因此，新的高效率生化污水处理方法成为必须的技术要求。
A2O工艺是传统的污水处理方法之一，这种污水处理方式对高浓度污水中的COD、BOD、TN和TP的去除效率难以达到国家相关排放标准，同时在沉淀池中存在淤泥膨胀问题，影响出水水质，排放出的水有待于进一步处理。
实用新型内容
本实用新型的目的是在现有A2O工艺基础上提出一种二级污水处理工艺，利用废水的循环处理，在原有的处理系统上增加一级处理工艺和末端纤维过滤装置，使得高浓度有机污水处理后的效果更加理想，符合污水排放或回用的标准。
为实现上述目的，本实用新型采用如下技术方案：

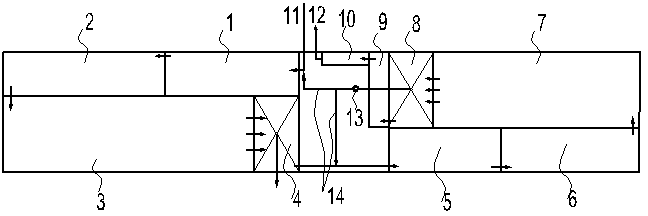

一种A4O2生化污水处理系统，从入水口到出水口依次包括第一厌氧池、第一缺氧池、第一好氧池、第一沉淀池、第二厌氧池、第二缺氧池、第二好氧池、第二沉淀池;所述第二沉淀池上层出水口之后依次设置有过滤装置和消毒装置，所述第二沉淀池的下层出口与第一厌氧池、第二厌氧池之间分别设置有污泥回流管。
在上述技术方案中，所述第一沉淀池与第二沉淀池结构相同、且分别在池底设置有排污口。
在上述技术方案中，所述第一沉淀池的排污口上设置有排污阀。
在上述技术方案中，所述第二沉淀池的排污口连接污泥回流管的一端，污泥回流管的另一端分别连接到第一厌氧池和第二厌氧池。
在上述技术方案中，所述第一厌氧池、第一缺氧池、第一好氧池、第二厌氧池、第二缺氧池、第二好氧池内分别设置有填料。
在上述技术方案中，所述过滤装置中的过滤膜为纤维毡。
本实用新型中，第一级AA0采用高负荷运行模式，其第一次沉淀池中的污泥全部排放或部分用来补充第二级需要，由于一级沉淀单元不需要考虑传统的二沉池需要注意的污泥膨胀等问题，故可保证第一级AAO的高负荷运行条件下，不影响最终出水水质。第二级AAO根据具体处理水质的情况，调整其运行负荷，二级沉淀单元的污泥通过污泥回流管补充两端厌氧环节流失的微生物，同时为除磷提供聚磷菌。
生物除磷是污水中的聚磷菌在厌氧条件下，受到压抑而释放出体内的磷酸盐，产生能量用以吸收快速降解有机物，并转化为PHB(聚β羟丁酸)储存起来。当这些聚磷菌进入好氧池时就降解体内储存的PHB产生能量，用于细胞的合成和吸磷，形成高浓度的含磷污泥，随剩余污泥一起排出系统，从而达到除磷的目的。
末端纤维过滤装置采用高通量、低成本的过滤材料，其出水悬浮物浓度可以达到生活杂用水标准，出水SS小于5mg/L。对于对出水水质要求较高或需要回用的用户，选装此过滤单元，可以进一步保证出水的水质。
本实用新型与现有技术相比：本实用新型采用两级A2O污水处理系统，在同样的水力停留时间情况下，可以保证高浓度有机污水能够一次性达到国家相关排放或回用标准;同时，在一级处理完毕完全不用考虑污泥的膨胀问题，可以进行二级处理，在二级处理出水后设置有末端纤维过滤装置，使得污水中的悬浮物质得到进一步去除，保障排放水的质量。本实用新型结构简单，第一级污水处理系统和第二级污水处理系统对称设置形成循环模式，使得污水处理效果更佳。
