申请日2013.07.22
公开(公告)日2014.01.01
IPC分类号E04D13/16; E04D13/158
摘要
本实用新型公开了一种仿古建筑屋面檐口防水处理施工结构，包括平铺在屋面结构板上的屋面砂浆找平层、平铺在所施工屋面檐口上的檐口底瓦、平铺在檐口底瓦上的SBC防水卷材铺装层、位于所施工屋面檐口上方的SBS改性沥青防水卷材铺装层和平铺在SBC防水卷材铺装层上的滴水瓦，屋面结构板呈倾斜向布设;檐口底瓦和SBC防水卷材铺装层的下端均伸出所施工屋面的檐口外侧;SBC防水卷材铺装层的上部紧压在SBS改性沥青防水卷材铺装层下方且二者组成屋面卷材防水层;屋面卷材防水层上由下至上铺装有多排盖瓦。本实用新型结构简单、设计合理、施工方法简单且投入施工成本低、施工质量易于控制，能解决现有仿古建筑斜屋面存在的多种问题。
权利要求书

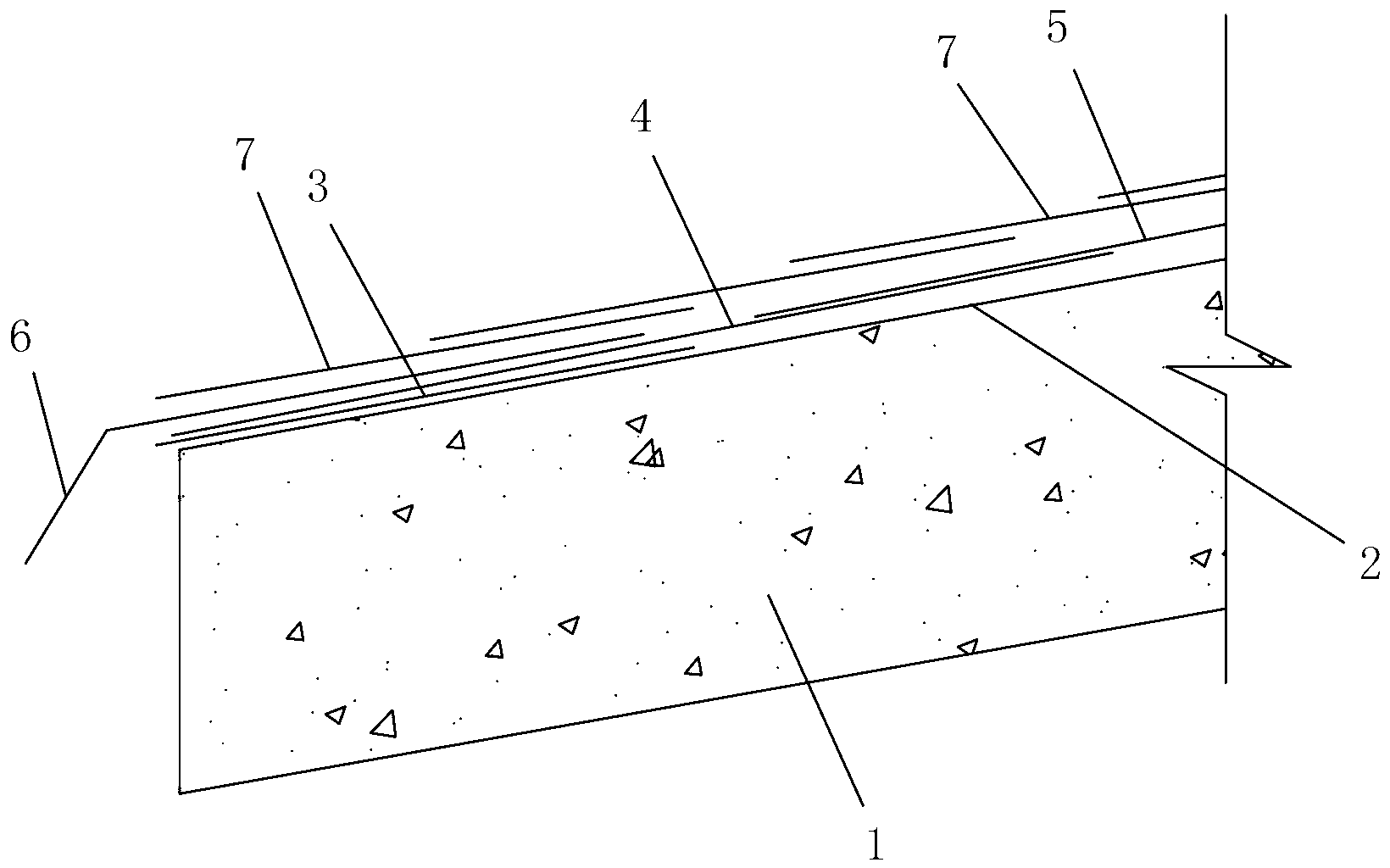

1.一种仿古建筑屋面檐口防 水处理施工结构，其特征在于：包括平铺 在所施工屋面的屋面结构板(1)上的屋面砂浆找平层(2)、平铺在所施 工屋面檐口上的檐口底瓦(3)、平铺在檐口底瓦(3)上的SBC防水卷材 铺装层(4)、平铺在位于所施工屋面檐口上方的屋面砂浆找平层(2)上 的SBS改性沥青防水卷材铺装层(5)和平铺在SBC防水卷材铺装层(4) 上的滴水瓦(6)，所述屋面结构板(1)呈倾斜向布设且其由上至下逐渐 向下倾斜;所述檐口底瓦(3)和SBC防水卷材铺装层(4)的下端均伸出 所施工屋面的檐口外侧，所述檐口底瓦(3)下端伸出所施工屋面檐口外 侧的长度大于SBC防水卷材铺装层(4)下端伸出所施工屋面檐口外侧的 长度;所述滴水瓦(6)位于檐口底瓦(3)上方，所述SBS改性沥青防水 卷材铺装层(5)的下端位于滴水瓦(6)的上端上方;所述檐口底瓦(3) 铺装在屋面砂浆找平层(2)上，所述SBS改性沥青防水卷材铺装层(5) 铺贴在屋面砂浆找平层(2)上;所述SBS改性沥青防水卷材铺装层(5) 的下端与所施工屋面檐口外端之间的距离为250mm～350mm，所述SBC防水 卷材铺装层(4)的上部紧压在SBS改性沥青防水卷材铺装层(5)下方， 所述SBC防水卷材铺装层(4)与SBS改性沥青防水卷材铺装层(5)之间 的搭接宽度不小于150mm，且SBC防水卷材铺装层(4)与SBS改性沥青防 水卷材铺装层(5)之间的搭接处紧固粘接为一体，所述SBC防水卷材铺 装层(4)与SBS改性沥青防水卷材铺装层(5)组成对所施工屋面进行整 体防水的屋面卷材防水层;所述屋面卷材防水层上由下至上铺装有多排盖 瓦(7)。
2.按照权利要求1所述的仿古建筑屋面檐口防水处理施工结构，其特 征在于：所述SBS改性沥青防水卷材铺装层(5)上还铺装有一层防水保 护层，所述防水保护层的下端位于SBC防水卷材铺装层(4)与SBS改性 沥青防水卷材铺装层(5)之间的搭接处上方。
3.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述檐口底瓦(3)、SBC防水卷材铺装层(4)、SBS改性 沥青防水卷材铺装层(5)和滴水瓦(6)均与屋面结构板(1)呈平行布 设。
4.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述SBC防水卷材铺装层(4)与SBS改性沥青防水卷材铺 装层(5)之间的搭接宽度为150mm～200mm。
5.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述屋面卷材防水层上还挂装有一个钢丝网，所述钢丝网与 所述屋面卷材防水层呈平行布设。
6.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述SBS改性沥青防水卷材铺装层(5)由多块SBS改性沥 青防水卷材搭接而成，且相邻两块所述SBS改性沥青防水卷材之间的搭接 宽度为8cm～20cm。
7.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述盖瓦(7)为板瓦。
8.按照权利要求1或2所述的仿古建筑屋面檐口防水处理施工结构， 其特征在于：所述SBC防水卷材铺装层(4)为SBC120防水卷材铺装层。
说明书
仿古建筑屋面檐口防水处理施工结构
技术领域
本实用新型属于屋面檐口防水处理技术领域，尤其是涉及一种仿古建 筑屋面檐口防水处理施工结构。
背景技术
随着社会的发展，为满足人们日益提高的精神生活需求，在我国仿古 建筑开始大面积建设。在新型建筑材料不断涌现和发展的今天，钢筋混凝 土结构工程的防水处理也成为现阶段工程施工过程的重中之重。然而近年 来仿古建筑施工中檐口漏水现象一直得不到很好地解决，主要是因为仿古 建筑屋面施工过程中瓦件、屋脊等安装均采用干硬性水泥砂浆进行粘结。 实际使用过程中，干硬性水泥砂浆这一材料存在硬化后的砂浆具有所需的 强度和粘结力及耐久性的优点，但该材料同时存在吸水性强，对水易产生 “虹吸”现象，使得水聚集饱和后顺防水面层从檐口处流下，从而出现檐 口漏水现象。实际使用过程中，仿古建筑檐口漏水直接影响仿古建筑工程 质量的耐久性及外观效果。因而，为防止屋面檐口漏水，确保工程质量油 漆彩绘不被雨水冲刷、浸泡而褪色、脱落，仿古建筑屋面檐口的防水处理 使得变得尤为重要。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提 供一种仿古建筑屋面檐口防水处理施工结构，其结构简单、设计合理、施 工方法简单且投入施工成本低、施工质量易于控制，能有效解决现有仿古 建筑斜屋面存在的檐口漏水较严重、油漆及彩绘的污染程度较大等问题。
为解决上述技术问题，本实用新型采用的技术方案是：一种仿古建筑屋 面檐口防水处理施工结构，其特征在于：包括平铺在所施工屋面的屋面结 构板上的屋面砂浆找平层、平铺在所施工屋面檐口上的檐口底瓦、平铺在 檐口底瓦上的SBC防水卷材铺装层、平铺在位于所施工屋面檐口上方的屋 面砂浆找平层上的SBS改性沥青防水卷材铺装层和平铺在SBC防水卷材铺 装层上的滴水瓦，所述屋面结构板呈倾斜向布设且其由上至下逐渐向下倾 斜;所述檐口底瓦和SBC防水卷材铺装层的下端均伸出所施工屋面的檐口 外侧，所述檐口底瓦下端伸出所施工屋面檐口外侧的长度大于SBC防水卷 材铺装层下端伸出所施工屋面檐口外侧的长度;所述滴水瓦位于檐口底瓦 上方，所述SBS改性沥青防水卷材铺装层的下端位于滴水瓦的上端上方; 所述檐口底瓦铺装在屋面砂浆找平层上，所述SBS改性沥青防水卷材铺装 层铺贴在屋面砂浆找平层上;所述SBS改性沥青防水卷材铺装层的下端与 所施工屋面檐口外端之间的距离为250mm～350mm，所述SBC防水卷材铺装 层的上部紧压在SBS改性沥青防水卷材铺装层下方，所述SBC防水卷材铺 装层与SBS改性沥青防水卷材铺装层之间的搭接宽度不小于150mm，且SBC 防水卷材铺装层与SBS改性沥青防水卷材铺装层之间的搭接处紧固粘接为 一体，所述SBC防水卷材铺装层与SBS改性沥青防水卷材铺装层组成对所 施工屋面进行整体防水的屋面卷材防水层;所述屋面卷材防水层上由下至 上铺装有多排盖瓦。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述SBS改性 沥青防水卷材铺装层上还铺装有一层防水保护层，所述防水保护层的下端 位于SBC防水卷材铺装层与SBS改性沥青防水卷材铺装层之间的搭接处上 方。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述檐口底瓦、 SBC防水卷材铺装层、SBS改性沥青防水卷材铺装层和滴水瓦均与屋面结 构板呈平行布设。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述SBC防水 卷材铺装层与SBS改性沥青防水卷材铺装层之间的搭接宽度为150mm～ 200mm。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述屋面卷材 防水层上还挂装有一个钢丝网，所述钢丝网与所述屋面卷材防水层呈平行 布设。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述SBS改性 沥青防水卷材铺装层由多块SBS改性沥青防水卷材搭接而成，且相邻两块 所述SBS改性沥青防水卷材之间的搭接宽度为8cm～20cm。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述盖瓦为板 瓦。
上述仿古建筑屋面檐口防水处理施工结构，其特征是：所述SBC防水 卷材铺装层为SBC120防水卷材铺装层。
本实用新型与现有技术相比具有以下优点：
1、结构简单、设计合理且加工制作及安装施工方便，施工质量易于 控制。
2、施工方法步骤简单、实现方便且施工成本较低，大幅度减少了屋 面防水的返工量。
3、使用效果好，有效解决了仿古屋面檐口处的漏水问题，使得油漆、 彩绘的污染程度降低到了最小，并且一次性施工效果好，返工量大大减少。
综上所述，本实用新型结构简单、设计合理、施工方法简单且投入施 工成本低、施工质量易于控制，能有效解决现有仿古建筑斜屋面存在的檐 口漏水较严重、油漆及彩绘的污染程度较大等问题。
