申请日2014.11.03
公开(公告)日2015.03.25
IPC分类号C02F11/04; A01K67/033; C05F15/00; A23K1/00; A23K1/18
摘要
一种城市污泥资源化处理系统，属于有机固废处理技术和生物质能技术领域。其特征是，包括依次串联剪切式园林绿化垃圾粉碎机、三角形长垄好氧堆肥反应堆、三角形长垄二级好氧堆肥反应堆、滚筒筛分机，三角形长垄好氧堆肥反应堆与微生物菌剂喷洒器连接，三角形长垄二级好氧堆肥反应堆分别与微生物菌剂喷洒器、蚯蚓养殖处理生物堆连接，蚯蚓养殖处理生物堆与全混式厌氧发酵罐连接。本实用新型的装置具有彻底实现城市污泥资源化处理的优点，将城市污泥经过三次无害化和资源化处理，最终转化为符合农业部有机肥标准的有机肥料，处理过程同时回收生物质能源——沼气、有机肥料、以及蚯蚓，具有显著的经济效益和环保社会效益。
权利要求书
1.一种城市污泥处理工艺系统，其特征是，包括依次串联剪切式园林绿化垃圾粉碎机、三角形长垄 好氧堆肥反应堆、三角形长垄二级好氧堆肥反应堆、滚筒筛分机，三角形长垄好氧堆肥反应堆与微生 物菌剂喷洒器连接，三角形长垄二级好氧堆肥反应堆分别与微生物菌剂喷洒器、蚯蚓养殖处理生物堆 连接，蚯蚓养殖处理生物堆与全混式厌氧发酵罐连接。
说明书
一种城市污泥资源化处理系统
技术领域
本实用新型属于环境保护领域，具体设计一种城市污泥资源化处理系统
技术背景
城市污泥是污水处理厂在污水处理过程中产生的副产物，以含水率97%计算，体积占处理污水处理量 的0.3%～0.5%。近年来，随着全国各地污水处理厂相继建成并投入运行，城市污泥的生产量也与日俱增。 城市污泥含水率高，易腐烂，有强烈臭味，含有大量的有机物，同时还有大量的病原菌、寄生虫以及铜、 砷、铅、锌、铝、汞等重金属和难降解的有机污染物等有害成分，因此，开展城市污泥稳定化、无害化、 资源化处理，是未来城市污泥处理的重要发展方向。
目前，污泥的产生量大，污泥的处理处置相对滞后，污泥稳定化率低、无害化处理率不高，势必会限 制我国整个污水处理行业健康发展，未经处理的城市污泥土地利用，会造成土壤板结，植物死亡，重金属 在食物链上的积累等问题，导致严重的环境和卫生风险;目前广泛采用的城市污泥填埋处理，占地面积大， 随着土地资源的日益匮乏，其应用日益受到限制;而目前采用城市污泥蚯蚓处理、厌氧发酵处理不能彻底 地实现城市污泥的资源化处理，而城市污泥好氧堆肥处理技术仍存在部分堆肥重金属超标，处理效果差等 问题。如何消除或减少城市污泥堆肥中部分产品重金属含量超标的问题，已经成为当今堆肥技术需要解决 的技术焦点。
发明内容
为了彻底实现城市污泥的减量化、无害化、资源化处理，本实用新型提供了一种城市污泥资源化处理 系统，解决了现有技术中的不足之处。
本实用新型具体采用如下技术方案：

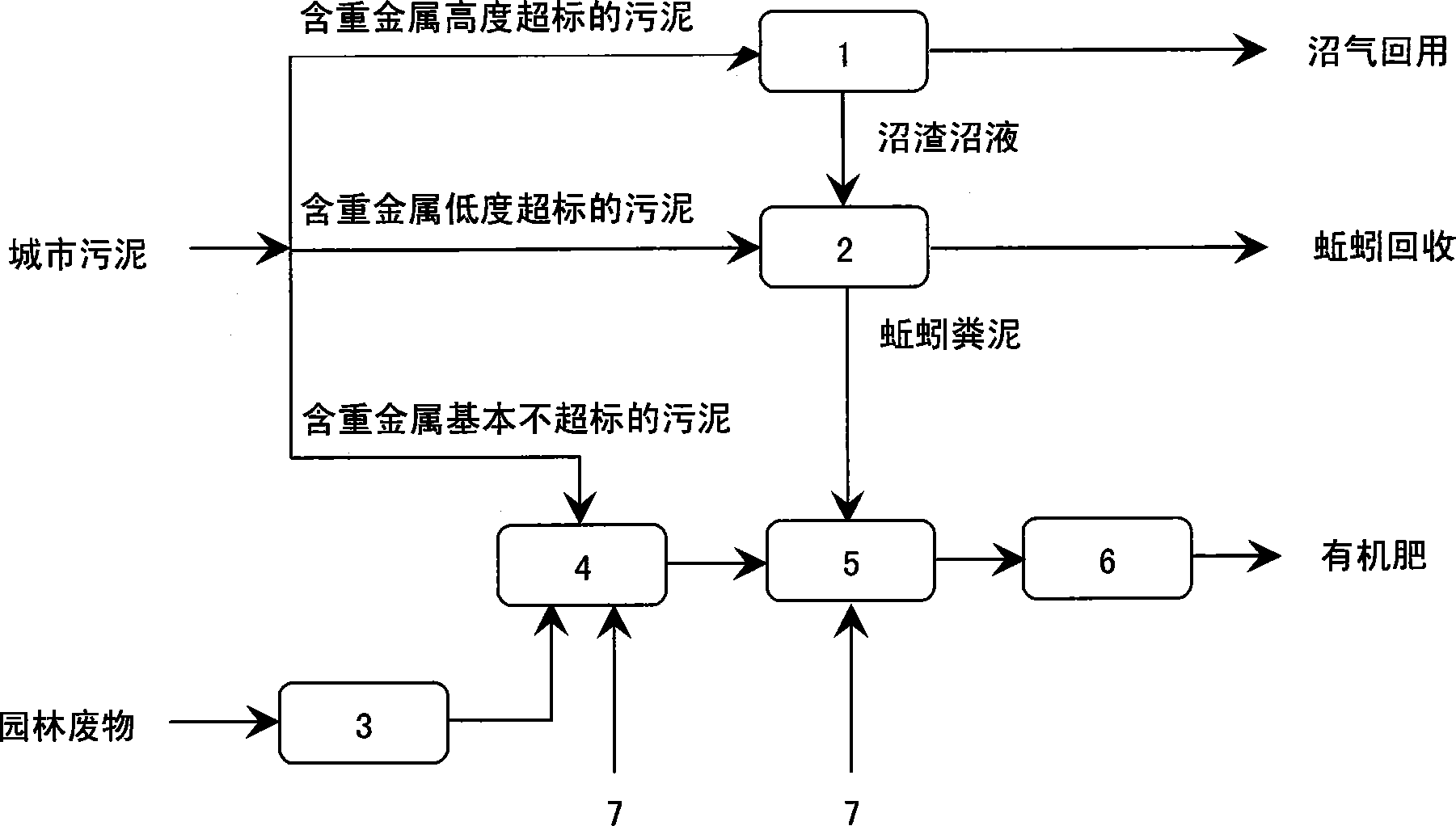

一种城市污泥资源化处理系统，其特征是，包括依次串联剪切式园林绿化垃圾粉碎机、三角形长垄好 氧堆肥反应堆、三角形长垄二级好氧堆肥反应堆、滚筒筛分机，三角形长垄好氧堆肥反应堆与微生物菌剂 喷洒器连接，三角形长垄二级好氧堆肥反应堆分别与微生物菌剂喷洒器、蚯蚓养殖处理生物堆连接，蚯蚓 养殖处理生物堆与全混式厌氧发酵罐连接。
本实用新型的装置具有降低污泥中重金属污染的风险，彻底实现城市污泥资源化处理的优点，具有显 著的环境效益，将城市污泥转化为符合农业部有机肥标准的有机肥料，同时，回收生物质能源——沼气、 有机肥料、以及蚯蚓，具有显著的经济效益和社会效益。
