申请日2013.05.27
公开(公告)日2013.12.11
IPC分类号F24D3/02; F24D19/10; F28F25/02; F28C1/00
摘要
本实用新型提供一种用于热网的锅炉废水及余热的回收装置，它由柱状罐体、喷雾装置、挡水板、缓冲装置、水泵组成;柱状罐体上设有排气口、冷却水进口、锅炉废水进口、出水口、排污口;喷雾装置设在柱状罐体上部，缓冲装置设在柱状罐体中部，挡水板设在喷雾装置与缓冲装置之间，水泵与柱状罐体的出水口连接。它的效果在于：1、节约了用水和能源，提高了企业的经济效益;2、不会对环境产生热污染，保护了环境。
权利要求书
1.一种用于热网的锅炉废水及余热的回收装置，其特征在于，它由柱状罐体、喷雾装置、挡水板、缓冲装置、水泵组成;柱状罐体上设有排气口、冷却水进口、锅炉废水进口、出水口、排污口;喷雾装置设在柱状罐体上部，缓冲装置设在柱状罐体中部，挡水板设在喷雾装置与缓冲装置之间，水泵与柱状罐体的出水口连接。
2.按权利要求1所述的用于热网的锅炉废水及余热的回收装置，其特征在于，喷雾装置由布水器和雾化喷头构成，布水器由进水管、中央水室、分水管组成;进水管与中央水室联通，分水管与中央水室联通;雾化喷头设在分水管上。
3.按权利要求1所述的用于热网的锅炉废水及余热的回收装置，其特征在于，挡水板为一圆板，圆板上均匀布置了圆孔，孔径为3～8mm。
4.按权利要求1所述的用于热网的锅炉废水及余热的回收装置，其特征在于，缓冲装置由上环形挡板、上环形立板、下环形立板、下环形底板四部分组成，在上、下环形立板之间构成闪蒸汽环形通道，下环形立板和下环形底板上都均布3～8mm的圆孔。
5.按权利要求1所述的用于热网的锅炉废水及余热的回收装置，其特征在于，柱状罐体上设有检修口和检修口盖。
6.按权利要求1所述的用于热网的锅炉废水及余热的回收装置，其特征在于，柱状罐体底部设有整体槽钢底座。
7.按权利要求1或2或3或4或5或6所述的用于热网的锅炉废水及余热的回收装置，其特征在于，柱状罐体由上封头、柱状管和下封头经组合连接构成。
说明书
用于热网的锅炉废水及余热的回收装置
技术领域：本实用新型涉及一种对锅炉废水及余热进行回收的装置，特 别是一种用于热网的锅炉废水及余热的回收装置。
背景技术：在现有的锅炉使用中，为了保证锅炉水质符合运行要求，锅 炉需经常进行排污。锅炉排污分有定排和连排：定排又称间断排污或底部排污， 它是定期从锅炉各个循环系统最低点排放部分锅炉水;连排又称表面排污，它 是连续不断地将上锅筒水面附近的锅炉水排出，主要是为了防止锅炉水中的含 盐量、碱度或含硅量过高，同时也能排除悬浮在水中的细微水渣。连排是所排 污水进入连排扩容器后，进行扩容闪蒸，闪蒸出的二次蒸汽进入除氧器用于除 氧加热，闪蒸后剩余的水一般温度在110℃左右，这部分水进入定排扩容器后 直接排放;定排是所排污水直接进入定排扩容器后再直接排放。由此可见，全 国每年锅炉在使用中因排污而浪费的水和余热量非常大，另外，排出的热水还 会对环境产生热污染，显然，这不利于我国可持续发展的方针。
发明内容：本实用新型的目的在于，针对现有锅炉在使用中所存在的水 和余热大量浪费的不足，而提出一种可对锅炉因排污而排出的水和余热进行有 效回收用于热网的锅炉废水 及余热的回收装置。

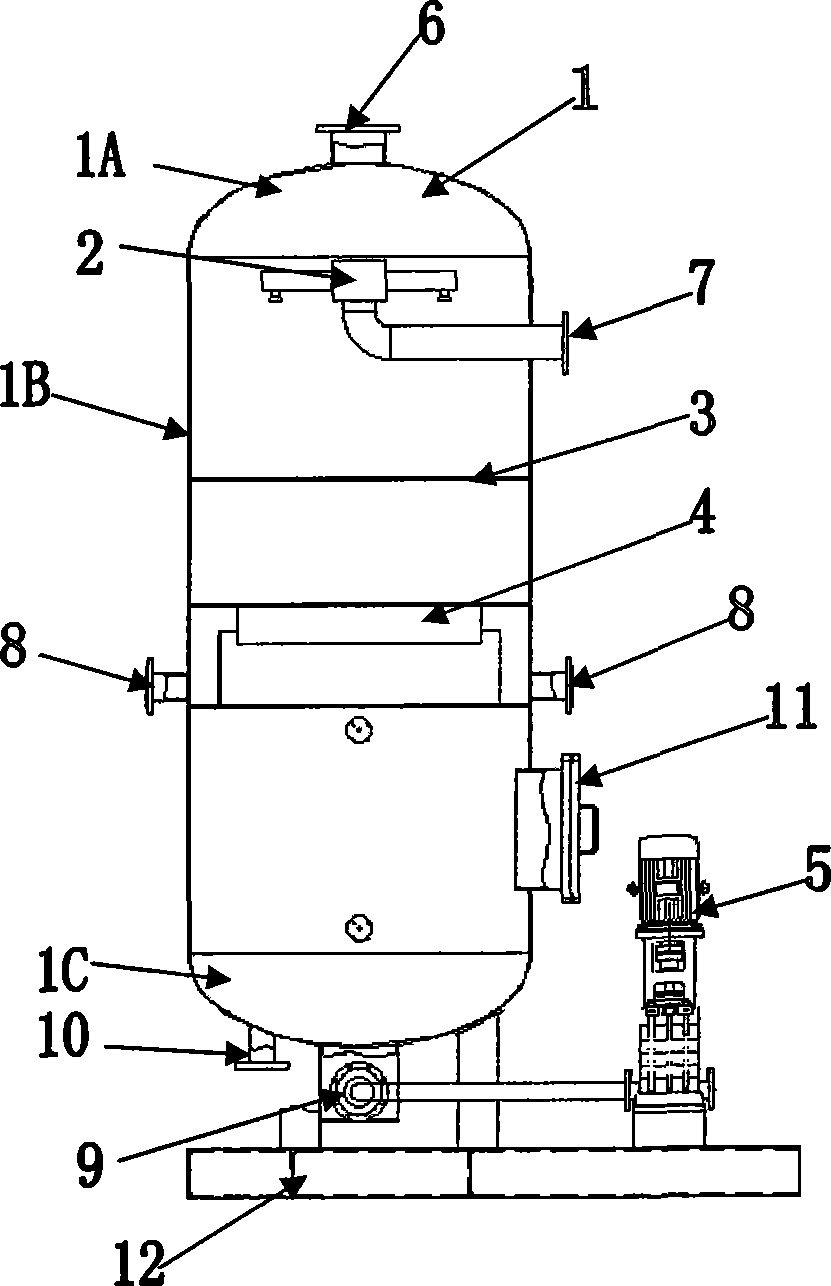

通过下述技术方案可实现本实用新型目的，一种用于热网的锅炉废水及 余热的回收装置，其特征在于，它由柱状罐体、喷雾装置、挡水板、缓冲装置、 水泵组成;柱状罐体上设有排气口、冷却水进口、锅炉废水进口、出水口、排 污口;喷雾装置设在柱状罐体上部，缓冲装置设在柱状罐体中部，挡水板设在 喷雾装置与缓冲装置之间，水泵与柱状罐体的出水口连接。
喷雾装置由布水器和雾化喷头构成，布水器由进水管、中央水室、分水 管组成;进水管与中央水室联通，分水管与中央水室联通;雾化喷头设在分水 管上。
挡水板为一圆板，圆板上均匀布置了圆孔，孔径为3～8mm。
缓冲装置由上环形挡板、上环形立板、下环形立板、下环形底板四部分 组成，在上、下环形立板之间构成闪蒸汽环形通道，下环形立板和下环形底板 上都均布3～8mm的圆孔。
为便于检修，柱状罐体上设有检修口和检修口盖。
为掌控柱状罐体中水位的高低，柱状罐体上设有液位计。
为装置稳定，柱状罐体底部设有整体槽钢底座。
为制作和安装方便，柱状罐体由上封头、柱状管和下封头经组合连接构 成。
本实用新型的效果在于：1、节约了用水和能源，提高了企业的经济效益; 以某县热电厂为例，该厂有3台75t/h，3台35t/h的蒸汽锅炉，锅炉蒸发压力为 3.82MPa，炉水饱和温度249℃，年产蒸汽量约80万吨，按2%的排污量，整 个采暖季需排放249℃的炉水16000吨;实施本项目后，即可节约用水16000 吨，以当地煤炭价格折算每吨炉水热量价值约31元，则可为企业增加经济效益 496000元，为社会节省燃煤827吨，若按100个该种热电厂计算，则节省的用 水和所产生的经济效益非常大;2、不会对环境产生热污染，保护了环境。
