申请日2013.05.27
公开(公告)日2013.11.06
IPC分类号B01J4/00; C02F103/36; C02F1/66
摘要
本实用新型涉及一种CBS生产用废水回收系统。所述的CBS生产用废水回收系统，包括反应釜，反应釜依次连接氧化罐、结晶罐、洗涤槽和第一烘干器，洗涤槽还与回收罐相连，回收罐分别与第二烘干器和酸液罐相连，第二烘干器与反应釜的粗品M加料装置相连。本实用新型通过设置酸液罐和回收罐，使得洗涤过程产生的废水中的大量M重新生成，减少了M的浪费，并且通过设置自动加料器，实现了进料质量的准确性。
权利要求书

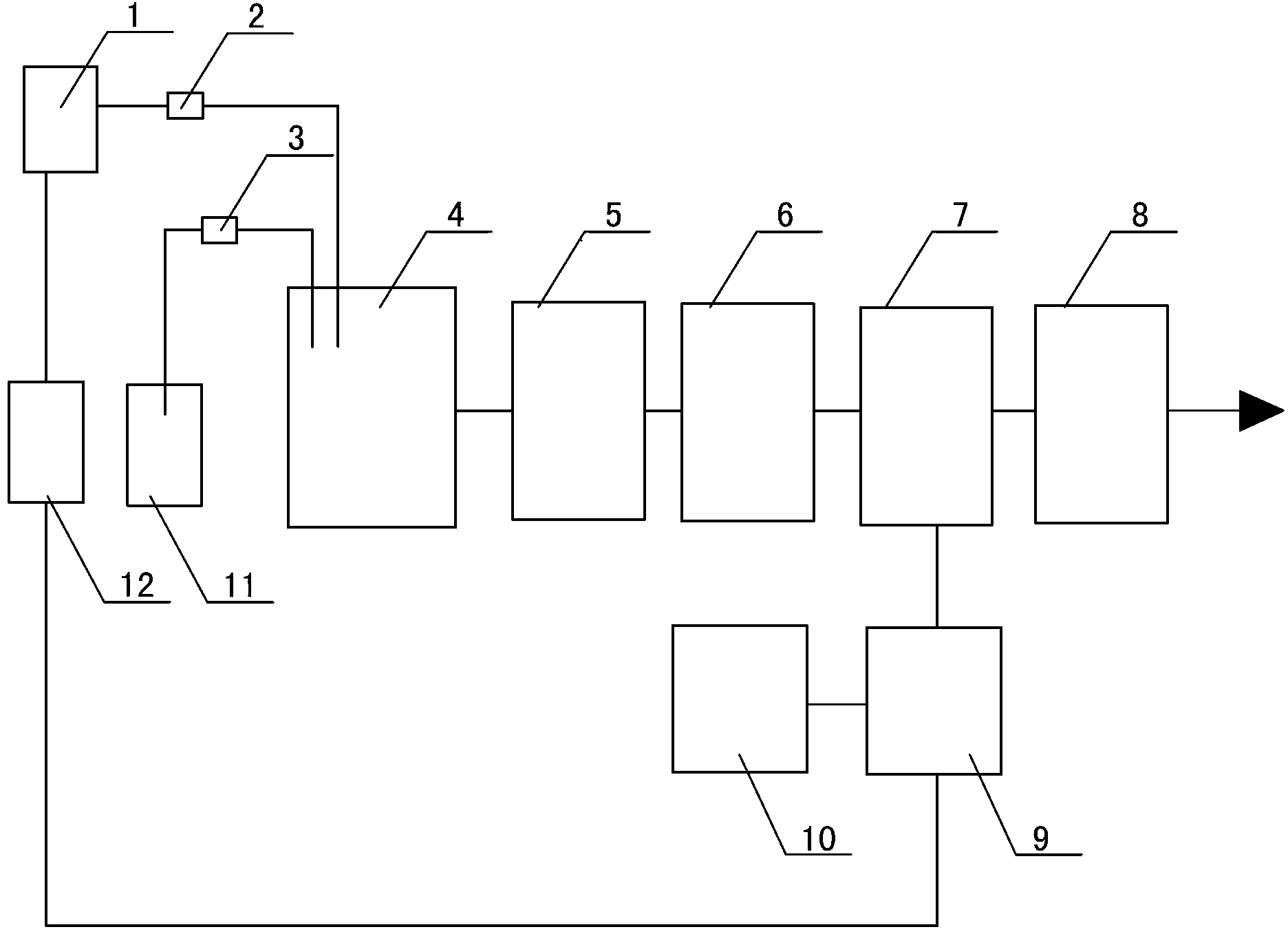

1.一种CBS生产用废水回收系统，包括反应釜(4)，其特征在于：反应釜(4)依次连 接氧化罐(5)、结晶罐(6)、洗涤槽(7)和第一烘干器(8)，洗涤槽(7)还与回收罐(9) 相连，回收罐(9)分别与第二烘干器(12)和酸液罐(10)相连，第二烘干器(12)与反应 釜(4)的粗品M加料装置(1)相连。
2.根据权利要求1所述的CBS生产用废水回收系统，其特征在于：反应釜上还设置环己 胺加料装置(11)，粗品M加料装置(1)通往反应釜(4)的管路上设置第一自动加料器(2)， 环己胺加料装置(11)通往反应釜(4)的管路上设置第二自动加料器(3)。
说明书
CBS生产用废水回收系统
技术领域
本实用新型涉及一种CBS生产用废水回收系统。
背景技术
CBS生产系统是采用粗品M与环己胺先进行成盐反应，然后再采用次氯酸钠进行氧化， 再经过结晶、洗涤、烘干制得。由于受到反应条件的限制，粗品M需要过量，因此洗涤过程 产生的废水中含有浓度较高的未反应的M，造成了产品生产成本的升高。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种减少生产成本、 净化了排水的CBS生产用废水回收系统。
本实用新型解决其技术问题所采用的技术方案是：
所述的CBS生产用废水 回收系统，包括反应釜，反应釜依次连接氧化罐、结晶罐、洗涤 槽和第一烘干器，洗涤槽还与回收罐相连，回收罐分别与第二烘干器和酸液罐相连，第二烘 干器与反应釜的粗品M加料装置相连。
反应釜上还设置环己胺加料装置，粗品M加料装置通往反应釜的管路上设置第一自动加 料器，环己胺加料装置通往反应釜的管路上设置第二自动加料器。
进行废水回收处理时，酸液罐的酸液进入回收罐，当回收罐的pH值为8.5左右时，在 废水中的M会重新生成，生成的M经过干燥后再进入M加料装置，进行反应。另外自动 加料器的设置，实现了进料质量的准确性，也减少了M的浪费。
本实用新型所具有的有益效果是：
本实用新型通过设置酸液罐和回收罐，使得洗涤过程产生的废水中的M重新生成，减少 了M的浪费，并且通过设置自动加料器，实现了进料质量的准确性。
