申请日2013.05.27
公开(公告)日2013.08.14
IPC分类号C02F1/46; C02F101/30; C02F1/78; C02F1/32
摘要
本发明公开了一种高频高压放电处理有机废水的方法及其反应器，将难降解有机废水先通过雾化器雾化之后再进入电化学反应器，通有高压高频电流的电极放电产生电晕，由放电作用形成的高能电子辐射、臭氧、紫外光三者联同作用与雾化的难降解有机废水，本发明的雾化器与电化学反应器结合，构成高频高压放电处理难降解有机废水反应器。本发明结构简单、操作方便、效率高、分解率高并且没有二次污染。
权利要求书
1. 一种高频高压放电处理有机废水的方法，其特征在于：将有机废水先通过雾化器雾化之后再进入电化学反应器，通有高压高频电流的电极放电产生电晕，由放电作用形成的高能电子辐射、臭氧、紫外光三者联同作用于雾化的有机废水，实现对废水的降解处理。
2. 一种高频高压放电处理有机废水的反应器，包括反应腔、设置在所述反应腔外底面的电极板，所述电极板上连接有接地端，其特征在于：所述反应腔内贯穿设置有石英管，所述石英管一端绝缘封闭，另一端通入电极导线，所述电极导线与高频高压电源连接，所述反应腔两端设置有进气口、出气口，所述进气口连通有雾化器，所述雾化器设置有进水口。
说明书
高频高压放电处理有机废水的方法及其反应器
技术领域
本发明涉及污水净化领域，尤其涉及高频高压放电处理难降解有机废水的方法及其反应器。
背景技术
随着工业的发展，与人类生活密不可分的行业不断兴起，其中大部分行业在生产过程中会排放较多有机废水，如皮革、造纸、制糖、纺织、印染、农药、石油化工等工业废水，这些工业废水中有机污染物浓度高并且成分复杂，在污水处理过程中属于难处理的工业废水。
近年来，难生物降解的有机废水对环境造成了极大的破坏。当前有机废水的处理主要是采用生物处理技术，如常用的活性污泥法、生物膜法。但对于含有大量难生物降解物质的有机废水来说，由于生物处理工程中的微生物受到了严重的抑制作用，严重影响了生物降解的效果。
现在运用的还有高压脉冲电晕技术，在水中进行高压脉冲放电即液电效应，是上世纪50年代发展起来的，水中放电一般在极不均匀的电场中由尖电极产生，现有改进形式即液电空化技术，在反应器中通入气体，由于气泡的局部放电，增加了反应活性分子，这种放电形式的主要问题是处理区域有限，电极的侵蚀较为严重，使用寿命较短。
发明内容
本发明的目的是提供一种快速、高效降解有机废水的高频高压放电处理难降解有机废水的方法及其反应器。
为达到上述发明目的，本发明采用的技术方案是：一种高频高压放电处理有机废水的方法，将有机废水先通过雾化器雾化之后再进入电化学反应器，通有高压高频电流的电极放电产生电晕，由放电作用形成的高能电子辐射、臭氧、紫外光三者联同作用于雾化的有机废水，实现对废水的降解处理。
上述技术方案中，电化学反应器为箱式电化学反应器，反应器一般呈长方形，具有不同的三维尺寸，有两块电极，具有进水口与出水口。
在电化学反应器前加入雾化器，能使难降解有机废水雾化，使其比表面积增大，在电化学反应器中反应时反应完全并且提高速度。

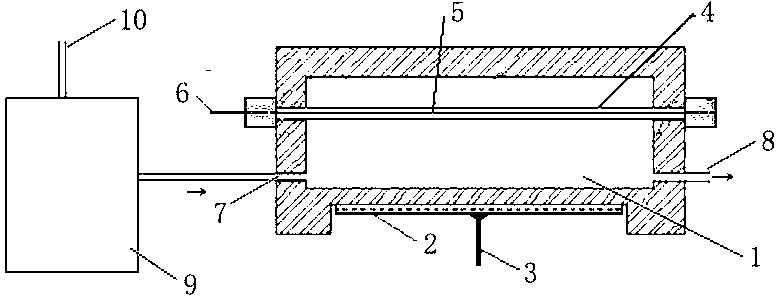

一种高频高压放电处理有机废水 的反应器，包括反应腔、设置在所述反应腔外底面的电极板，所述电极板上电连接有接地端，所述反应腔内贯穿设置有石英管，所述石英管一端绝缘封闭，另一端通入电极导线，所述电极导线与高频高压电源连接，所述反应腔两端设置有进气口、出气口，所述进气口连通有雾化器，所述雾化器设置有进水口。
上述技术方案中，通过高频高压放电，使反应腔内空气电离产生电晕，由放电作用形成高能电子辐射、臭氧、紫外光。当被雾化器雾化后的难降解有机废水进入反应腔后，其受到高能电子辐射、臭氧氧化、紫外光分解的联合作用。反应高效迅速。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：
1、本发明采用了雾化器将有机废水先行雾化，增大了有机废水的比表面积，使其能够反应充分，提高反应效率;
2、本发明利用高能电子辐射、臭氧氧化与紫外光分解联用技术，能快速高效地分解有机物;
3、本发明设备简单、操作方便、处理范围广并且无二次污染。
