申请日2013.05.28
公开(公告)日2014.02.05
IPC分类号B01D21/02
摘要
本发明涉及一种废泥、废水自动分离回收再利用装置，包括废水收集管、一至四级沉淀池、输送管道、输浆管、泥浆泵、抽水机、清水集水池、自动控制器，其中，所述的废水收集管与一级沉淀池、二级沉淀池和三级沉淀池连接，所述的一级沉淀池、二级沉淀池、三级沉淀池和四级沉淀池之间均通过输送管道连接，所述的输浆管通过泥浆泵与一级沉淀池连接，所述的四级沉淀池通过抽水机和输送管道与清水集水池连接，四级沉淀池和清水集水池的上方均设有水量自动探测装置，所述的泥浆泵、抽水机和水量自动探测装置均与自动控制器连接。本发明具有结构简单，操作方便，可降低水资源和泥浆的损失成本，提高企业的经济效益。
权利要求书

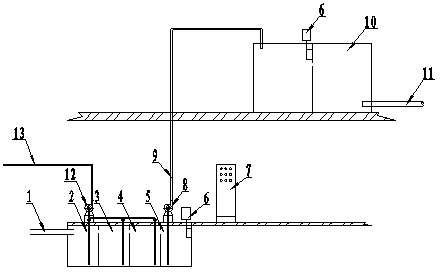

1.一种废泥、废水自动分离回收再利用装置，包括废水收集管、一至四级沉淀池、输送管道、输浆管、泥浆泵、抽水机、清水集水池、自动控制器，其特征在于，所述的废水收集管(1)与一级沉淀池(2) 、二级沉淀池(3)和三级沉淀池(4)连接，所述的一级沉淀池(2)、二级沉淀池(3)、三级沉淀池(4)和四级沉淀池(5)之间均通过输送管道(9)连接，所述的输浆管(13)通过泥浆泵(12)与一级沉淀池(2)连接，所述的四级沉淀池(5)通过抽水机(8)和输送管道(9)与清水集水池(10)连接，四级沉淀池(5)和清水集水池(10)的上方均设有水量自动探测装置(6)，所述的泥浆泵(12)、抽水机(8)和水量自动探测装置(6)均与自动控制器(7)连接。
2.如权利要求1所述的废泥、废水自动分离回收再利用装置，其特征在于，所述的清水集水池(10)的底部设有清水再利用出水管(11)。
说明书
废泥、废水自动分离回收再利用装置
技术领域
本发明涉及陶瓷技术领域，尤其是一种废泥、废水 自动分离回收再利用装置。
背景技术
陶瓷行业原料车间是全厂生产用水量最大的车间，占全厂用水量的90%，一条生产线单磨料用水量就达15吨，加上真空泵用水、柱塞泵用水、除铁器用水，每天用水量达20多吨，传统生产工序中这些生产加工后的废水(含有2%泥浆)是直接排走的，造成浪费：①浪费水成本：20吨/天×30天×1.2元/每吨×12月=8640元/年;②泥浆损失成本：20吨/天×30天×2%×1000元/每吨×12月=144000元/年;③两项合计152640元/年。
发明内容
本发明的目的在于提供一种结构简单，操作方便，可降低水资源和泥浆的损失成本的废泥、废水自动分离回收再利用装置。
为了解决背景技术所存在的问题，本发明是采用以下技术方案：一种废泥、废水自动分离回收再利用装置，包括废水收集管、一至四级沉淀池、输送管道、输浆管、泥浆泵、抽水机、清水集水池、自动控制器，其特征在于，所述的废水收集管与一级沉淀池、二级沉淀池和三级沉淀池连接，所述的一级沉淀池、二级沉淀池、三级沉淀池和四级沉淀池之间均通过输送管道连接，所述的输浆管通过泥浆泵与一级沉淀池连接，所述的四级沉淀池通过抽水机和输送管道与清水集水池连接，四级沉淀池和清水集水池的上方均设有水量自动探测装置，所述的泥浆泵、抽水机和水量自动探测装置均与自动控制器连接。所述的清水集水池的底部设有清水再利用出水管。
本发明具有结构简单，操作方便，可降低水资源和泥浆的损失成本，提高企业的经济效益。
