申请日2013.05.28
公开(公告)日2013.08.07
IPC分类号C02F9/14
摘要
一种处理高氨氮污水的生态组合装置，包括多功能调节池、除臭装置、内电解厌氧缺氧生物铁炭反应池、柔性生物膜接触氧化滤池、鼓风机房、沉淀池和人工湿地。本发明的生态组合装置集合了水解、微电解和以铁细菌、厌氧菌、兼性菌等生化反应，再结合物理化学吸附沉淀-渗滤过程、植物吸收转化过程，高效去除废水中有机污染物和氮、磷污染物，以及废水中的动植物油脂。本发明可广泛应用到高浓度有机废水中水回用系统和再生水回用景观水体系统中，具有稳定可靠、投资省、运行能耗低、运行费用省、易于维护管理等特点。
权利要求书

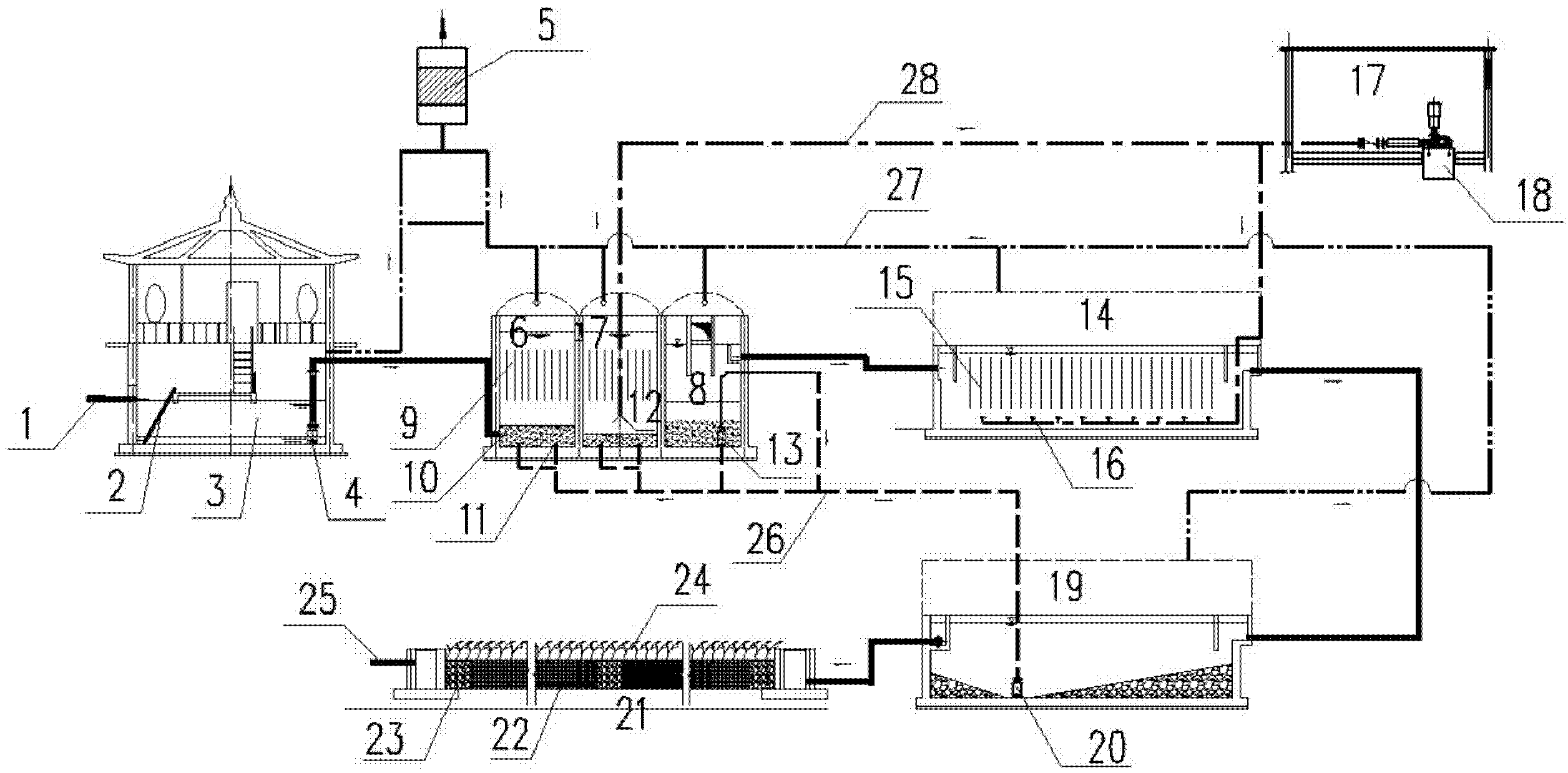

1.一种处理氨氮污水的生态组合装置，主要包括：
一多功能调节池，调节池的进水端设有平面格栅;
调节池连接潜污泵，用于向内电解厌氧生物铁炭反应池输水;
内电解厌氧生物铁炭反应池连接内电解缺氧生物铁炭反应池，内电解 厌氧生物铁炭反应池内和内电解缺氧生物铁炭反应池内均吊挂组合弹性 填料，池内底部装填有铁质填料和生物炭填料;内电解缺氧生物铁炭反应 池通过空气管与鼓风机连接，向水体中曝气充氧;
内电解缺氧生物铁炭反应池连接生物铁炭截留池;
生物铁炭截留池连接柔性生物膜接触氧化滤池，柔性生物膜接触氧化 滤池内吊挂有柔性生物膜载体，底部铺设曝气头，曝气头通过空气管与鼓 风机连接，向水体中曝气充氧;
柔性生物膜接触氧化滤池连接沉淀池，沉淀池安装有污水潜水泵;
沉淀池的出水连接人工湿地，人工湿地的碎石床层上种植有植物;
多功能调节池、内电解厌氧生物铁炭反应池、内电解缺氧生物铁炭反 应池、柔性生物膜接触氧化滤池和沉淀池通过管道与除臭装置连接，对恶 臭气体进行集中净化去臭处理;
生物铁炭截留池和沉淀池通过污泥管连接内电解厌氧生物铁炭反应 池底部和内电解缺氧生物铁炭反应池底部，将生物铁炭截留池和沉淀池两 处的污泥返回至内电解厌氧生物铁炭反应池和内电解缺氧生物铁炭反应 池进行回收和消化减量处理。
2.根据权利要求1所述处理氨氮污水的生态组合装置，其中，平面 格栅为不锈钢平面格栅，栅缝30mm。
3.根据权利要求1所述处理氨氮污水的生态组合装置，其中，内电 解厌氧生物铁炭反应池和内电解缺氧生物铁炭反应池内吊挂的组合弹性 填料为Φ120、L1200组合弹性填料，池内底部铁质填料按30kg/kg COD 计算，生物炭填料按40kg/kg COD计算。
4.根据权利要求1所述处理氨氮污水的生态组合装置，其中，柔性 生物膜接触氧化滤池内吊挂的柔性生物膜载体按1.5m2/m3设置;底部铺设 的曝气头为圆盘式微孔曝气头。
5.根据权利要求1所述处理氨氮污水的生态组合装置，其中，柔性 生物膜接触氧化滤池后设沉淀池，以将老化剥落生物膜等沉淀并用污水潜 水泵将沉淀泵送至处理能力强大的内电解厌氧缺氧生物铁炭反应池进行 消化减量处理。
6.根据权利要求1所述处理氨氮污水的生态组合装置，其中，鼓风 机采用罗茨鼓风机提供压力空气源，向柔性生物膜接触氧化滤池和内电解 缺氧生物铁炭反应池中的水体充氧。
7.根据权利要求1所述处理氨氮污水的生态组合装置，其中，人工 湿地的碎石床层材质为天然石灰石，人工湿地的碎石床层厚1.2m，孔隙率 为40%，由粒径15-30mm的碎石和5-10mm的碎石交替铺设;水力运行 采用侧向潜流的模式。
8.根据权利要求1所述处理氨氮污水的生态组合装置，其中，人工 湿地的碎石床层上种植的植物根据四季特征，以菖蒲、香蒲和芦苇为主， 点缀种植美人蕉、鸢尾和再力花。
9.根据权利要求1所述处理氨氮污水的生态组合装置，其中，生物 铁炭截留池的污泥管连接污水泵，沉淀池的污泥管连接污水潜水泵，污水 泵和污水潜水泵连接内电解厌氧生物铁炭反应池和内电解缺氧生物铁炭 反应池底部。
说明书
一种处理氨氮污水的生态组合装置
技术领域
本发明属于污水处理领域，具体地涉及一种处理氨氮污水的生态组合 装置。
背景技术
随着人口的增长和经济的发展，淡水资源的需求量不断增加;同时， 由于不合理地利用，本来短缺的淡水资源日益紧张。中水回用是污水水资 源化利用的主要途径之一。在20世纪50、60年代欧美国家已经开始回收 污水，与国外相比，我国的城市污水回用技术起步较晚，但近10年发展 得比较快，且起点较高。北京、天津、太原、青岛、西安等缺水城市已经 先后建立一系列污水回用工程。但由于资金和技术的原因，我国水资源利 用率不高，污水回用率偏低。
A2/O工艺即厌氧-缺氧-好氧活性污泥法。污水在流经厌氧、缺氧、好 氧三个不同功能分区的过程中，在不同微生物菌群的作用下，使污水中的 有机物、N、P得到去除。A2/O法是最简单有效的同步除磷脱氮工艺，总 水力停留时间短，能够克服污泥膨胀，SVI一般小于100，有利于处理后 的污水与污泥分离。但是常规的A2/O工艺脱氮除磷的效率不是很高，而 且污泥内回流量大，能耗较高。因而将A2/O工艺加以改进，提高废水处 理效率，在中水回用工程中将发挥重要的作用。
发明内容
本发明的目的在于提供一种处理氨氮污水的生态组合装置，以适用于 高浓度(高氨氮)有机废水的处理。
为实现上述目的，本发明提供的处理氨氮污水的生态组合装置，主要 包括：
一多功能调节池，调节池的进水端设有平面格栅;
调节池连接潜污泵，用于向内电解厌氧生物铁炭反应池输水;
内电解厌氧生物铁炭反应池连接内电解缺氧生物铁炭反应池，内电解 厌氧生物铁炭反应池内和内电解缺氧生物铁炭反应池内均吊挂组合弹性 填料，池内底部装填有铁质填料和生物炭填料;内电解缺氧生物铁炭反应 池通过空气管与鼓风机连接，向水体中曝气充氧;
内电解缺氧生物铁炭反应池连接生物铁炭截留池;
生物铁炭截留池连接柔性生物膜接触氧化滤池，柔性生物膜接触氧化 滤池内吊挂有柔性生物膜载体，底部铺设曝气头，曝气头通过空气管与鼓 风机连接，向水体中曝气充氧;
柔性生物膜接触氧化滤池连接沉淀池，沉淀池安装有污水潜水泵;
沉淀池的出水连接人工湿地，人工湿地的碎石床层上种植有植物;
多功能调节池、内电解厌氧生物铁炭反应池、内电解缺氧生物铁炭反 应池、柔性生物膜接触氧化滤池和沉淀池通过管道与除臭装置连接，对恶 臭气体进行集中净化去臭处理;
生物铁炭截留池和沉淀池通过污泥管连接内电解厌氧生物铁炭反应 池底部和内电解缺氧生物铁炭反应池底部，将生物铁炭截留池和沉淀池两 处的污泥返回至内电解厌氧生物铁炭反应池和内电解缺氧生物铁炭反应 池进行回收和消化减量处理。
所述处理氨氮污水的生态组合装置，其中，平面格栅为不锈钢平面格 栅，格栅的栅缝为30mm。
所述处理氨氮污水的生态组合装置，其中，内电解厌氧生物铁炭反应 池和内电解缺氧生物铁炭反应池内吊挂的组合弹性填料为Φ120、L1200 组合弹性填料，池内底部铁质填料按30kg/kg COD计算，生物炭填料按 40kg/kg COD计算。
所述处理氨氮污水 的生态组合装置，其中，柔性生物膜接触氧化滤池 内吊挂的柔性生物膜载体按1.5m2/m3设置;底部铺设的曝气头为圆盘式微 孔曝气头。
所述处理氨氮污水的生态组合装置，其中，柔性生物膜接触氧化滤池 后设沉淀池，以将老化剥落生物膜等沉淀并用污水潜水泵将沉淀泵送至处 理能力强大的内电解厌氧缺氧生物铁炭反应池进行消化减量处理。
所述处理氨氮污水的生态组合装置，其中，鼓风机采用罗茨鼓风机提 供压力空气源，向柔性生物膜接触氧化滤池和内电解缺氧生物铁炭反应池 中的水体充氧。
所述处理氨氮污水的生态组合装置，其中，人工湿地的碎石床层材质 为天然石灰石，人工湿地的碎石床层厚1.2m，孔隙率为40%，由粒径 15-30mm的碎石和5-10mm的碎石交替铺设;水力运行采用侧向潜流的模 式。
所述处理氨氮污水的生态组合装置，其中，人工湿地的碎石床层上种 植的植物根据四季特征，以菖蒲、香蒲和芦苇为主，点缀种植美人蕉、鸢 尾和再力花。
所述处理氨氮污水的生态组合装置，其中，生物铁炭截留池的污泥管 连接污水泵，沉淀池的污泥管连接污水潜水泵，污水泵和污水潜水泵连接 内电解厌氧生物铁炭反应池和内电解缺氧生物铁炭反应池底部。
本发明充分发挥A2/O工艺和人工湿地的优点，更绿色环保地将高浓 度有机废水进行深度净化后，达《地表水环境质量标准》(GB3838-2002) IV类;另外，SS和动植物油达到《城镇污水处理厂污染物排放标准》 (GB18918-2002)的一级B标准，完全可以达到中水回用的目的，大大 节约水资源。
