申请日2013.05.29
公开(公告)日2013.12.11
IPC分类号C02F9/14
摘要
一种风能河道水处理设备,该设备由设备本体、人孔、填料、导流管、风能曝气装置、排污口、风能驱动装置、提升泵组成,风轮驱动装置安装在设备本体上，风能提升装置与提升水泵相连接，设备本体不同处理单元之间以导流管相连接。设备本体最后部分设有风能曝气装置。河道水通过风能装置驱动的提升泵输送进入设备本体，通过导流管配水，每段水从填料底部进水顶部出，处理到最后段出水进入风能曝气装置曝气后，从出水口排放，污泥定期从排污口排放或回流。
权利要求书
1.一种风能河道水处理设备, 该设备由设备本体、人孔、填料、导流管、风能曝气装置、排污口、风能驱动装置、提升泵组成,风轮驱动装置安装在设备本体上，风能提升装置与提升水泵相连接。
2.根据权利要求1所述的风能河道水处理设备，其特征是：设备本体不同处理单元之间以导流管相连接。
3.根据权利要求1所述的风能河道水处理设备，其特征是：设备本体最后部分设有风能曝气装置。
说明书
一种风能河道水处理设备
技术领域
本实用新型涉及一种风能河道水处理设备，特别适用于河道或者景观水处理，能有效的去除这些水中的有机物、氨氮，同时可以沉淀水中悬浮物，降低水中浊度，节省占地面积、降低能耗。
背景技术
目前，常用的河道水处理设备主要以混凝沉淀、种植水生植物等工艺，其中混凝沉淀去除河道水中的有机物需要投加混凝剂，同时还需要搅拌机搅拌才能形成絮体，最终通过沉淀去除水中的富营养物质和悬浮物，这种工艺能耗大、维护费用高、有机物去除效果差、需要大量的电能。种植水生植物工艺水生植物种植难道大，冬天进入休眠期无法对水质净化，同时维护难度大，需要多人长期维护和保养。
发明内容
为了克服河道水处理中能耗大、维护难度大、有机物去除效果差和水生植物冬季无法处理等缺点。本发明提供一种风能河道水处理设备，利用厌氧消化和过滤机理，去除河水有机物、氨氮、悬浮物等物质，降低水中浊度、该设备利用风能提升河水进行处理，不需消耗电能。
本实用新型解决其技术问题所采用的技术方案是：一种风能河道水处理设备, 该设备由设备本体、人孔、填料、导流管、消毒装置、排污口 、风能驱动装置、提升泵组成,风轮驱动装置安装在设备本体上，风能提升装置与提升水泵相连接，设备本体不同处理单元之间以导流管相连接。设备本体最后部分设有风能曝气装置。

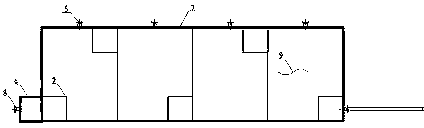

风轮架设在厌氧生物处理单元上方， 河道水通过风能驱动装置提供能量驱动提升水泵提升河道水，把河道水提升到厌氧生物处理设备本体进行处理，设备本体分成四段，每段本体里都铺装填料，河道水通过导流管从填料的底部进水顶部出水，污水和填料培养好的微生物膜接触，进行固、液交换，利用膜内微生物将水中的污染因子净化，同时,生物膜内微生物不断的繁殖进行缺氧分解处理,去除水中有机物，氨氮等污染因子，设备停留时间为6～12小时，容积负荷为0.5～1kgBOD5/m3·d。污泥通过排污口定期回流或排放，利用生物除氮脱磷机理降低水中氮、磷含量。
最后污水经过设备本体最后段安装的风能曝气装置处理使河水达到相应的标准排放到河道。
本实用新型的有益效果是河水处理中利用清洁的风能，不需要电能，节约运行成本,减少占地面积。
