申请日2013.08.17
公开(公告)日2014.02.12
IPC分类号C02F3/30
摘要
本实用新型公开了一种基于活性污泥的污水处理装置，包括配水池、厌氧消化池和清水池，所述配水池和厌氧消化池之间通过配水泵相连，其中，所述厌氧消化池和清水池之间设有通过连接管依次相连的第一好氧池、第二好氧池、活性污泥筛选池和斜管沉淀池，所述斜管沉淀池中设有混凝搅拌机，所述斜管沉淀池的下方设有污泥浓缩池。本实用新型提供的基于活性污泥的污水处理装置，通过组合使用厌氧池、好氧池以及活性污泥筛选池，从而有效去除污水中的氮、磷等有机物，实现污水回用的目的，节省资源，降低成本;并对污泥进行浓缩处理，不会污染环境。
权利要求书

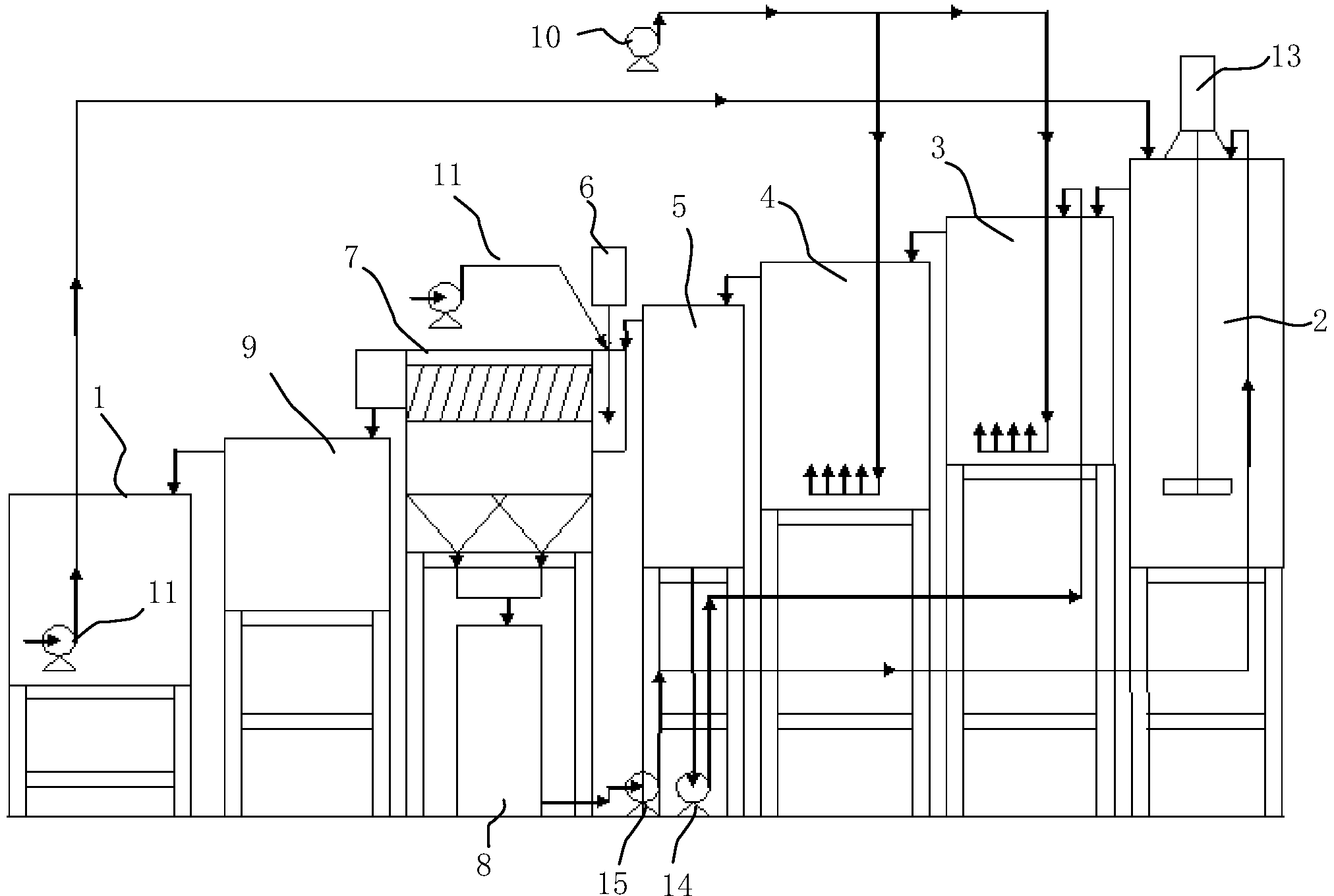

1.一种基于活性污泥的污水处理装置，包括配水池(1)、厌氧消化池(2)和 清水池(9)，所述配水池(1)和厌氧消化池(2)之间通过配水泵(12)相连，其 特征在于，所述厌氧消化池(2)和清水池(9)之间设有通过连接管依次相连的第 一好氧池(3)、第二好氧池(4)、活性污泥筛选池(5)和斜管沉淀池(7)，所述斜 管沉淀池(7)中设有混凝搅拌机(6)，所述斜管沉淀池(7)的下方设有污泥浓缩 池(8)。
2.如权利要求1所述的基于活性污泥的污水处理装置，其特征在于，所述厌 氧消化池(2)设置有液下搅拌机(13)。
3.如权利要求1所述的基于活性污泥的污水处理装置，其特征在于，所述第 一好氧池(3)和第二好氧池(4)设置有供氧气进入的空气泵(10)。
4.如权利要求1所述的基于活性污泥的污水处理装置，其特征在于，所述活 性污泥筛选池(5)通过活性污泥回流泵(14)和第一好氧池(3)相连。
5.如权利要求1所述的基于活性污泥的污水处理装置，其特征在于，所述斜 管沉淀池(7)上设置有加药泵(11)。
6.如权利要求1所述的基于活性污泥的污水处理装置，其特征在于，所述污 泥浓缩池(8)通过浓缩污泥回流泵(15)和厌氧消化池(2)相连。
说明书
一种基于活性污泥的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种基于活性污泥的污水处理装 置。
背景技术
目前，有些基于活性污泥的污水处理装置的处理效果并不理想，从而导致处理后 的污水水质难以达标的问题。有些基于活性污泥的污水处理装置处理后的污水水质 虽达标，但并不能做到完全去除水中的有机污染物，且不对分离后的污泥进行处理， 会对环境造成污染。如现有专利ZL201320002755.6，仅通过厌氧池、缺氧池以及 好氧池去除污水中的有机物，且并未提及对污泥的处理办法。因此，有必要提供一 种新的基于活性污泥的污水处理装置，更为有效的去除污水中的杂质。
实用新型内容
本实用新型所要解决的技术问题是提供一种基于活性污泥的污水处理装置，有 效去除污水中的氮、磷等有机物，处理效率高且不污染环境。
本实用新型为解决上述技术问题而采用的技术方案是提供一种基于活性污泥 的污水处理装置，包括配水池、厌氧消化池和清水池，所述配水池和厌氧消化池之 间通过配水泵相连，其中，所述厌氧消化池和清水池之间设有通过连接管依次相连 的第一好氧池、第二好氧池、活性污泥筛选池和斜管沉淀池，所述斜管沉淀池中设 有混凝搅拌机，所述斜管沉淀池的下方设有污泥浓缩池。
上述的基于活性污泥的污水处理装置，其中，所述厌氧消化池设置有液下搅拌 机。
上述的基于活性污泥的污水处理装置，其中，所述第一好氧池和第二好氧池设 置有供氧气进入的空气泵。
上述的基于活性污泥的污水处理装置，其中，所述活性污泥筛选池通过活性污 泥回流泵和第一好氧池相连。
上述的基于活性污泥的污水处理装置，其中，所述斜管沉淀池上设置有加药泵。
上述的基于活性污泥的污水处理装置，其中，所述污泥浓缩池通过浓缩污泥回 流泵和厌氧消化池相连。
本实用新型对比现有技术有如下的有益效果：本实用新型提供的基于活性污泥 的污水处理装置，通过组合使用厌氧池、好氧池以及活性污泥筛选池，从而有效去 除污水中的氮、磷等有机物，实现污水回用的目的，节省资源，降低成本;并对污 泥进行浓缩处理，不会污染环境。
