申请日2013.08.16
公开(公告)日2014.01.15
IPC分类号C02F1/461
摘要
本实用新型公开了一种用于废水处理的电解槽，电解槽安装阳极阴极，电解槽设有进水口、进口室、出口室、出水口、电解室、阳极后室和阴极后室;用微细小孔金属网或多孔导电材料制作的微细小孔阳极和微细小孔阴极，平行安装于电解槽内;微细小孔阳极及微细小孔阴极与电解槽的底板和二侧壁板均紧密贴近;微细小孔阳极和微细小孔阴极之间形成电解室;电解室有电解室进口，而电解室后壁没有出口;微细小孔阳极和微细小孔阴极分别连接阳极供电线和阴极供电线;进入电解槽的废水经过电极的微细小孔或微孔流出，废水在通过电极的微细小孔流出的过程中，因与电极上的微细小孔内表面接触或近距离靠近，易于在小孔内发生电解反应，从而大幅提高废水与电极的直接接触机会和电解处理效果。
权利要求书

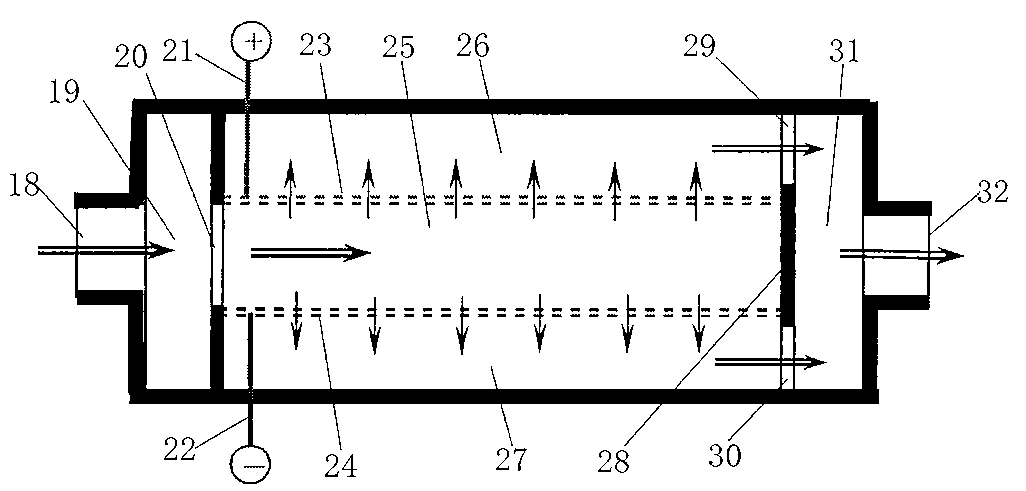

1.一种用于废水处理的电解槽，特征在于：电解槽只安装一个阳极和一个 阴极，电解槽设有进水口(18)、进口室(19)、出口室(31)、出水口(32)、 电解室(25)、阳极后室(26)和阴极后室(27);用微细小孔金属网或多孔导 电材料制作的微细小孔阳极(23)和微细小孔阴极(24)平行安装于电解槽内; 微细小孔阳极(23)及微细小孔阴极(24)与电解槽的底板和二侧壁板均紧密 贴近;微细小孔阳极(23)和微细小孔阴极(24)之间形成电解室(25);电解 室(25)有电解室进口(20)，而电解室后壁(28)没有出口;微细小孔阳极(23) 和微细小孔阴极(24)分别连接阳极供电线(21)和阴极供电线(22)。
2.一种用于废水处理的电解槽，特征在于：电解槽安装多个阳极和多个阴 极，其中的阴极数量与阳极数量相同，电解槽设有进水口(1)、进口室(2)、 出口室(14)、出水口(15)、电解室(8)、阳极后室(9)、阴极后室(10)和 极后室(16);用微细小孔金属网或多孔导电材料制作的微细小孔阳极(6)和 微细小孔阴极(7)交替平行安装于电解槽内;每一个微细小孔阳极(6)与其 相邻的下一个微细小孔阴极(7)形成电极对;每个微细小孔阳极(6)及每个 微细小孔阴极(7)与电解槽的底板和二侧壁板均紧密贴近;每个电极对的微细 小孔阳极(6)和微细小孔阴极(7)之间形成电解室(8);每个电解室(8)有 电解室进口(3)，而电解室后壁(11)没有出口;电解室微细小孔阳极(6)和 微细小孔阴极(7)分别连接阳极供电线(4)和阴极供电线(5)。
说明书
一种用于废水处理的电解槽
技术领域
本实用新型涉及一种电解槽，是一种用于废水处理的电解槽。
背景技术
随着社会的环保要求日益提高，工业废水和城镇生活用水均要求处理后排 放，废水处理的领域越来越广，需要改进提高废水处理的技术方法和设备，并 开发新技术和设备。废水处理方法有多种，其中有沉淀、过滤等物理方法，用 化学药剂的化学方法、用微生物处理的生物方法等。一般来说，根据废水的具 体情况采用多种处理方法联合治理废水。电解法在工业中应用历史很长，但是 用电解法处理废水是近几年兴起的新技术。
传统的电解槽中电极是用金属板制作，阴极板和阳极板呈平行安装，并要 保持一定的间距，避免两极板间发生短路事故。电解液在平行极板间的空间中 与极板平行的方向流动，因此，电解液中只有一部分液体有机会与极板直接接 触或近距离靠近极板。电解法处理废水时，废水中的离子易于被极板吸引，正 离子被阴极吸引，在阴极发生还原反应;负离子被阳极吸引，在阳极发生氧化 反应。但是，废水中有些成分是不易或不受电极的吸引，而且其中有些成分的 电解是这些成分直接与极板接触时才可能发生。因此，金属板电极的电解槽处 理废水的效率有待改进。
发明内容
本实用新型的目的在于克服传统电解槽的缺点，而提供一种用于废水处理 的电解槽，该电解槽能提高废水电解的效率。
本实用新型的电解槽只安装一个阳极和一个阴极，电解槽设有进水口、进 口室、出口室、出水口、电解室、阳极后室和阴极后室;用微细小孔金属网或 多孔导电材料制作的微细小孔阳极和微细小孔阴极，平行安装于电解槽内;微 细小孔阳极及微细小孔阴极与电解槽的底板和二侧壁板均紧密贴近，不留间隙; 微细小孔阳极和微细小孔阴极之间形成电解室;电解室有电解室进口，而电解 室后壁没有出口;微细小孔阳极和微细小孔阴极分别连接阳极供电线和阴极供 电线。
本实用新型的有益效果：
给入本实用新型之电解槽的废水，只能通过电极上的微细小孔或微细孔流 出，在通过微细小孔流出过程中与电极微细小孔内表面接触，发生电解反应， 从而大幅提高废水与电极的直接接触机会和电解处理效果。此外，当在废水电 解的槽电压较高时，在阳极细小孔中发生水分解反应，产生氧气和氢离子;废 水中有机物、氨、氰等有害成分的氧化反应，是在废水通过阳极微细小孔流出 的过程中发生，水分解产生的氧气，为氧化反应提供了氧气，提高氧化反应的 效率。
