申请日2013.05.28
公开(公告)日2013.08.14
IPC分类号C02F9/14
摘要
一种再生水回用景观水体的污水处理装置，包括：多功能调节池、除臭装置、内电解厌氧、缺氧生物铁炭反应池、柔性生物膜接触氧化池、鼓风机房、沉淀池和生态景观塘。本发明采用A2/O工艺，综合了铁炭过滤和生物铁法两种废水处理方法的优点。污水处理过程中，把微电解作为其预处理工艺，在流经厌氧、缺氧、好氧三个不同功能分区的过程中，在不同微生物菌群的作用下，去除污水中的有机物、N、P等。然后结合生态景观塘，提高水体溶氧量，进一步改善水质，再生水回用景观水体的装置不仅利于环境保护，降低美化环境的费用，而且也有利于保护水生生物的生态平衡，具有稳定可靠、运行能耗低、运行费用省、易于维护管理等特点。
权利要求书
1.一种再生水回用景观水体的污水处理装置，主要包括：
多功能调节池，其进水端设有平面格栅，出水端连接内电解厌氧生物 铁炭反应池;
内电解厌氧生物铁炭反应池的内部和内电解缺氧生物铁炭反应池的 内部均吊挂有组合弹性填料，池内底部均放置有铁质填料和生物炭填料; 内电解厌氧生物铁炭反应池出水端连接内电解缺氧生物铁炭反应池，内电 解缺氧生物铁炭反应池内部连接鼓风机进行水体充氧;
内电解缺氧生物铁炭反应池出水端连接生物铁炭截留池，生物铁炭截 留池底部通过污泥管连接至内电解厌氧生物铁炭反应池的底部，生物铁炭 截留池出水端连接柔性生物膜接触氧化滤池;
柔性生物膜接触氧化滤池的内部吊挂柔性生物膜载体，柔性生物膜接 触氧化滤池内底部铺设有曝气头，曝气头连接至鼓风机，向柔性生物膜接 触氧化滤池的水体充氧;柔性生物膜接触氧化滤池出水端连接沉淀池，沉 淀池通过污泥管连接至内电解厌氧生物铁炭反应池的底部;
沉淀池连接生态景观塘;
多功能调节池、内电解厌氧生物铁炭反应池、内电解缺氧生物铁炭反 应池、柔性生物膜接触氧化滤池和沉淀池均连接除臭装置。
2.根据权利要求1所述的污水处理装置，其中，多功能调节池出水 端通过潜污泵连接内电解厌氧生物铁炭反应池。
3.根据权利要求1所述的污水处理装置，其中，内电解厌氧生物铁 炭反应池内和内电解缺氧生物铁炭反应池内吊挂的组合弹性填料为 Φ120、L1200组合弹性填料，铁质填料按20-30kg/kg COD计算，生物炭 填料按30-40kg/kg COD计算。
4.根据权利要求1所述的污水处理装置，其中，柔性生物膜接触氧 化滤池内部的柔性生物膜载体按1-2m2/m3吊挂。
5.根据权利要求1或4所述的污水处理装置，其中，柔性生物膜接 触氧化滤池内底部铺设的是圆盘式微孔曝气头，且圆盘式微孔曝气头和内 电解缺氧生物铁炭反应池内部均通过DN100空气管与鼓风机连接。
6.根据权利要求1所述的污水处理装置，其中，生态景观塘分为高 位塘和低位塘，高位塘的水深高于低位塘的水深;在低位塘设置潜水泵， 由潜水泵将低位塘的水抽至高位塘，同时高位塘内的水缓跌而下流入低位 塘，从而形成流水景观;在景观塘中设人工浮岛，浮岛上种植有景观好、 抗逆性强、能改善水质的植物。
7.根据权利要求1所述的污水处理装置，其中，除臭装置为HSCC 型生物除臭滤床。
8.利用权利要求1所述污水处理装置进行污水处理的方法，其主要 过程是：
污水经过格栅过滤进入到多功能调节池中，对污水的水质、水量进行 均化调节并使动植物油污染物水解消化，然后进入内电解厌氧生物铁炭反 应池和内电解缺氧生物铁炭反应池对有机污染物进行厌氧和缺氧生化分 解并除磷脱氮和提高BOD5/CODCr比值，然后进入生物铁炭截留池中;
生物铁炭截留池中的污泥回流到内电解厌氧生物铁炭反应池中进行 循环利用和消化减量处理，污水流入柔性生物膜接触氧化滤池，经过好氧 生化分解和通过硝化反硝化生化过程硝化氨氮脱氮处理后流入沉淀池进 行沉淀，沉淀后的清水流入生态景观塘，沉淀进入内电解厌氧生物铁炭反 应池中进行循环利用和消化减量处理;
生态景观塘中将低位塘水抽至高位塘，同时高位塘水经连通渠缓跌而 下流入低位塘形成流水景观;
生态景观塘中设人工浮岛，人工浮岛上种植有景观好、抗逆性强、能 改善水质的植物，生态景观塘内放养有水中生物;通过生态景观塘以提高 水体溶解氧，并由植物的吸收转化过程以去除水中有机污染物和氮、磷污 染物。
9.根据权利要求8所述的方法，其中，生态景观塘为水下自然基底 与坡岸，水下自然基底种植有菹草、紫花狐尾草、黑藻的一种或几种，水 陆交错带种植有野茨菇和菖蒲。
10.根据权利要求8所述的方法，其中，人工浮岛上种植的植物是黄 菖蒲、西伯利亚鸢尾、小香蒲草和美人蕉中的一种或几种。
说明书
一种再生水回用景观水体的污水 处理方法和装置
技术领域
本发明属于污水处理领域，具体地涉及一种再生水回用景观水体的污 水处理装置。
本发明还涉及一种利用上述装置进行污水处理的方法。
背景技术
目前，中国是一个水资源严重短缺的国家，占世界水资源总量的8%， 却维持着占世界21.15%人口的生存。随着淡水资源的缺乏和水体污染的日 益严重，国外越来越多的城市将污水净化回用于景观娱乐用水，这不仅利 于环境保护，降低美化环境的费用，而且也有利于保护水生生物的生态平 衡。
目前我国将污水净化回用于景观娱乐用水刚刚起步，使用的设置占地 面积大、运行成本较高，特别是高浓度的有机废水回用率低，一般简单处 理后就直接外排。因而，如何使用低廉的成本高效的将污水回用景观水体， 达到美化环境、维护生态平衡的目的就成为当前学者和工程人员研究的重 要课题。
发明内容
本发明的目的在于提供一种再生水回用景观水体的污水处理装置。
本发明的又一目的在于提供一种利用上述装置进行污水处理的方法。

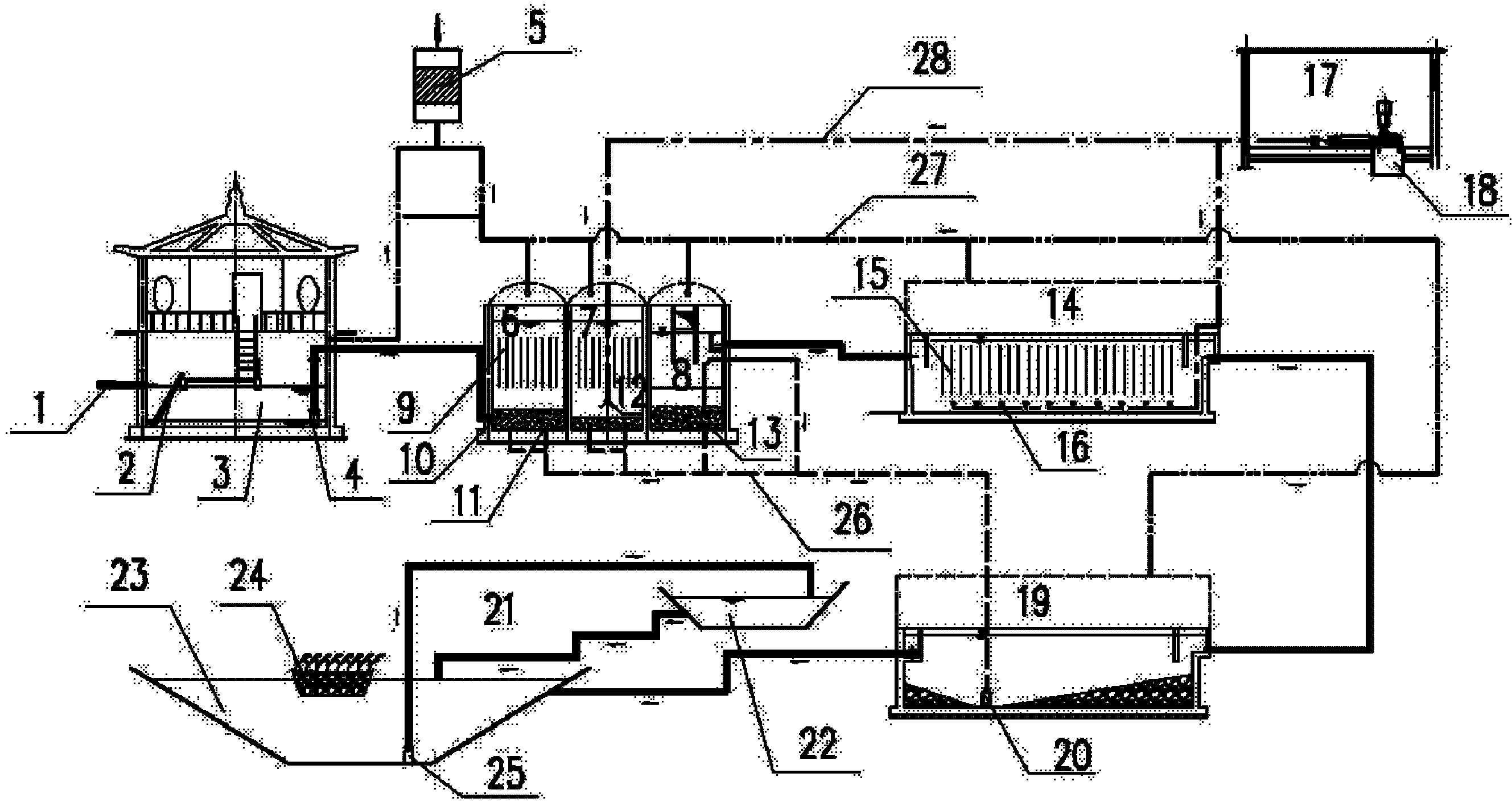

为实现上述目的，本发明提供的再生水回用景观水体的污水处理装 置，主要包括：
多功能调节池，其进水端设有平面格栅，出水端连接内电解厌氧生物 铁炭反应池;
内电解厌氧生物铁炭反应池的内部和内电解缺氧生物铁炭反应池的 内部均吊挂有组合弹性填料，池内底部均放置有铁质填料和生物炭填料; 内电解厌氧生物铁炭反应池出水端连接内电解缺氧生物铁炭反应池，内电 解缺氧生物铁炭反应池内部连接鼓风机进行水体充氧;
内电解缺氧生物铁炭反应池出水端连接生物铁炭截留池，生物铁炭截 留池底部通过污泥管连接至内电解厌氧生物铁炭反应池的底部，生物铁炭 截留池出水端连接柔性生物膜接触氧化滤池;
柔性生物膜接触氧化滤池的内部吊挂柔性生物膜载体，柔性生物膜接 触氧化滤池内底部铺设有曝气头，曝气头连接至鼓风机，向柔性生物膜接 触氧化滤池的水体充氧;柔性生物膜接触氧化滤池出水端连接沉淀池，沉 淀池通过污泥管连接至内电解厌氧生物铁炭反应池的底部;
沉淀池连接生态景观塘;
多功能调节池、内电解厌氧生物铁炭反应池、内电解缺氧生物铁炭反 应池、柔性生物膜接触氧化滤池和沉淀池均连接除臭装置。
所述的污水处理装置，其中，多功能调节池出水端通过潜污泵连接内 电解厌氧生物铁炭反应池。
所述的污水处理装置，其中，内电解厌氧生物铁炭反应池内和内电解 缺氧生物铁炭反应池内吊挂的组合弹性填料为Φ120、L1200组合弹性填 料，铁质填料按20-30kg/kg COD计算，生物炭填料按30-40kg/kg COD 计算
所述的污水处理装置，其中，柔性生物膜接触氧化滤池内部的柔性生 物膜载体按1-2m2/m3吊挂。
所述的污水处理装置，其中，柔性生物膜接触氧化滤池内底部铺设的 是圆盘式微孔曝气头，且圆盘式微孔曝气头和内电解缺氧生物铁炭反应池 内部均通过DN100空气管与鼓风机连接。
所述的污水处理装置，其中，生态景观塘分为高位塘和低位塘，高位 塘的水深高于低位塘的水深;在低位塘设置潜水泵，由潜水泵将低位塘的 水抽至高位塘，同时高位塘内的水缓跌而下流入低位塘，从而形成流水景 观;在景观塘中设人工浮岛，浮岛上种植有景观好、抗逆性强、能改善水 质的植物。
所述的污水处理装置，其中，除臭装置为HSCC型生物除臭滤床。
本发明提供的利用上述污水处理装置进行污水处理的方法，其主要过 程是：
污水经过格栅过滤进入到多功能调节池中，对污水的水质、水量进行 均化调节并使动植物油等污染物水解消化，然后进入内电解厌氧生物铁炭 反应池和内电解缺氧生物铁炭反应池对有机污染物进行厌氧缺氧生化分 解并除磷脱氮和提高BOD5/CODCr比值，然后进入生物铁炭截留池中;
生物铁炭截留池中的污泥回流到内电解厌氧生物铁炭反应池中进行 循环利用和消化减量处理，污水流入柔性生物膜接触氧化滤池，经过好氧 生化分解和通过硝化反硝化生化过程硝化氨氮脱氮处理后流入沉淀池进 行沉淀，沉淀后的清水流入生态景观塘，沉淀进入内电解厌氧生物铁炭反 应池中进行循环利用和消化减量处理;
生态景观塘中将低位塘水抽至高位塘，同时高位塘水经连通渠缓跌而 下流入低位塘形成流水景观;
生态景观塘中设人工浮岛，人工浮岛上种植有景观好、抗逆性强、能 改善水质的植物，生态景观塘内放养有水中生物;通过生态景观塘以提高 水体溶解氧，并由植物的吸收转化过程以去除水中有机污染物和氮、磷污 染物。
所述的方法，其中，生态景观塘为水下自然基底与坡岸，水下自然基 底种植有菹草、紫花狐尾草、黑藻的一种或几种，水陆交错带种植有野茨 菇和菖蒲。
所述的方法，其中，人工浮岛上种植的植物是黄菖蒲、西伯利亚鸢尾、 小香蒲草和美人蕉中的一种或几种。
本发明具有工艺流程简单、占地面积小、设备设施简洁、利用率高、 处理效果好，同时设备建设投资小、运行费用省等优点，将高浓度有机废 水或生活污水进行深度净化，达到《再生水回用景观水体的水质标准》 (CJ/T 95 2000)后回用到景观水体中，大大节约了水资源，可广泛应用 到城市内的大小天然湖泊、人工湖、护城河等景观水体。
