申请日2013.05.28
公开(公告)日2013.10.23
IPC分类号C12M1/02; C12M1/107
摘要
一种液态高温水处理秸秆装置，尤其是将秸秆进行液态高温水处理处理后再进行发酵产沼气的装置。它在装置内部具有隔板，隔板一侧为预处理装置，预处理装置的上部加装进料口，进料口下部加装液态高温蒸汽装置，在预处理装置下部加装排料口，另一侧为发酵装置，其内部加装搅拌装置，搅拌装置的转轴与装置上端连接，转轴的下端安装搅拌桨，反应器中部安装隔离板，搅拌装置的转轴穿过隔离板。在进行发酵时，秸秆经液态高温水处理处理装置液态高温水处理后进入预处理装置，并在内进行预处理，搅拌装置可以对发酵物进行搅拌，发酵物被隔离板隔离在下部，防止秸秆发酵不完全情况，提高了秸秆发酵率。
权利要求书
1.一种液态高温水处理秸秆装置，在装置上加装液态高温水处理、预处理装置、搅拌装置、隔离装置，其特征是：装置内部具有隔板，隔板一侧为预处理装置，预处理装置的上部加装进料口，进料口下部加装液态高温水处理处理装置，液态高温水处理内部加装进水口，高温蒸汽产生装置，出气口，预处理装置下部加装排料口，发酵装置内部加装搅拌装置，搅拌装置的转轴与反应器外壳上端连接，转轴的下端安装搅拌桨，反应器中部安装隔离板，搅拌装置的转轴穿过隔离板。
2.根据权利要求1所述的装置，其特征是：隔离板上具有小型孔洞。
3.根据权利要求1所述的装置，其特征是：外壳上端具有气体回收管，营养液添加管。
说明书
液态高温水处理秸秆装置
技术领域
本实用新型涉及一种液态高温水处理秸秆装置，尤其是将秸秆进行液态高温水处理处理后再进行发酵产沼气的装置。
背景技术
随着农业生产的发展，我国自20世纪80年代以来，粮食产量大幅提高，秸秆数量也增多，由于燃烧秸秆，使得空气中烟尘、颗粒物和其他污染物的浓度急剧增加，空气质量迅速下降。发酵反应器是一种常用的发酵产气的装置，可以将秸秆进行厌氧发酵产沼气，但是秸秆表面的结构降低了秸秆的发酵效率，限制了秸秆的发酵。
发明内容
为了解决秸秆表面结构限制秸秆发酵率的问题，本实用新型提供了一种液态高温水 处理秸秆装置，该装置将秸秆进行液态高温水处理处理后再进行发酵产沼气，简单方便地提高了秸秆的发酵率。

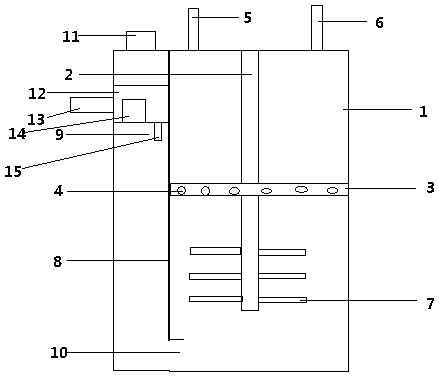

本实用新型解决其技术问题所采用的技术方案是：装置内部具有隔板，隔板一侧为预处理装置，预处理装置的上部加装进料口，进料口下部加装液态高温水处理，液态高温水处理内部加装进水口，高温蒸汽产生装置，出气口，在预处理装置下部加装排料口，另一侧为发酵装置，其内部加装搅拌装置，搅拌装置的转轴与装置上端连接，转轴的下端安装搅拌桨，反应器中部安装隔离板，隔离板上具有小型孔洞，搅拌装置的转轴穿过隔离板，外壳上端具有气体回收管，营养液添加管。在进行发酵时，秸秆经液态高温水处理处理后进入预处理装置，并在内进行预处理，搅拌装置可以对发酵物进行搅拌，发酵物被隔离板隔离在下部，这就防止秸秆发酵不完全情况，提高了秸秆发酵率。
本实用新型的有益效果是，液态高温水处理秸秆装置将秸秆进行预处理后再进行发酵，提高了秸秆发酵率。
