申请日2013.05.28
公开(公告)日2013.08.07
IPC分类号C02F101/30; C02F9/14
摘要
一种有机废水处理装置，主要为接触氧化+人工湿地+人工浮岛组合装置，包括：柔性生物膜接触氧化池，池内吊挂柔性生物膜载体，池内底部铺设曝气头，该曝气头与鼓风机房连接;柔性生物膜接触氧化池连接沉淀池，沉淀池内设置有抽滤沉淀的污水潜水泵;沉淀池的出水口连接人工湿地，人工湿地的末端处设有出水口。人工湿地中间设置人工浮岛，本发明还公开了利用上述装置进行有机废水处理的方法。本发明可以高效、成熟地深度处理有机废水，特别具有高效除磷脱氮的优势，可广泛应用于各种高浓度有机废水深度处理系统中，具有高效率、低成本、多功能等特点。
权利要求书

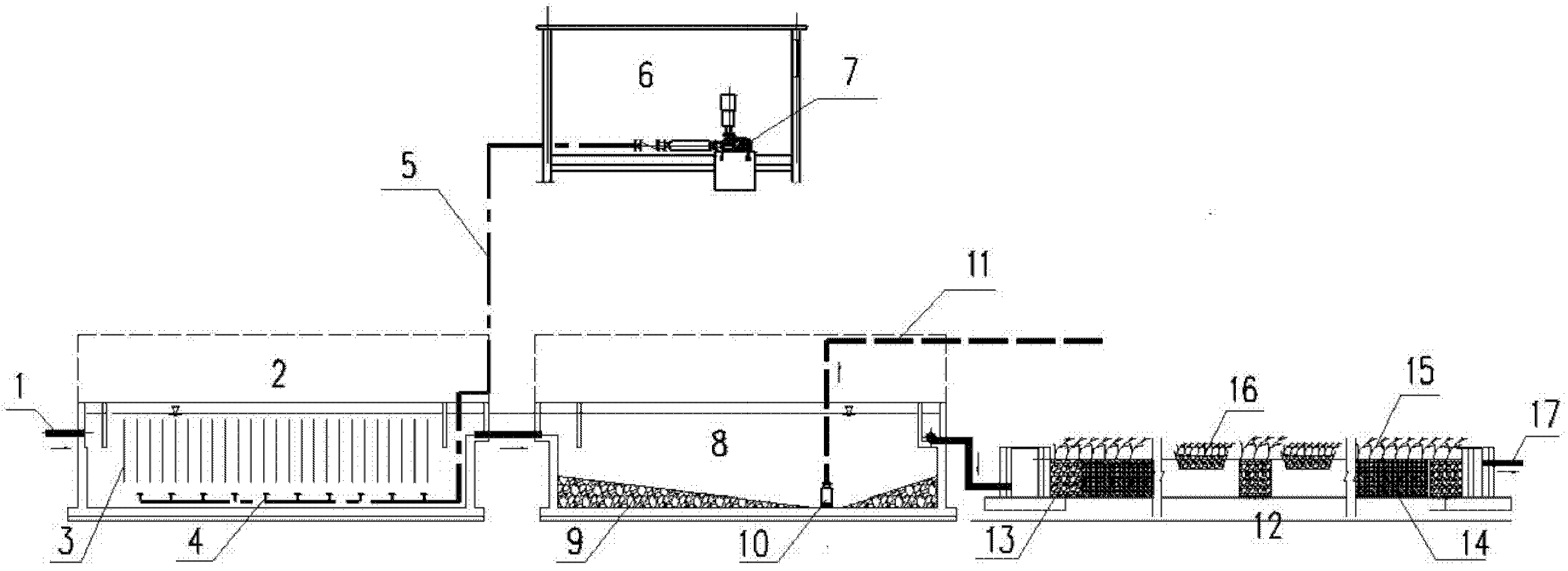

1.一种有机废水处理装置，主要为接触氧化+人工湿地+人工浮岛组 合装置，包括：
柔性生物膜接触氧化池，池内吊挂柔性生物膜载体，池内底部铺设曝 气头，该曝气头与鼓风机房连接;
柔性生物膜接触氧化池连接沉淀池，沉淀池内设置有抽滤沉淀的污水 潜水泵;
沉淀池的出水口连接人工湿地，人工湿地的末端处设有出水口。
2.如权利要求1所述的有机废水处理装置，其中，所述柔性生物膜 接触氧化池内的柔性生物膜载体按1-2m2/m3吊挂。
3.如权利要求1所述的有机废水处理装置，其中，所述曝气头为圆 盘式微孔曝气头，所述曝气头与鼓风机房通过DN100空气管连接，鼓风 机房内安装有罗茨鼓风机。
4.如权利要求1所述的有机废水处理装置，其中，沉淀池内的的水 力停留时间为1-3小时，以便有足够时间将老化剥落生物膜沉淀。
5.如权利要求1所述的有机废水处理装置，其中，人工湿地的碎石 床层厚1.2m，孔隙率为40%，选取粒径15-30mm的碎石和5-10mm的碎 石交替铺设，水力运行采用侧向潜流的模式。
6.如权利要求1或5所述的有机废水处理装置，其中，人工湿地中 间设置有人工浮岛，人工浮岛为湿式浮岛;人工湿地和人工浮岛上种植有 景观好、抗逆性强、能改善水质的植物。
7.如权利要求6所述的有机废水处理装置，其中，人工湿地上种植 的植物为菖蒲、香蒲、芦苇、美人蕉、鸢尾、再力花中的一种或几种;人 工浮岛上种植的植物为黄菖蒲、西伯利亚鸢尾、小香蒲草、美人蕉中的一 种或几种。
8.利用权利要求1所述装置进行有机废水处理的方法，其主要过程 是：
废水进入柔性生物膜接触氧化池中，并通过圆盘式微孔曝气头向柔性 生物膜接触氧化池中的水体曝气充氧;
废水在柔性生物膜接触氧化池中处理后流入沉淀池内，在沉淀池内将 老化剥落生物膜沉淀并用污水潜水泵抽出沉淀;
经沉淀池处理的出水流至人工浮岛湿地，与植物接触去除废水中的污 染物，净化后的水质由出水口排出。
9.如权利要求8所述的方法，其中，人工浮岛湿地的水力运行采用 侧向潜流的模式。
说明书
一种有机废水处理方法和装置
技术领域
本发明属于污水处理领域，具体地涉及一种有机废水处理的方法。
本发明还涉及一种用于有机废水处理的装置。
背景技术
人工湿地是一种低投入、低能耗、低管理费用的污水处理技术。它不 但有较强的有机物降解能力，而且还可去除废水中的重金属离子，随着pH 值的改善，效果也愈加突出。但是，人工湿地存在占地面积大、处理效果 受进水SS和高有机负荷影响较大、易堵塞、总氮去除率相对较低等不足。 因此，如何进一步改善人工湿地工艺和人工湿地耦合工艺成为研究的热点 之一。
侧向潜流湿地能够优化污水流态，提高池容利用率，显著提高人工湿 地的污水处理效率，同时降低占地面积，减少堵塞，并避免了复杂的布水 装置，降低工程造价。
接触氧化法一般优越于混凝、沉淀、过滤等传统水处理工艺，它能有 效地去除源水中的氨氮、亚硝酸盐和微量有机污染物，减轻了后续工艺负 担。人工浮岛能够利用土壤、微生物、植物这个复合生态系统的物理、化 学和生物三重协调作用，通过过滤、吸附、共沉、离子交换、植物吸收和 微生物分解来实现对污水中磷元素的高效去除。上述技术和传统工艺联 用，可极大提高对污水的处理能力，具有广阔的应用前景。
发明内容
本发明的目的在于提供一种有机废水处理方法。
本发明的又一目的在于提供一种用于有机废水处理的装置。
为实现上述目的，本发明提供的有机废水处理装置，主要为接触氧化 +人工湿地+浮动式湿地组合装置，包括：
柔性生物膜接触氧化池，池内吊挂柔性生物膜载体，池内底部铺设曝 气头，该曝气头与鼓风机房连接;
柔性生物膜接触氧化池连接沉淀池，沉淀池内设置有抽滤沉淀的污水 潜水泵;
沉淀池的出水口连接人工湿地，人工湿地的末端处设有出水口。
所述的有机废水处理装置，其中，所述柔性生物膜接触氧化池内的柔 性生物膜载体按1-2m2/m3吊挂。
所述的有机废水处理装置，其中，所述曝气头为圆盘式微孔曝气头， 所述曝气头与鼓风机房通过DN100空气管连接，鼓风机房内安装有罗茨 鼓风机。
所述的有机废水处理装置，其中，沉淀池内的的水力停留时间约为1-3 小时，以便有足够时间将老化剥落生物膜沉淀。
所述的有机废水处理装置，其中，人工湿地的碎石床层厚1.2m，孔隙 率为40%，选取粒径15-30mm的碎石(湿地前段)和5-10mm的碎石(湿 地后段)交替铺设，水力运行采用侧向潜流的模式。
所述的有机废水处理装置，其中，人工湿地中断设置有人工浮岛，人 工浮岛为湿式浮岛;人工浮岛湿地和人工浮岛上种植有景观好、抗逆性强、 能改善水质的植物。
所述的有机废水处理装置，其中，人工浮岛湿地上种植的植物为菖蒲、 香蒲、芦苇、美人蕉、鸢尾、再力花中的一种或几种;人工浮岛上种植的 植物为黄菖蒲、西伯利亚鸢尾、小香蒲草、美人蕉中的一种或几种。
本发明提供的有机废水处理的方法，其主要过程是：
废水 进入柔性生物膜接触氧化池中，并通过圆盘式微孔曝气头向柔性 生物膜接触氧化池中的水体曝气充氧;
废水在柔性生物膜接触氧化池中处理后流入沉淀池内，在沉淀池内将 老化剥落生物膜沉淀并用污水潜水泵抽出沉淀;
经沉淀池处理的出水流至人工湿地，与植物接触去除废水中的污染 物，净化后的水质由出水口排出。
所述的方法，其中，人工湿地的水力运行采用侧向潜流的模式。
本发明的装置能够高效、成熟的深度处理高浓度的有机废水，特别是 具有除磷脱氮的优势，可广泛应用于各种高浓度有机废水深度处理和中水 回用系统中，具有占地面积小、高效率、低成本、多功能等特点。
